wago. Obal. Páčku sklopte zpět klidové polohy. uzemněných sítích
Spojovací svorka COMPACT pro všechny druhy
vodičů, ovládacími páčkami,
max.
Barva Obj. jedn.www. trvalá provozní teplota: 105 °C
2vodičová svorka
transparentní 221-412 1000(10x100)
3vodičová svorka
transparentní 221-413 500(10x50)
5vodičová svorka
transparentní 221-415 400(10x40)
Upevňovací adaptér,
pro 2-, 5vodičové spojovací svorky
221-500 50(5x10)
Podložka pro odlehčení tahu, pro upevňovací adaptér
222-505 50(5x10)
Univerzální úhlový adaptér, montáž lištu DIN 35
222-510 50(5x10)
Samolepicí popisovací pásky, bez potisku
48 pásků každé kartě
210-334 1
Spojovací svorka CLASSIC pro všechny druhy vodi-
čů, ovládacími páčkami,
max.
Připojení vodiče
Připojení vodiče: Otevřete kontaktní místo ovládací páčkou
a zaveďte vodič.
Rozmístění světel stropním baldachýnu

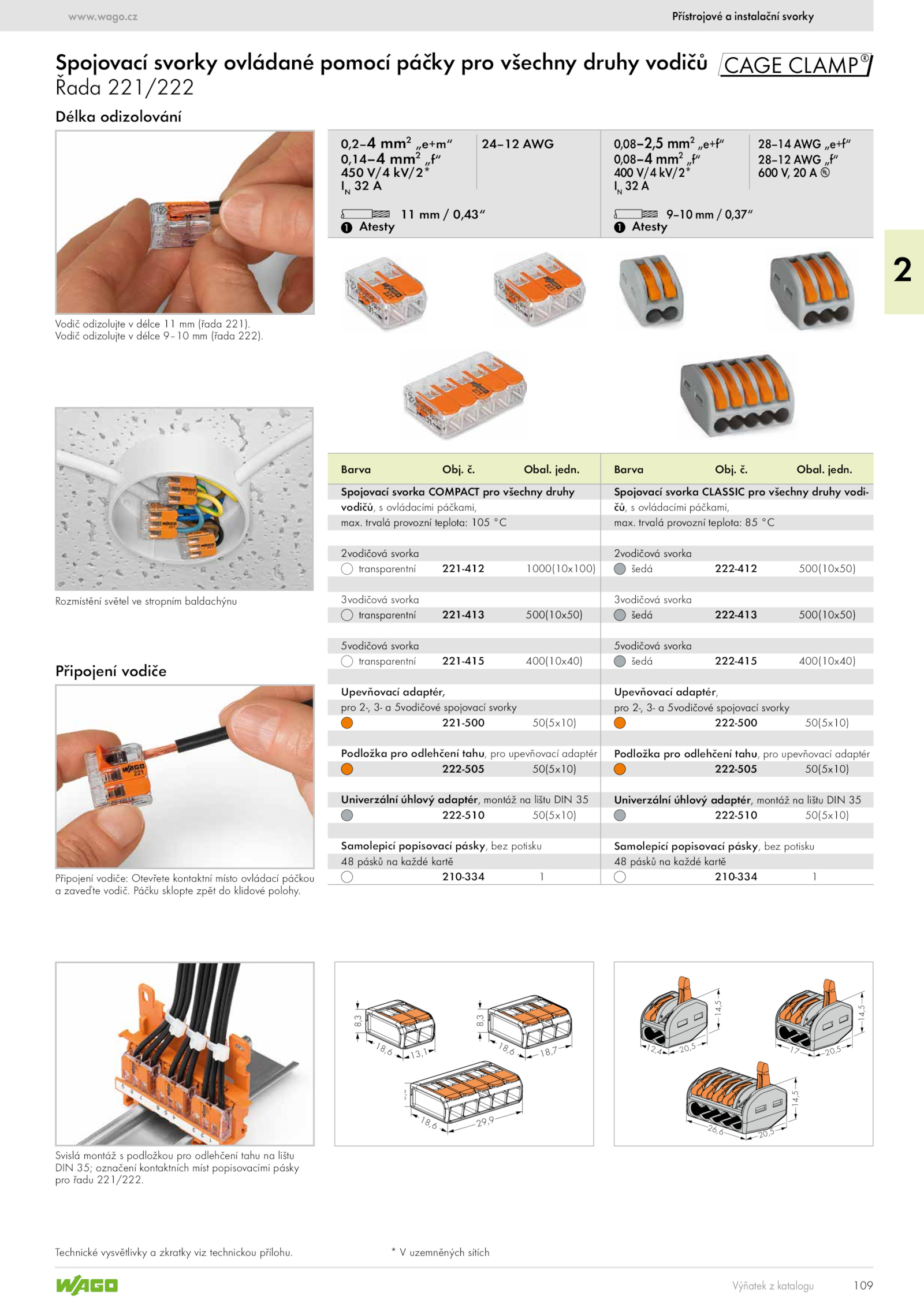

Spojovací svorky ovládané pomocí páčky pro všechny druhy vodičů
Řada 221/222
0,2–4 mm2
„e+m“ 24–12 AWG
0,14–4 mm2
„f“
450 V/4 kV/2*
IN
32 A
L 0,43“
0,08–2,5 mm2
„e+f“ 28–14 AWG „e+f“
0,08–4 mm2
„f“ 28–12 AWG „f“
400 V/4 kV/2* 600 u
IN
32 A
L 9–10 0,37“
Technické vysvětlivky zkratky viz technickou přílohu.cz
109
2
14,5
20,5
17
18,7
8,3
18,6
14,5
26,6
20,5
29,9
8,3
18,6
12,4 20,5
14,5
13,1
8,3
18,6
Výňatek katalogu
Přístrojové instalační svorky
Délka odizolování
Vodič odizolujte délce (řada 221).
Svislá montáž podložkou pro odlehčení tahu lištu
DIN 35; označení kontaktních míst popisovacími pásky
pro řadu 221/222.
Vodič odizolujte délce 9–10 (řada 222). Obal.
1 Atesty Atesty
. trvalá provozní teplota: °C
2vodičová svorka
šedá 222-412 500(10x50)
3vodičová svorka
šedá 222-413 500(10x50)
5vodičová svorka
šedá 222-415 400(10x40)
Upevňovací adaptér,
pro 2-, 5vodičové spojovací svorky
222-500 50(5x10)
Podložka pro odlehčení tahu, pro upevňovací adaptér
222-505 50(5x10)
Univerzální úhlový adaptér, montáž lištu DIN 35
222-510 50(5x10)
Samolepicí popisovací pásky, bez potisku
48 pásků každé kartě
210-334 1
Barva Obj. jedn
