Poznámky redaktora
kontakty přep.
. kontakty přep. pomocné kontakty
IZMX-THV403-3200-1 Hlavní připojovací sady horizontální/vertikální (do 3200 A)
+IZMX-M40-230AD-1 220-240 AC/DC motorový pohon
+IZMX-ST230AD-1 220-240 AC/DC vypínací cívka
+IZMX-SR230AD-1 220-240 AC/DC zapínací cívka
+IZMX-AS22-1 Přídavné přep. celkem)
+IZMX-OTS-1 Pomocný kontakt signalizující vypnutí nadproudem (OTS) přep.Vzduchové jističe IZMX, vzduchové vypínače INX

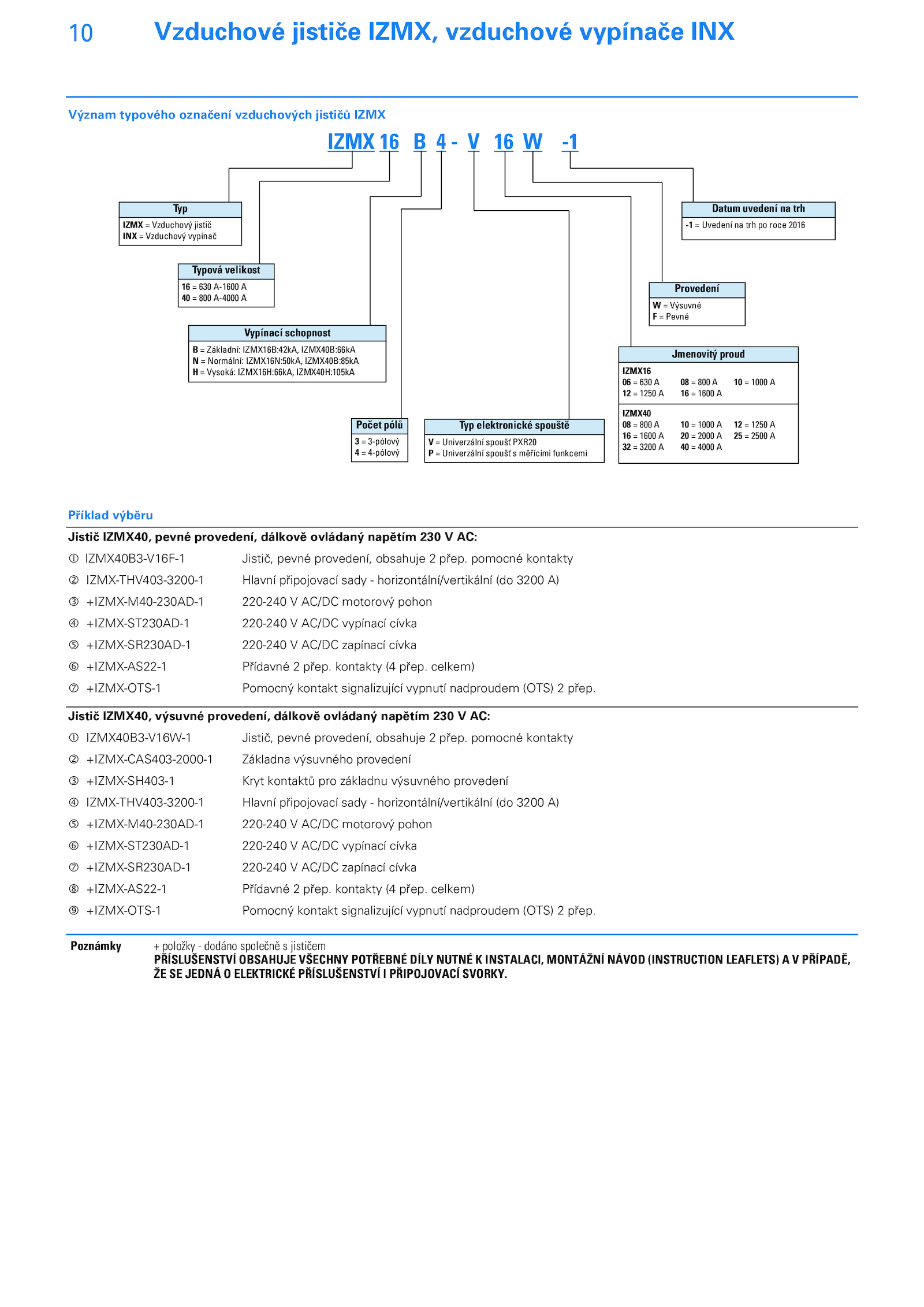

Význam typového označení vzduchových jističů IZMX
Příklad výběru
Jistič IZMX40, pevné provedení, dálkově ovládaný napětím 230 AC:
IZMX40B3-V16F-1 Jistič, pevné provedení, obsahuje přep.
IZMX -1
Typ
IZMX Vzduchový jistič
INX Vzduchový vypínač
Typová velikost
16 630 A-1600 A
40 800 A-4000 A
Vypínací schopnost
B Základní: IZMX16B:42kA, IZMX40B:66kA
N Normální: IZMX16N:50kA, IZMX40B:85kA
H Vysoká: IZMX16H:66kA, IZMX40H:105kA
Datum uvedení trh
-1 Uvedení trh roce 2016
Provedení
W Výsuvné
F Pevné
Jmenovitý proud
IZMX16
06 630 800 1000 A
12 1250 1600 A
IZMX40
08 800 1000 1250 A
16 1600 2000 2500 A
32 3200 4000 A
Typ elektronické spouště
V Univerzální spoušť PXR20
P Univerzální spoušť měřícími funkcemi
Počet pólů
3 3-pólový
4 4-pólový
Poznámky položky dodáno společně jističem
PŘÍSLUŠENSTVÍ OBSAHUJE VŠECHNY POTŘEBNÉ DÍLY NUTNÉ INSTALACI, MONTÁŽNÍ NÁVOD (INSTRUCTION LEAFLETS) PŘÍPADĚ,
ŽE JEDNÁ ELEKTRICKÉ PŘÍSLUŠENSTVÍ PŘIPOJOVACÍ SVORKY.
Jistič IZMX40, výsuvné provedení, dálkově ovládaný napětím 230 AC:
IZMX40B3-V16W-1 Jistič, pevné provedení, obsahuje přep. pomocné kontakty
+IZMX-CAS403-2000-1 Základna výsuvného provedení
+IZMX-SH403-1 Kryt kontaktů pro základnu výsuvného provedení
IZMX-THV403-3200-1 Hlavní připojovací sady horizontální/vertikální (do 3200 A)
+IZMX-M40-230AD-1 220-240 AC/DC motorový pohon
+IZMX-ST230AD-1 220-240 AC/DC vypínací cívka
+IZMX-SR230AD-1 220-240 AC/DC zapínací cívka
+IZMX-AS22-1 Přídavné přep. celkem)
+IZMX-OTS-1 Pomocný kontakt signalizující vypnutí nadproudem (OTS) přep
