Vzduchové jističe SACE Emax 690 V • 800-6300 A • 40-150 kA (380/415 V)

| Kategorie: Katalog  | Tento dokument chci!

Jističe SACE Emax představují logický funkční doplněk ke kompaktním jističům SACE Isomax S, a podobně jako tyto jističe jsou určeny pro zabudování do nejrůznějších výrobkových řad dalších nn systémů ABB. Návrh a výroba těchto nových jističů se řídí moderními ergonomickými kritérii a spolu s dalšími řešeními platnými pro výběra používání jističů SACE Isomax S jsou tyto nové výrobky ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 54 z 190

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat aktuální katalog Vzduchových jističů ABB zde!






Poznámky redaktora

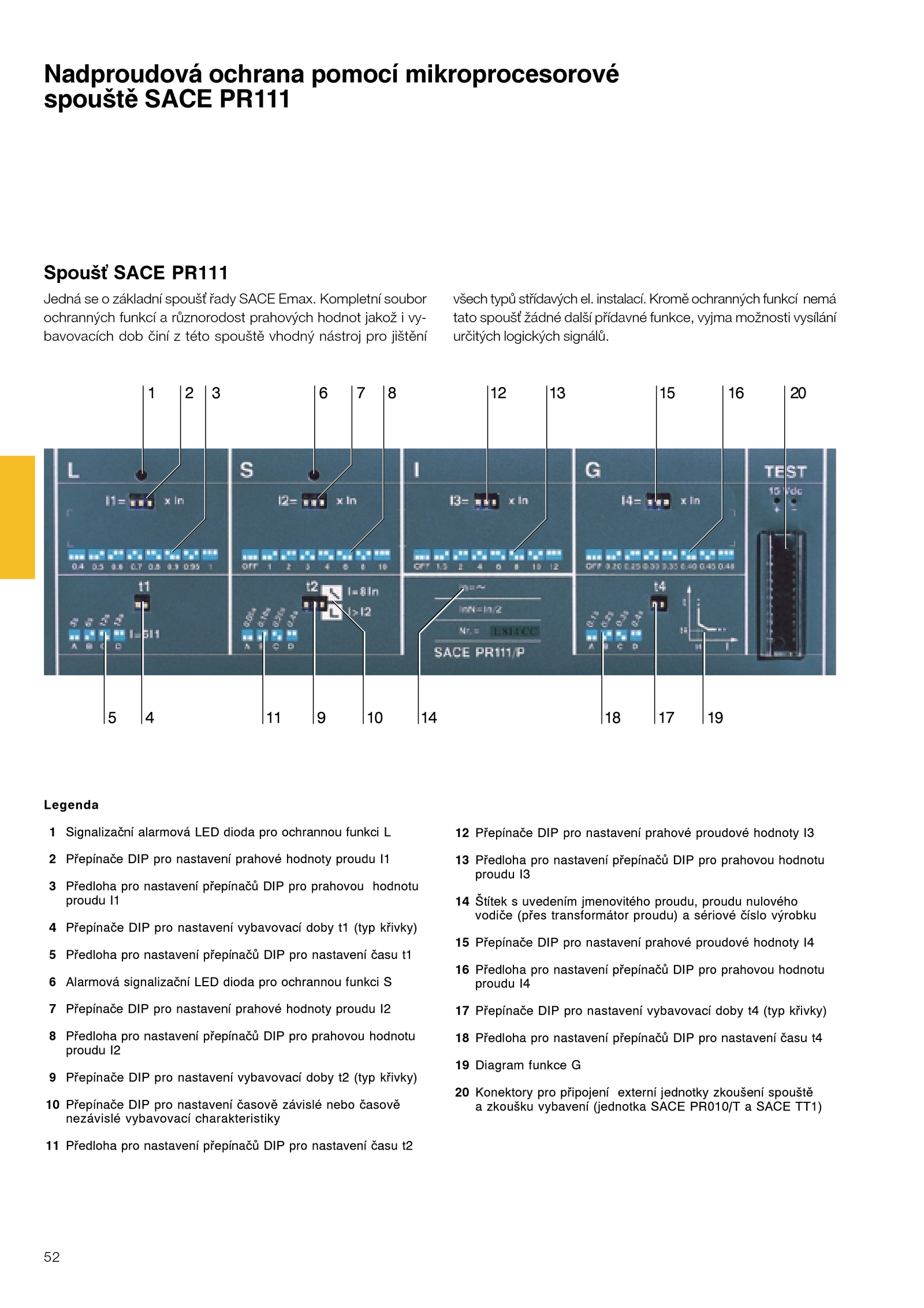

instalacÌ. .52 5 114 1910 31 20 Spouš SACE PR111 Jedn· z·kladnÌ spouöù ¯ady SACE Emax. KompletnÌ soubor ochrann˝ch funkcÌ r˘znorodost prahov˝ch hodnot jakoû vy- bavovacÌch dob ËinÌ tÈto spouötÏ vhodn˝ n·stroj pro jiötÏnÌ Nadproudová ochrana pomocí mikroprocesorové spouště SACE PR111 Legenda 1 Signalizační alarmová LED dioda pro ochrannou funkci L 2 Přepínače DIP pro nastavení prahové hodnoty proudu I1 3 Předloha pro nastavení přepínačů DIP pro prahovou hodnotu proudu I1 4 Přepínače DIP pro nastavení vybavovací doby (typ křivky) 5 Předloha pro nastavení přepínačů DIP pro nastavení času t1 6 Alarmová signalizační LED dioda pro ochrannou funkci S 7 Přepínače DIP pro nastavení prahové hodnoty proudu I2 8 Předloha pro nastavení přepínačů DIP pro prahovou hodnotu proudu I2 9 Přepínače DIP pro nastavení vybavovací doby (typ křivky) 10 Přepínače DIP pro nastavení časově závislé nebo časově nezávislé vybavovací charakteristiky 11 Předloha pro nastavení přepínačů DIP pro nastavení času t2 12 Přepínače DIP pro nastavení prahové proudové hodnoty I3 13 Předloha pro nastavení přepínačů DIP pro prahovou hodnotu proudu I3 14 Štítek uvedením jmenovitého proudu, proudu nulového vodiče (přes transformátor proudu) sériové číslo výrobku 15 Přepínače DIP pro nastavení prahové proudové hodnoty I4 16 Předloha pro nastavení přepínačů DIP pro prahovou hodnotu proudu I4 17 Přepínače DIP pro nastavení vybavovací doby (typ křivky) 18 Předloha pro nastavení přepínačů DIP pro nastavení času t4 19 Diagram funkce G 20 Konektory pro připojení externí jednotky zkoušení spouště a zkoušku vybavení (jednotka SACE PR010/T SACE TT1) vöech typ˘ st¯Ìdav˝ch el. KromÏ ochrann˝ch funkcÌ nem· tato spouöù û·dnÈ dalöÌ p¯ÌdavnÈ funkce, vyjma moûnosti vysÌl·nÌ urËit˝ch logick˝ch sign·l˘
