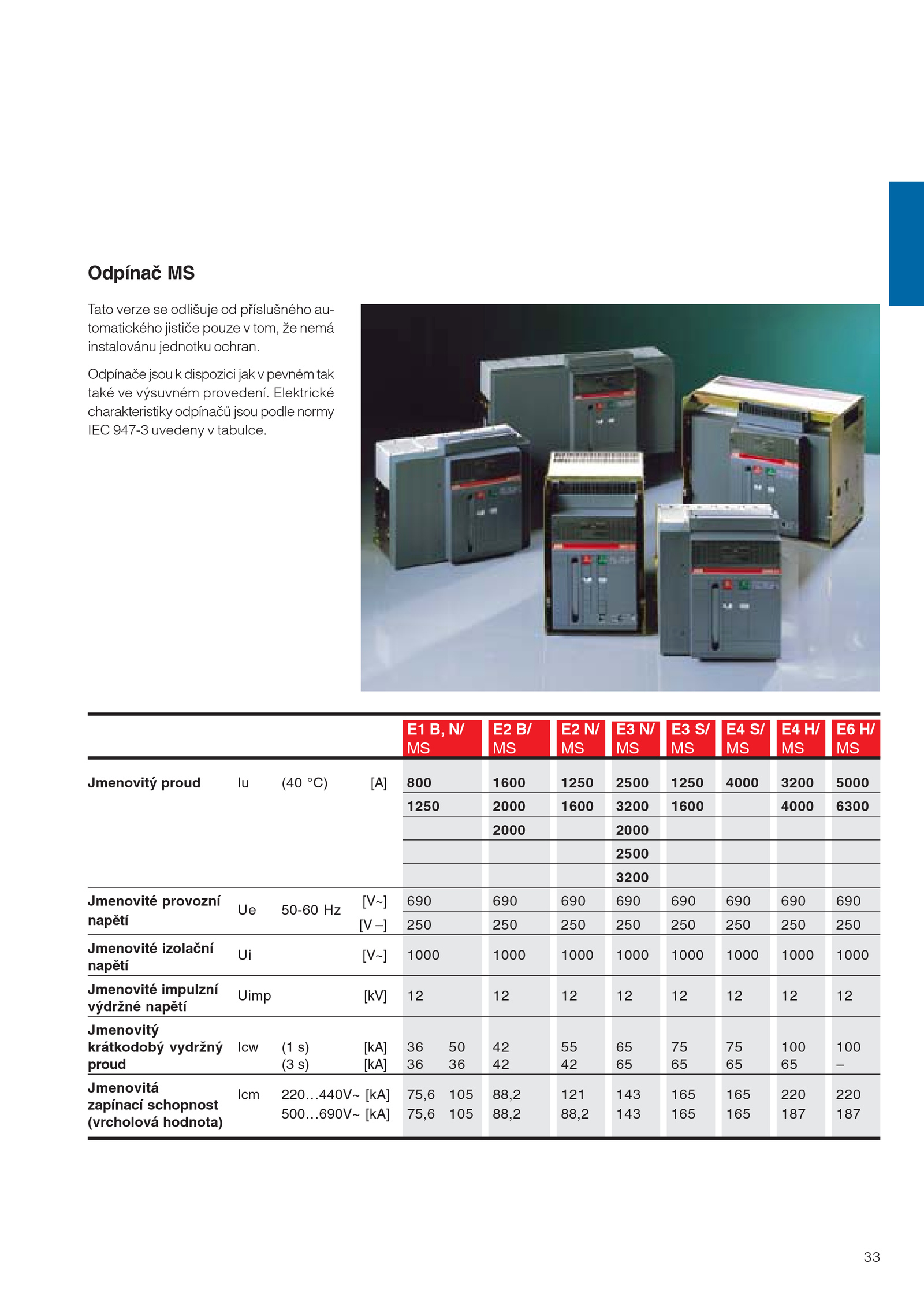

Elektrické charakteristiky odpínačů jsou podle normy IEC 947-3 uvedeny tabulce.33 Tato verze odlišuje příslušného au- tomatického jističe pouze tom, nemá instalovánu jednotku ochran. Odpínače jsou dispozici jak pevném tak také výsuvném provedení. E1 H/ MS MS Jmenovitý proud (40 °C) [A] 800 1600 1250 2500 1250 4000 3200 5000 1250 2000 1600 3200 1600 4000 6300 2000 2000 2500 3200 Jmenovité provozní Ue 50-60 Hz [V~] 690 690 690 690 690 690 690 690 napětí 250 250 250 250 250 250 250 250 Jmenovité izolační [V~] 1000 1000 1000 1000 1000 1000 1000 1000 napětí Jmenovité impulzní Uimp [kV] 12 výdržné napětí Jmenovitý krátkodobý vydržný Icw [kA] 100 100 proud [kA] – Jmenovitá Icm 220…440V~ [kA] 75,6 105 88,2 121 143 165 165 220 220 zapínací schopnost 500…690V~ [kA] 75,6 105 88,2 88,2 143 165 165 187 187 (vrcholová hodnota) Odpínač MS

---

---
