Vzduchové jističe SACE Emax 690 V • 800-6300 A • 40-150 kA (380/415 V)

| Kategorie: Katalog  | Tento dokument chci!

Jističe SACE Emax představují logický funkční doplněk ke kompaktním jističům SACE Isomax S, a podobně jako tyto jističe jsou určeny pro zabudování do nejrůznějších výrobkových řad dalších nn systémů ABB. Návrh a výroba těchto nových jističů se řídí moderními ergonomickými kritérii a spolu s dalšími řešeními platnými pro výběra používání jističů SACE Isomax S jsou tyto nové výrobky ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 25 z 190

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat aktuální katalog Vzduchových jističů ABB zde!






Poznámky redaktora

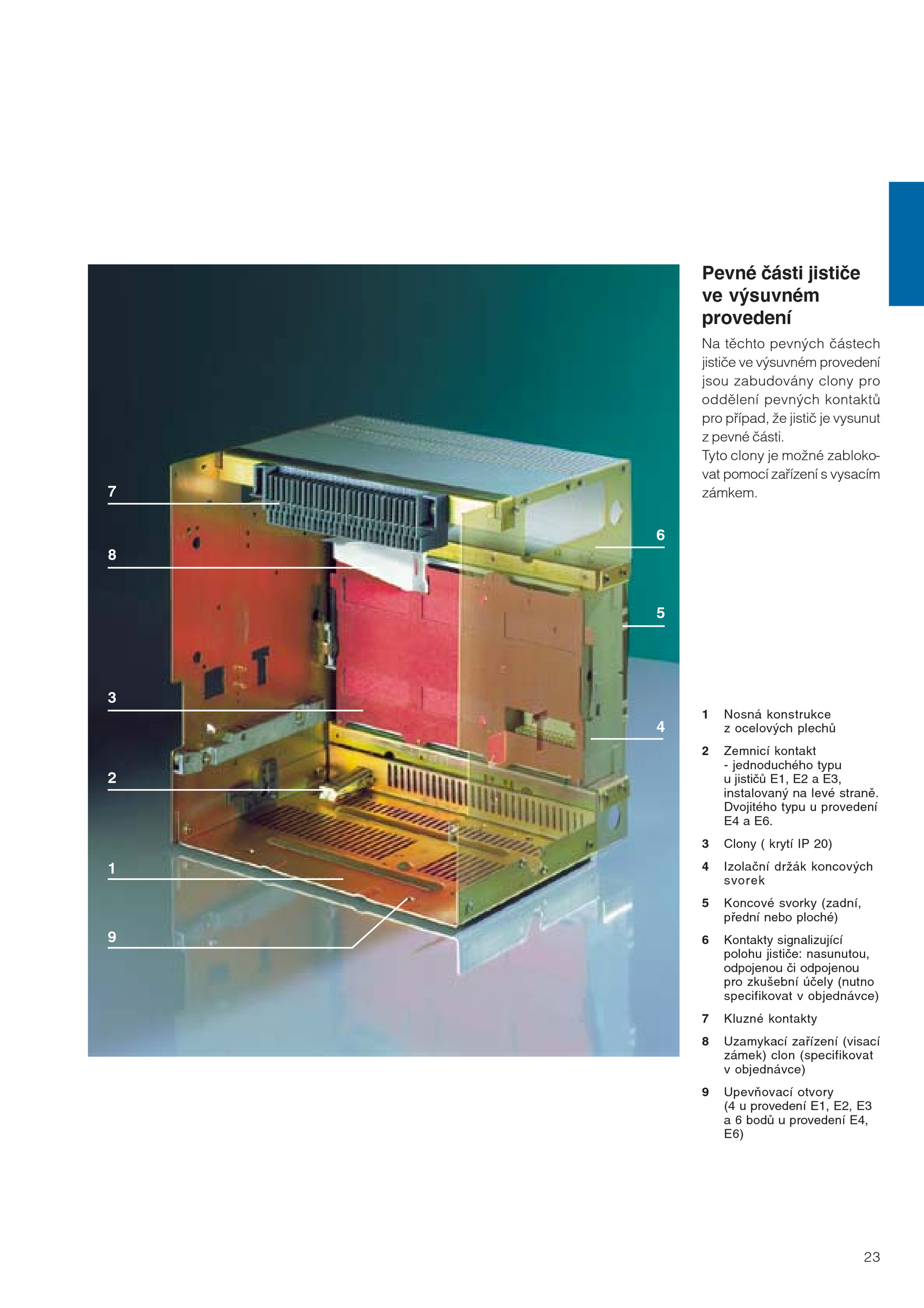

23 4 5 6 2 3 1 7 9 8 Pevné části jističe ve výsuvném provedení Na těchto pevných částech jističe výsuvném provedení jsou zabudovány clony pro oddělení pevných kontaktů pro případ, jistič vysunut z pevné části. Dvojitého typu provedení E4 E6. 3 Clony krytí 20) 4 Izolační držák koncových svorek 5 Koncové svorky (zadní, přední nebo ploché) 6 Kontakty signalizující polohu jističe: nasunutou, odpojenou odpojenou pro zkušební účely (nutno specifikovat objednávce) 7 Kluzné kontakty 8 Uzamykací zařízení (visací zámek) clon (specifikovat v objednávce) 9 Upevňovací otvory (4 provedení E1, E2, E3 a bodů provedení E4, E6) . 1 Nosná konstrukce z ocelových plechů 2 Zemnicí kontakt - jednoduchého typu u jističů E1, E3, instalovaný levé straně. Tyto clony možné zabloko- vat pomocí zařízení vysacím zámkem
