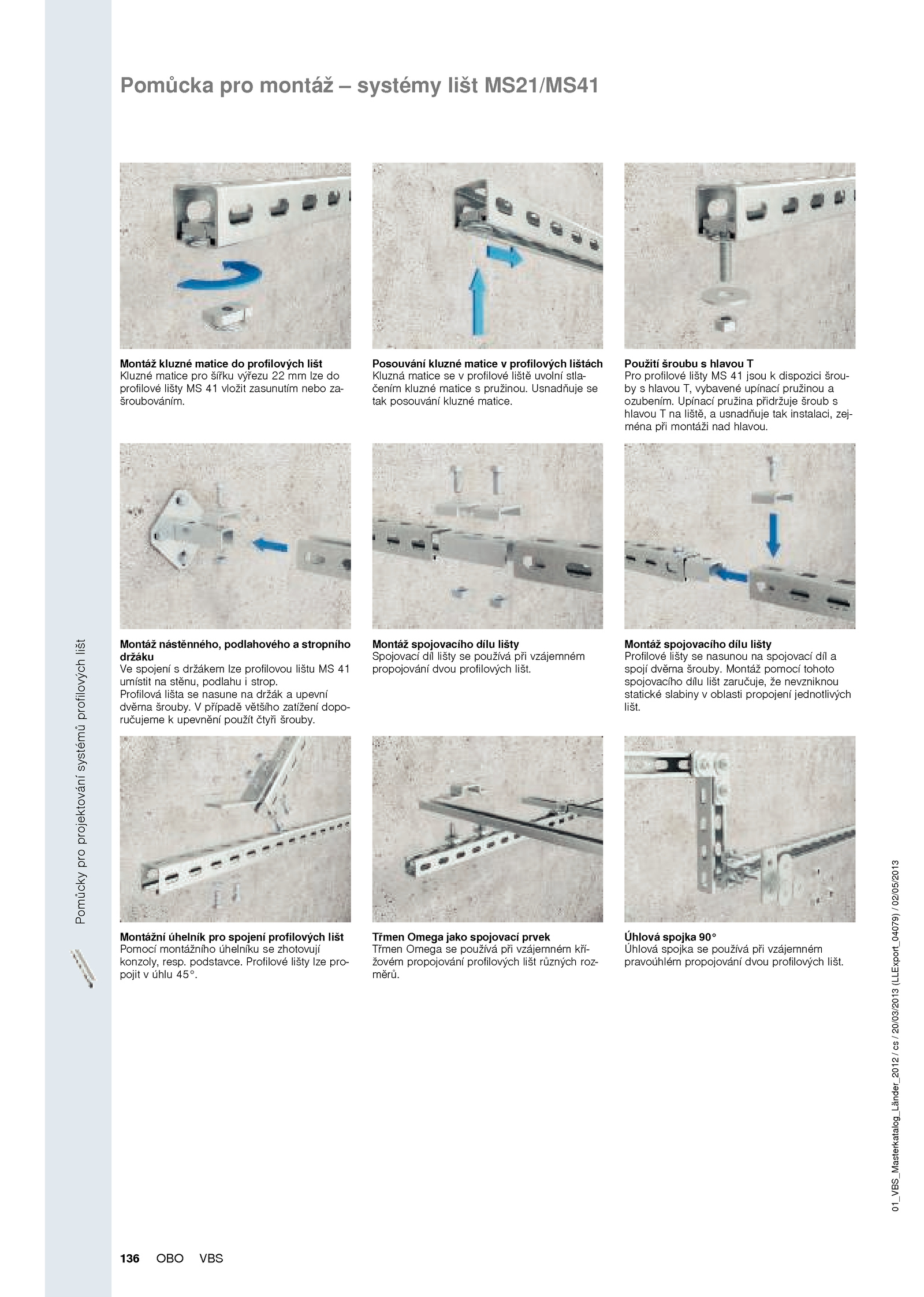

Pomůckyproprojektovánísystémůprofilovýchlišt 136 OBO VBS 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 Pomůcka pro montáž systémy lišt MS21/MS41 Montáž kluzné matice profilových lišt Kluzné matice pro šířku výřezu lze do profilové lišty vložit zasunutím nebo za- šroubováním. Montáž pomocí tohoto spojovacího dílu lišt zaručuje, nevzniknou statické slabiny oblasti propojení jednotlivých lišt. Posouvání kluzné matice profilových lištách Kluzná matice profilové liště uvolní stla- čením kluzné matice pružinou. Použití šroubu hlavou T Pro profilové lišty jsou dispozici šrou- by hlavou vybavené upínací pružinou a ozubením. Montáž spojovacího dílu lišty Spojovací díl lišty používá při vzájemném propojování dvou profilových lišt. Profilové lišty lze pro- pojit úhlu 45°. Montáž spojovacího dílu lišty Profilové lišty nasunou spojovací díl a spojí dvěma šrouby. Montáž nástěnného, podlahového stropního držáku Ve spojení držákem lze profilovou lištu 41 umístit stěnu, podlahu strop. Usnadňuje se tak posouvání kluzné matice. . Třmen Omega jako spojovací prvek Třmen Omega používá při vzájemném kří- žovém propojování profilových lišt různých roz- měrů. případě většího zatížení dopo- ručujeme upevnění použít čtyři šrouby. Profilová lišta nasune držák upevní dvěma šrouby. Úhlová spojka 90° Úhlová spojka používá při vzájemném pravoúhlém propojování dvou profilových lišt. Upínací pružina přidržuje šroub s hlavou liště, usnadňuje tak instalaci, zej- ména při montáži nad hlavou. Montážní úhelník pro spojení profilových lišt Pomocí montážního úhelníku zhotovují konzoly, resp. podstavce
