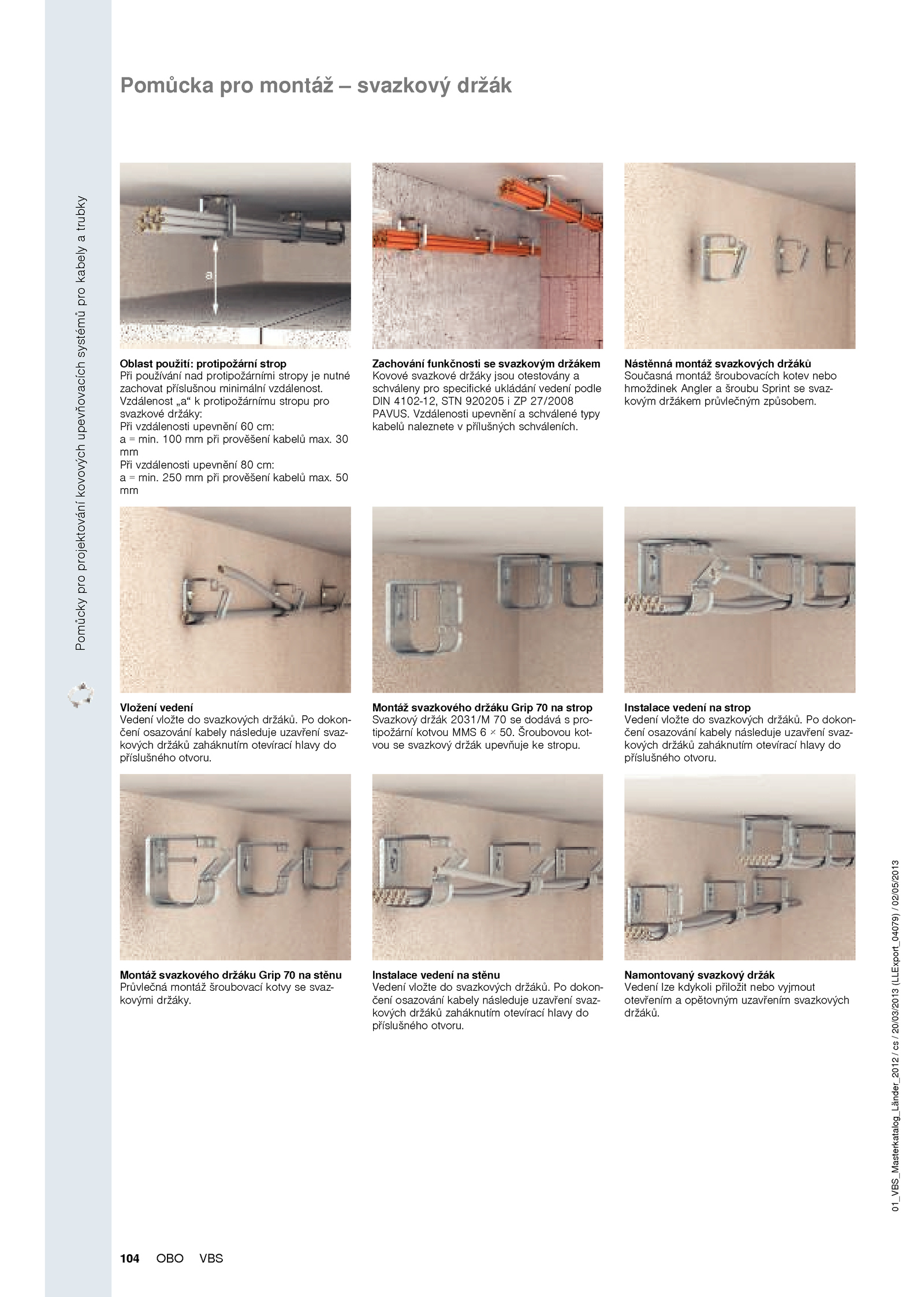

. Vzdálenosti upevnění schválené typy kabelů naleznete přílušných schváleních.Pomůckyproprojektováníkovovýchupevňovacíchsystémůprokabelyatrubky 104 OBO VBS 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 Pomůcka pro montáž svazkový držák Oblast použití: protipožární strop Při používání nad protipožárními stropy nutné zachovat příslušnou minimální vzdálenost. 250 při prověšení kabelů max. Instalace vedení stěnu Vedení vložte svazkových držáků. Namontovaný svazkový držák Vedení lze kdykoli přiložit nebo vyjmout otevřením opětovným uzavřením svazkových držáků. 30 mm Při vzdálenosti upevnění cm: a min. Šroubovou kot- vou svazkový držák upevňuje stropu. Montáž svazkového držáku Grip stěnu Průvlečná montáž šroubovací kotvy svaz- kovými držáky. Instalace vedení strop Vedení vložte svazkových držáků. dokon- čení osazování kabely následuje uzavření svaz- kových držáků zaháknutím otevírací hlavy do příslušného otvoru. dokon- čení osazování kabely následuje uzavření svaz- kových držáků zaháknutím otevírací hlavy do příslušného otvoru. Nástěnná montáž svazkových držáků Současná montáž šroubovacích kotev nebo hmoždinek Angler šroubu Sprint svaz- kovým držákem průvlečným způsobem. dokon- čení osazování kabely následuje uzavření svaz- kových držáků zaháknutím otevírací hlavy do příslušného otvoru. Vložení vedení Vedení vložte svazkových držáků. 100 při prověšení kabelů max. 50 mm Zachování funkčnosti svazkovým držákem Kovové svazkové držáky jsou otestovány a schváleny pro specifické ukládání vedení podle DIN 4102-12, STN 920205 27/2008 PAVUS. Vzdálenost „a“ protipožárnímu stropu pro svazkové držáky: Při vzdálenosti upevnění cm: a min. Montáž svazkového držáku Grip strop Svazkový držák 2031/M dodává pro- tipožární kotvou MMS 50
