Vypínač GVR instaluje buď sloup
nebo trafostanici možno jej ovládat jako autonomní vypínač, němuž
je třeba mít přídavný napájecí zdroj, nebo jako zařízení zabudované do
moderních distribučních automatizovaných systémů. Energie potřebná pro vypnutí činí cca 1/30 energie potřebné pro
zapnutí.

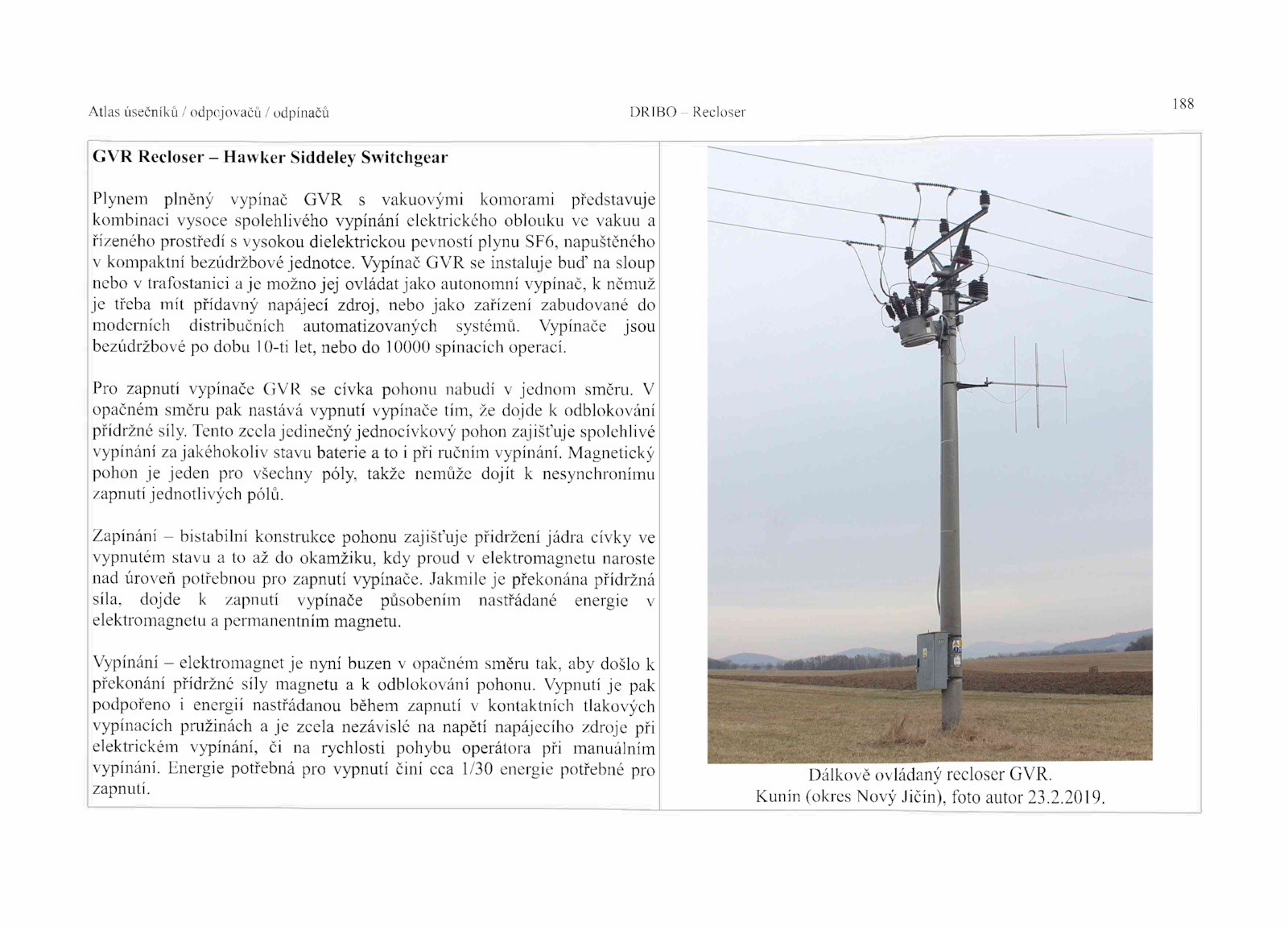

Dálkově ovládaný recloser GVR. Vypínače jsou
bezúdržbové dobu 10-ti let, nebo 10000 spínacích operací.
Vypínání elektromagnet nyní buzen opačném směru tak, aby došlo k
překonání přídržné síly magnetu odblokování pohonu. Vypnutí pak
podpořeno energií nastřádanou během zapnutí kontaktních tlakových
vypínacích pružinách zcela nezávislé napětí napájecího zdroje při
elektrickém vypínání, rychlosti pohybu operátora při manuálním
vypínání. Tento zcelajedinečný jednocívkový pohon zajišťuje spolehlivé
vypínání jakéhokoliv stavu baterie při ručním vypínání.2019. Magnetický
pohon jeden pro všechny póly, takže nemůže dojít nesynchronímu
zapnutí jednotlivých pólů.
Zapínání bistabilní konstrukce pohonu zajišťuje přidržení jádra cívky ve
vypnutém stavu okamžiku, kdy proud elektromagnetu naroste
nad úroveň potřebnou pro zapnutí vypínače.
Pro zapnutí vypínače GVR cívka pohonu nabudí jednom směru.2. V
opačném směru pak nastává vypnutí vypínače tím, dojde odblokování
přídržné síly.
.188
Atlas úsečníků odpojovačů odpínačů DRIBO Recloser
GVR Recloser Hawker Siddeley Switchgear
Plynem plněný vypínač GVR vakuovými komorami představuje
kombinaci vysoce spolehlivého vypínání elektrického oblouku vakuu a
řízeného prostředí vysokou dielektrickou pevností plynu SF6, napuštěného
v kompaktní bezúdržbové jednotce.
Kunín (okres Nový Jičín), foto autor 23. Jakmile překonána přídržná
síla, dojde zapnutí vypínače působením nastřádané energie v
elektromagnetu permanentním magnetu
