Atlas úsečníků (odpojovačů, odpínačů) je kniha obsahující veškeré dnešní dostupné informace o těchto přístrojích. Historie výroby, typy přístrojů, technické parametry, schémata a fotogalerie. Kniha je rozdělena na dvě hlavní části - v první části jsou uvedeny veškeré přístroje používané na našem území (od Křižíka po moderní dálkově ovládané přístroje). Ve druhé části knihy je přehled zahraničních úsečníků (alespoň tedy to, co se dalo sehnat). Atlas je určen všem zájemcům o tohle specifické téma, ať již jde o historii úsečníků a nebo o jejich technické parametry, které jsou pro lepší přehled uvedeny v tabulkách na samém konci knihy.
Brno, (od 1998)
Venkovní odpínače Fla 15/97 zhášením oblouku vakuových komorách navazují
konstrukčně osvědčený typ venkovních odpínačů Fla 15/60, vyráběných podle
dokumentace firmy Driescher. Následně pak
dalším pohybem kyvného izolátoru vytvoří viditelná odpojovači vzdálenost na
odpínači.
Vnější kovové díly rychlovypínací mechanikyjsou vyrobeny nerezové oceli.
Základní svařovaný rám vyroben otevřených ocelových profilů, jejichž tvar zaručuje
dokonalou, všech místech kontrolovatelnou povrchovou ochranu proti korozi žárovým
zinkováním.o.9. Žárovým zinkováním jsou chráněny hřídele odpínačů uložené v
bronzových ložiscích všechny ostatní ocelové díly včetně ověšení. Při vypnutí napřed rozpojí hlavní kontakty a
tím průchod proudu převeden paralelní větve, níž umístěna vakuová
zhášecí komora sériově zapojený pomocný spínač.
Popis funkce vakuové komory:
V zapnuté poloze vakuová zhášecí komora, spolu spínací mechanikou uloženou v
pouzdru izolačního materiálu, zapojena paralelně hlavní proudovodné dráze,
která navržena jmenovitý proud.

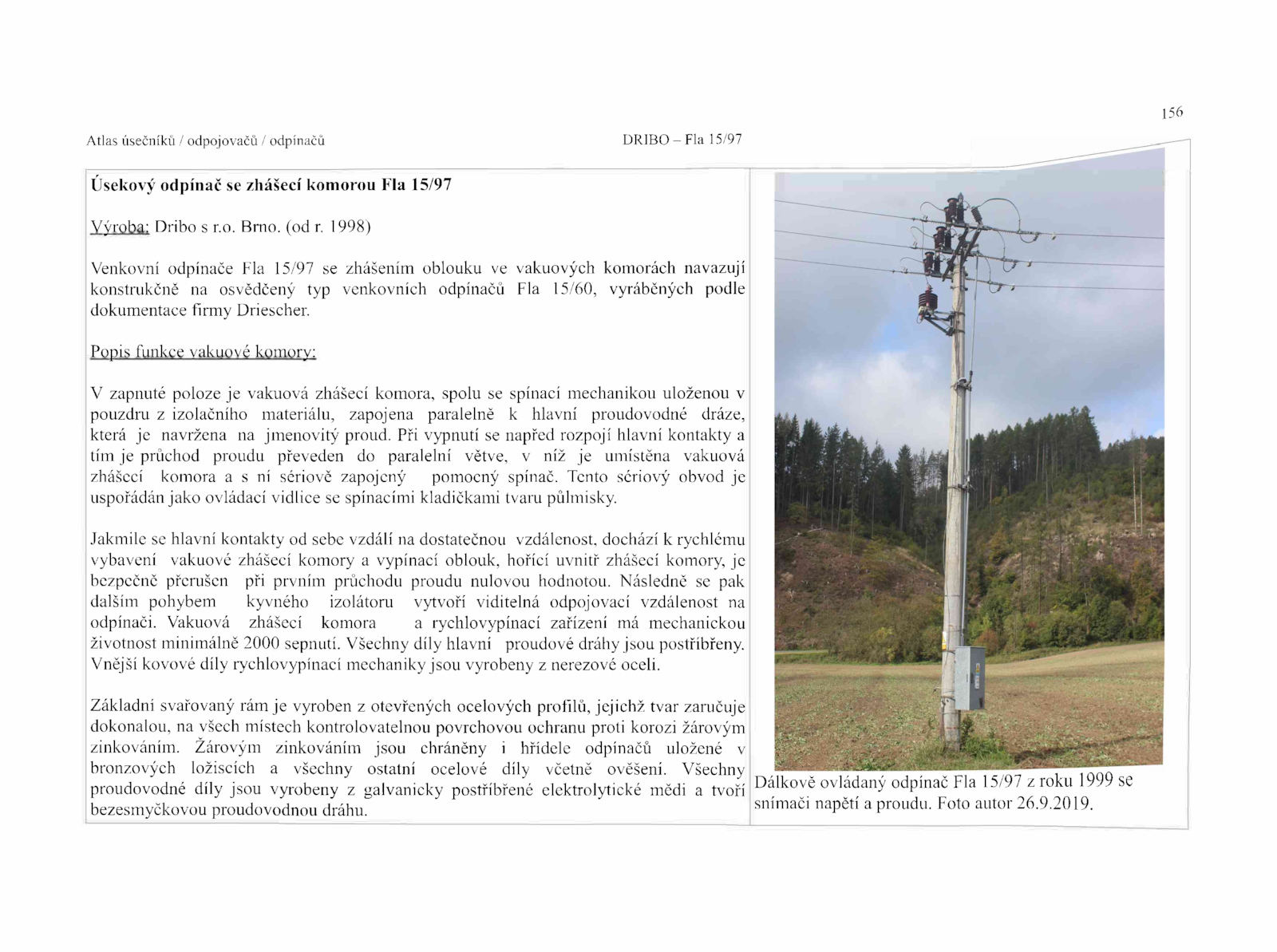

Dálkově ovládaný odpínač Fla 15/97 roku 1999 se
snímači napětí proudu.2019.
Jakmile hlavní kontakty sebe vzdálí dostatečnou vzdálenost, dochází rychlému
vybavení vakuové zhášecí komory vypínací oblouk, hořící uvnitř zhášecí komory, je
bezpečně přerušen při prvním průchodu proudu nulovou hodnotou. Tento sériový obvod je
uspořádán jako ovládací vidlice spínacími kladičkami tvaru půlmisky.156
Atlas úsečníků odpojovačů odpínačů DRIBO-Fla 15/97
Úsekový odpínač zhášecí komorou Fla 15/97
Výroba: Dribo r. Všechny
proudovodné díly jsou vyrobeny galvanicky postříbřené elektrolytické mědi tvoří
bezesmyčkovou proudovodnou dráhu.
. Všechny díly hlavní proudové dráhy jsou postříbřeny. Vakuová zhášecí komora rychlovypínací zařízení mechanickou
životnost minimálně 2000 sepnutí. Foto autor 26
