Při návrhu řešení musí být brány úvahu všechny problémy související rozběhem motoru.

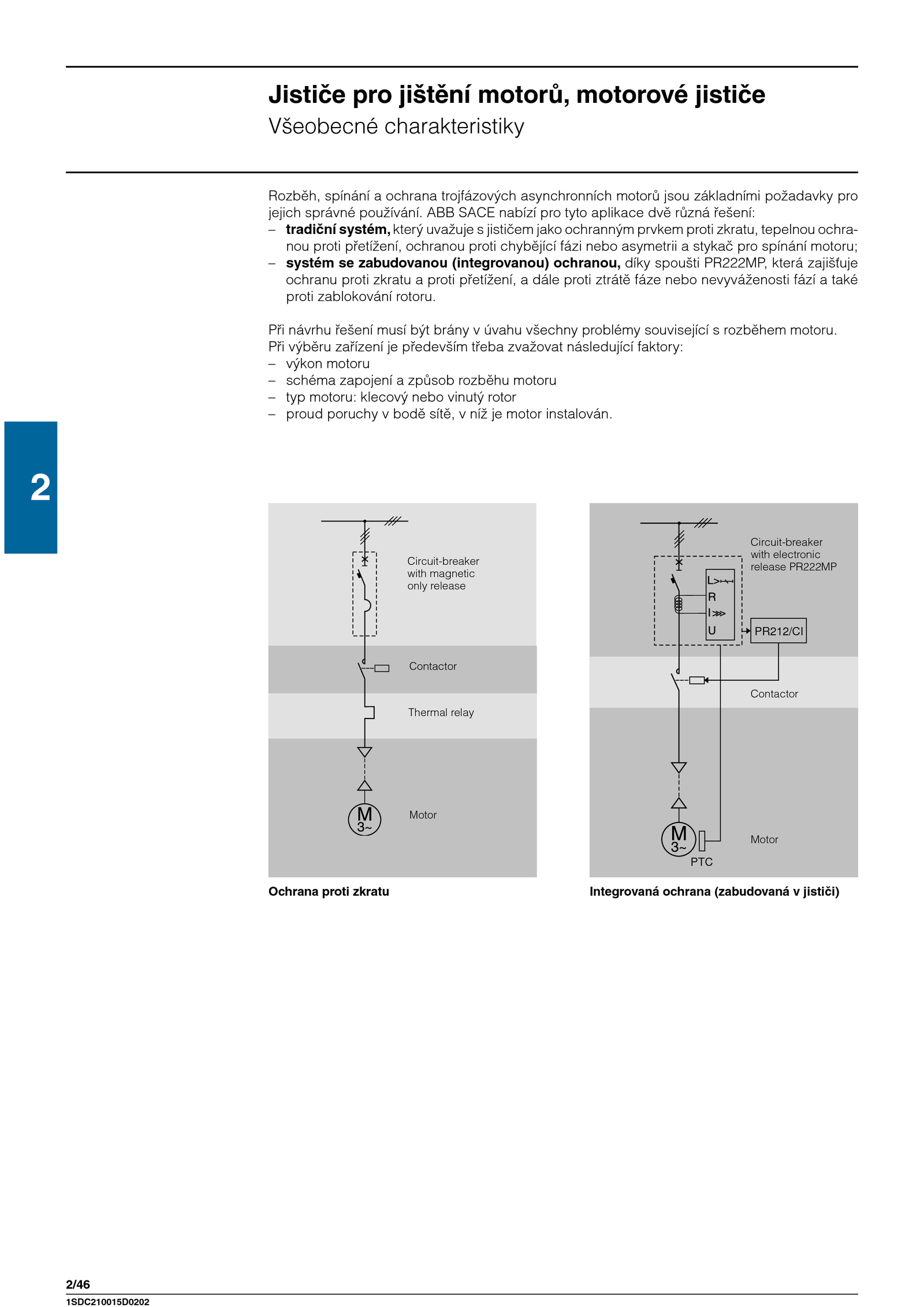

Jističe pro jištění motorů, motorové jističe
Všeobecné charakteristiky
Motor
Circuit-breaker
with magnetic
only release
Thermal relay
Contactor
Motor
Circuit-breaker
with electronic
release PR222MP
Contactor
Ochrana proti zkratu Integrovaná ochrana (zabudovaná jističi)
. ABB SACE nabízí pro tyto aplikace dvě různá řešení:
– tradiční systém, který uvažuje jističem jako ochranným prvkem proti zkratu, tepelnou ochra-
nou proti přetížení, ochranou proti chybějící fázi nebo asymetrii stykač pro spínání motoru;
– systém zabudovanou (integrovanou) ochranou, díky spoušti PR222MP, která zajišťuje
ochranu proti zkratu proti přetížení, dále proti ztrátě fáze nebo nevyváženosti fází také
proti zablokování rotoru.2
2/46
PTC
PR212/CI
1SDC210015D0202
Rozběh, spínání ochrana trojfázových asynchronních motorů jsou základními požadavky pro
jejich správné používání.
Při výběru zařízení především třeba zvažovat následující faktory:
– výkon motoru
– schéma zapojení způsob rozběhu motoru
– typ motoru: klecový nebo vinutý rotor
– proud poruchy bodě sítě, níž motor instalován
