Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

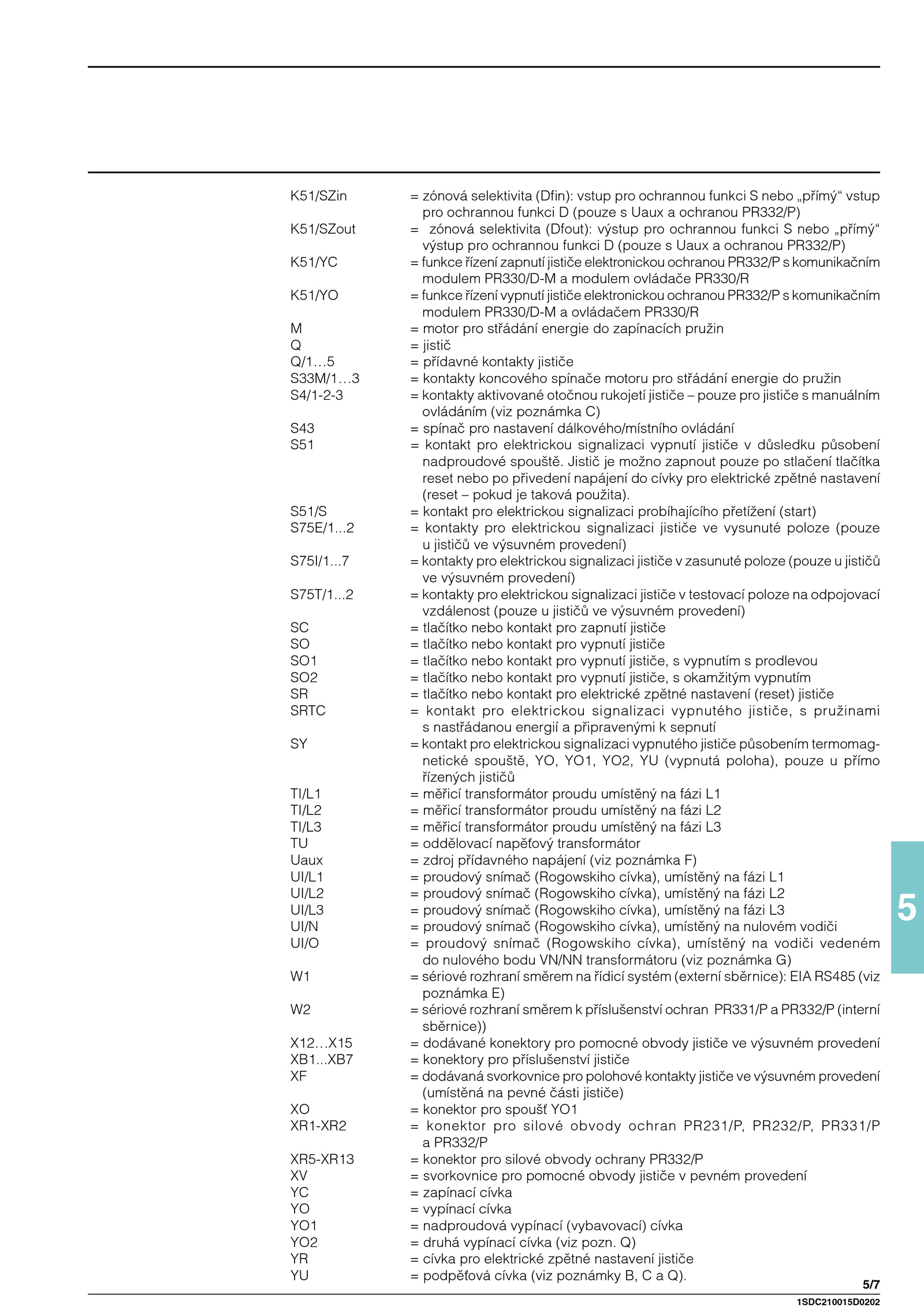

.7 kontakty pro elektrickou signalizaci jističe zasunuté poloze (pouze jističů
ve výsuvném provedení)
S75T/1.
.
S51/S kontakt pro elektrickou signalizaci probíhajícího přetížení (start)
S75E/1.. Jistič možno zapnout pouze stlačení tlačítka
reset nebo přivedení napájení cívky pro elektrické zpětné nastavení
(reset pokud taková použita).XB7 konektory pro příslušenství jističe
XF dodávaná svorkovnice pro polohové kontakty jističe výsuvném provedení
(umístěná pevné části jističe)
XO konektor pro spoušť YO1
XR1-XR2 konektor pro silové obvody ochran PR231/P, PR232/P, PR331/P
a PR332/P
XR5-XR13 konektor pro silové obvody ochrany PR332/P
XV svorkovnice pro pomocné obvody jističe pevném provedení
YC zapínací cívka
YO vypínací cívka
YO1 nadproudová vypínací (vybavovací) cívka
YO2 druhá vypínací cívka (viz pozn.. Q)
YR cívka pro elektrické zpětné nastavení jističe
YU podpěťová cívka (viz poznámky Q).5
5/7
1SDC210015D0202
K51/SZin zónová selektivita (Dfin): vstup pro ochrannou funkci nebo „přímý“ vstup
pro ochrannou funkci (pouze Uaux ochranou PR332/P)
K51/SZout zónová selektivita (Dfout): výstup pro ochrannou funkci nebo „přímý“
výstup pro ochrannou funkci (pouze Uaux ochranou PR332/P)
K51/YC funkce řízení zapnutí jističe elektronickou ochranou PR332/P komunikačním
modulem PR330/D-M modulem ovládače PR330/R
K51/YO funkce řízení vypnutí jističe elektronickou ochranou PR332/P komunikačním
modulem PR330/D-M ovládačem PR330/R
M motor pro střádání energie zapínacích pružin
Q jistič
Q/1…5 přídavné kontakty jističe
S33M/1…3 kontakty koncového spínače motoru pro střádání energie pružin
S4/1-2-3 kontakty aktivované otočnou rukojetí jističe pouze pro jističe manuálním
ovládáním (viz poznámka C)
S43 spínač pro nastavení dálkového/místního ovládání
S51 kontakt pro elektrickou signalizaci vypnutí jističe důsledku působení
nadproudové spouště.2 kontakty pro elektrickou signalizaci jističe vysunuté poloze (pouze
u jističů výsuvném provedení)
S75I/1.....2 kontakty pro elektrickou signalizaci jističe testovací poloze odpojovací
vzdálenost (pouze jističů výsuvném provedení)
SC tlačítko nebo kontakt pro zapnutí jističe
SO tlačítko nebo kontakt pro vypnutí jističe
SO1 tlačítko nebo kontakt pro vypnutí jističe, vypnutím prodlevou
SO2 tlačítko nebo kontakt pro vypnutí jističe, okamžitým vypnutím
SR tlačítko nebo kontakt pro elektrické zpětné nastavení (reset) jističe
SRTC kontakt pro elektrickou signalizaci vypnutého jističe, pružinami
s nastřádanou energií připravenými sepnutí
SY kontakt pro elektrickou signalizaci vypnutého jističe působením termomag-
netické spouště, YO, YO1, YO2, (vypnutá poloha), pouze přímo
řízených jističů
TI/L1 měřicí transformátor proudu umístěný fázi L1
TI/L2 měřicí transformátor proudu umístěný fázi L2
TI/L3 měřicí transformátor proudu umístěný fázi L3
TU oddělovací napěťový transformátor
Uaux zdroj přídavného napájení (viz poznámka F)
UI/L1 proudový snímač (Rogowskiho cívka), umístěný fázi L1
UI/L2 proudový snímač (Rogowskiho cívka), umístěný fázi L2
UI/L3 proudový snímač (Rogowskiho cívka), umístěný fázi L3
UI/N proudový snímač (Rogowskiho cívka), umístěný nulovém vodiči
UI/O proudový snímač (Rogowskiho cívka), umístěný vodiči vedeném
do nulového bodu VN/NN transformátoru (viz poznámka G)
W1 sériové rozhraní směrem řídicí systém (externí sběrnice): EIA RS485 (viz
poznámka E)
W2 sériové rozhraní směrem příslušenství ochran PR331/P PR332/P (interní
sběrnice))
X12…X15 dodávané konektory pro pomocné obvody jističe výsuvném provedení
