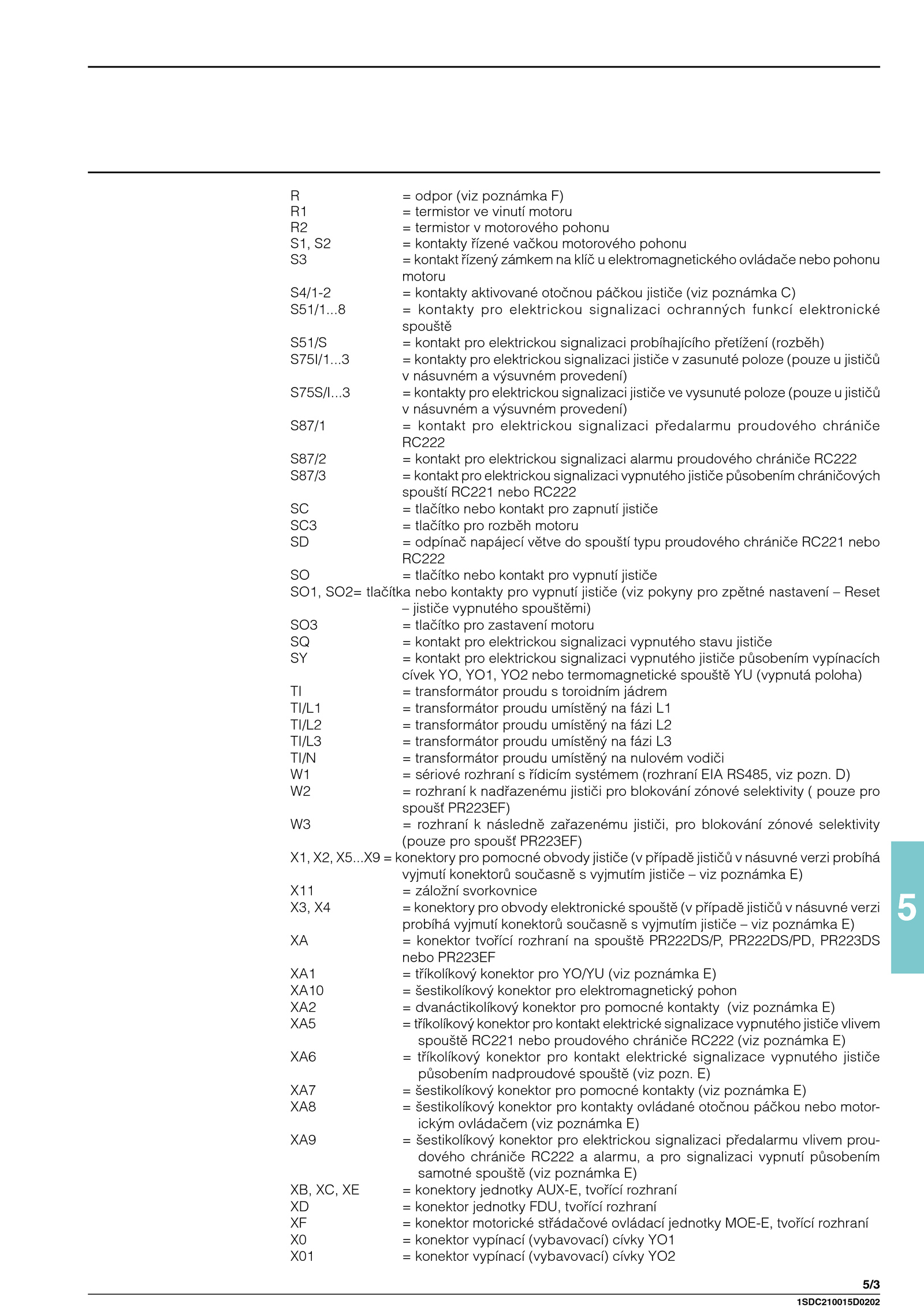

. E)
XA7 šestikolíkový konektor pro pomocné kontakty (viz poznámka E)
XA8 šestikolíkový konektor pro kontakty ovládané otočnou páčkou nebo motor-
ickým ovládačem (viz poznámka E)
XA9 šestikolíkový konektor pro elektrickou signalizaci předalarmu vlivem prou-
dového chrániče RC222 alarmu, pro signalizaci vypnutí působením
samotné spouště (viz poznámka E)
XB, XC, konektory jednotky AUX-E, tvořící rozhraní
XD konektor jednotky FDU, tvořící rozhraní
XF konektor motorické střádačové ovládací jednotky MOE-E, tvořící rozhraní
X0 konektor vypínací (vybavovací) cívky YO1
X01 konektor vypínací (vybavovací) cívky YO2
.3 kontakty pro elektrickou signalizaci jističe zasunuté poloze (pouze jističů
v násuvném výsuvném provedení)
S75S/I..3 kontakty pro elektrickou signalizaci jističe vysunuté poloze (pouze jističů
v násuvném výsuvném provedení)
S87/1 kontakt pro elektrickou signalizaci předalarmu proudového chrániče
RC222
S87/2 kontakt pro elektrickou signalizaci alarmu proudového chrániče RC222
S87/3 kontakt pro elektrickou signalizaci vypnutého jističe působením chráničových
spouští RC221 nebo RC222
SC tlačítko nebo kontakt pro zapnutí jističe
SC3 tlačítko pro rozběh motoru
SD odpínač napájecí větve spouští typu proudového chrániče RC221 nebo
RC222
SO tlačítko nebo kontakt pro vypnutí jističe
SO1, SO2= tlačítka nebo kontakty pro vypnutí jističe (viz pokyny pro zpětné nastavení Reset
– jističe vypnutého spouštěmi)
SO3 tlačítko pro zastavení motoru
SQ kontakt pro elektrickou signalizaci vypnutého stavu jističe
SY kontakt pro elektrickou signalizaci vypnutého jističe působením vypínacích
cívek YO, YO1, YO2 nebo termomagnetické spouště (vypnutá poloha)
TI transformátor proudu toroidním jádrem
TI/L1 transformátor proudu umístěný fázi L1
TI/L2 transformátor proudu umístěný fázi L2
TI/L3 transformátor proudu umístěný fázi L3
TI/N transformátor proudu umístěný nulovém vodiči
W1 sériové rozhraní řídicím systémem (rozhraní EIA RS485, viz pozn.... D)
W2 rozhraní nadřazenému jističi pro blokování zónové selektivity pouze pro
spoušť PR223EF)
W3 rozhraní následně zařazenému jističi, pro blokování zónové selektivity
(pouze pro spoušť PR223EF)
X1, X2, X5.8 kontakty pro elektrickou signalizaci ochranných funkcí elektronické
spouště
S51/S kontakt pro elektrickou signalizaci probíhajícího přetížení (rozběh)
S75I/1.5
5/3
1SDC210015D0202
R odpor (viz poznámka F)
R1 termistor vinutí motoru
R2 termistor motorového pohonu
S1, kontakty řízené vačkou motorového pohonu
S3 kontakt řízený zámkem klíč elektromagnetického ovládače nebo pohonu
motoru
S4/1-2 kontakty aktivované otočnou páčkou jističe (viz poznámka C)
S51/1....X9 konektory pro pomocné obvody jističe případě jističů násuvné verzi probíhá
vyjmutí konektorů současně vyjmutím jističe viz poznámka E)
X11 záložní svorkovnice
X3, konektory pro obvody elektronické spouště případě jističů násuvné verzi
probíhá vyjmutí konektorů současně vyjmutím jističe viz poznámka E)
XA konektor tvořící rozhraní spouště PR222DS/P, PR222DS/PD, PR223DS
nebo PR223EF
XA1 tříkolíkový konektor pro YO/YU (viz poznámka E)
XA10 šestikolíkový konektor pro elektromagnetický pohon
XA2 dvanáctikolíkový konektor pro pomocné kontakty (viz poznámka E)
XA5 tříkolíkový konektor pro kontakt elektrické signalizace vypnutého jističe vlivem
spouště RC221 nebo proudového chrániče RC222 (viz poznámka E)
XA6 tříkolíkový konektor pro kontakt elektrické signalizace vypnutého jističe
působením nadproudové spouště (viz pozn
