Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
je
v souladu normou IEC 60068-2-6 nařízeními hlavních klasifikačních organizací, kam patří:
– RINA
– Det Norske Veritas
– Bureau Veritas
– Lloyd’s register shipping
– Germanischer Lloyd
– ABS
– Russian Maritime Register Shipping. Vhodnost série Tmax pro použití
v nejnáročnějších podmínkách okolí proto zajištěna platí pro horké/vlhké klima, dle definic
podle grafu normy IEC 60721-2-1. 6.1
1SDC210A23F00011SDC210A25F0001
1/10
1SDC210015D0202

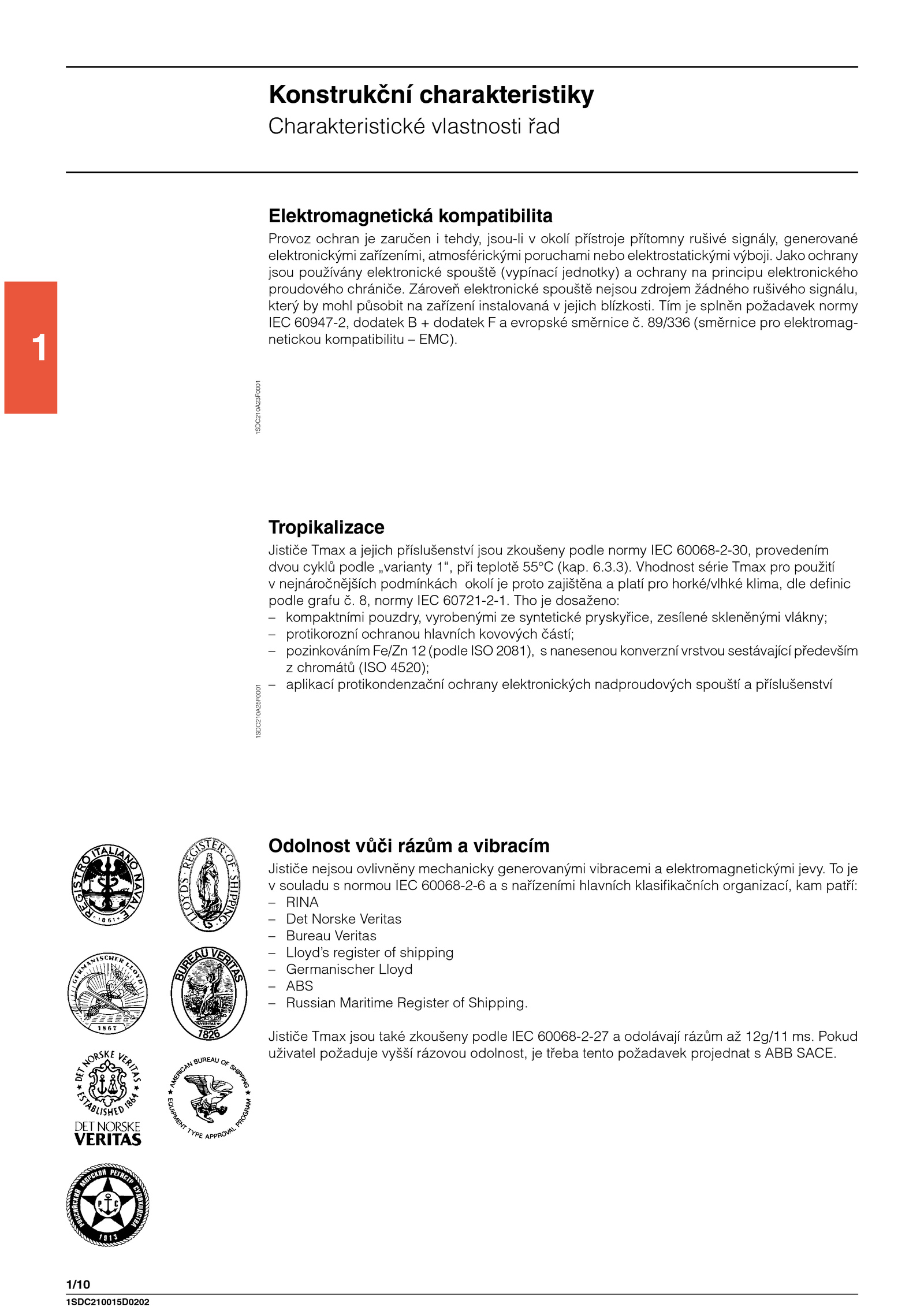

Konstrukční charakteristiky
Charakteristické vlastnosti řad
Elektromagnetická kompatibilita
Provoz ochran zaručen tehdy, jsou-li okolí přístroje přítomny rušivé signály, generované
elektronickými zařízeními, atmosférickými poruchami nebo elektrostatickými výboji.
. Zároveň elektronické spouště nejsou zdrojem žádného rušivého signálu,
který mohl působit zařízení instalovaná jejich blízkosti. Tím splněn požadavek normy
IEC 60947-2, dodatek dodatek evropské směrnice 89/336 (směrnice pro elektromag-
netickou kompatibilitu EMC). Pokud
uživatel požaduje vyšší rázovou odolnost, třeba tento požadavek projednat ABB SACE.3). Tho dosaženo:
– kompaktními pouzdry, vyrobenými syntetické pryskyřice, zesílené skleněnými vlákny;
– protikorozní ochranou hlavních kovových částí;
– pozinkováním Fe/Zn (podle ISO 2081), nanesenou konverzní vrstvou sestávající především
z chromátů (ISO 4520);
– aplikací protikondenzační ochrany elektronických nadproudových spouští příslušenství
Odolnost vůči rázům vibracím
Jističe nejsou ovlivněny mechanicky generovanými vibracemi elektromagnetickými jevy.
Jističe Tmax jsou také zkoušeny podle IEC 60068-2-27 odolávají rázům 12g/11 ms. Jako ochrany
jsou používány elektronické spouště (vypínací jednotky) ochrany principu elektronického
proudového chrániče.3.
Tropikalizace
Jističe Tmax jejich příslušenství jsou zkoušeny podle normy IEC 60068-2-30, provedením
dvou cyklů podle „varianty 1“, při teplotě 55°C (kap
