Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
Pozn.: pokud vodič zápornou polaritou není připojen zem, musí být instalovaném systému zajištěno, aby pravděpodobnost další zemní
poruchy byla minimální.

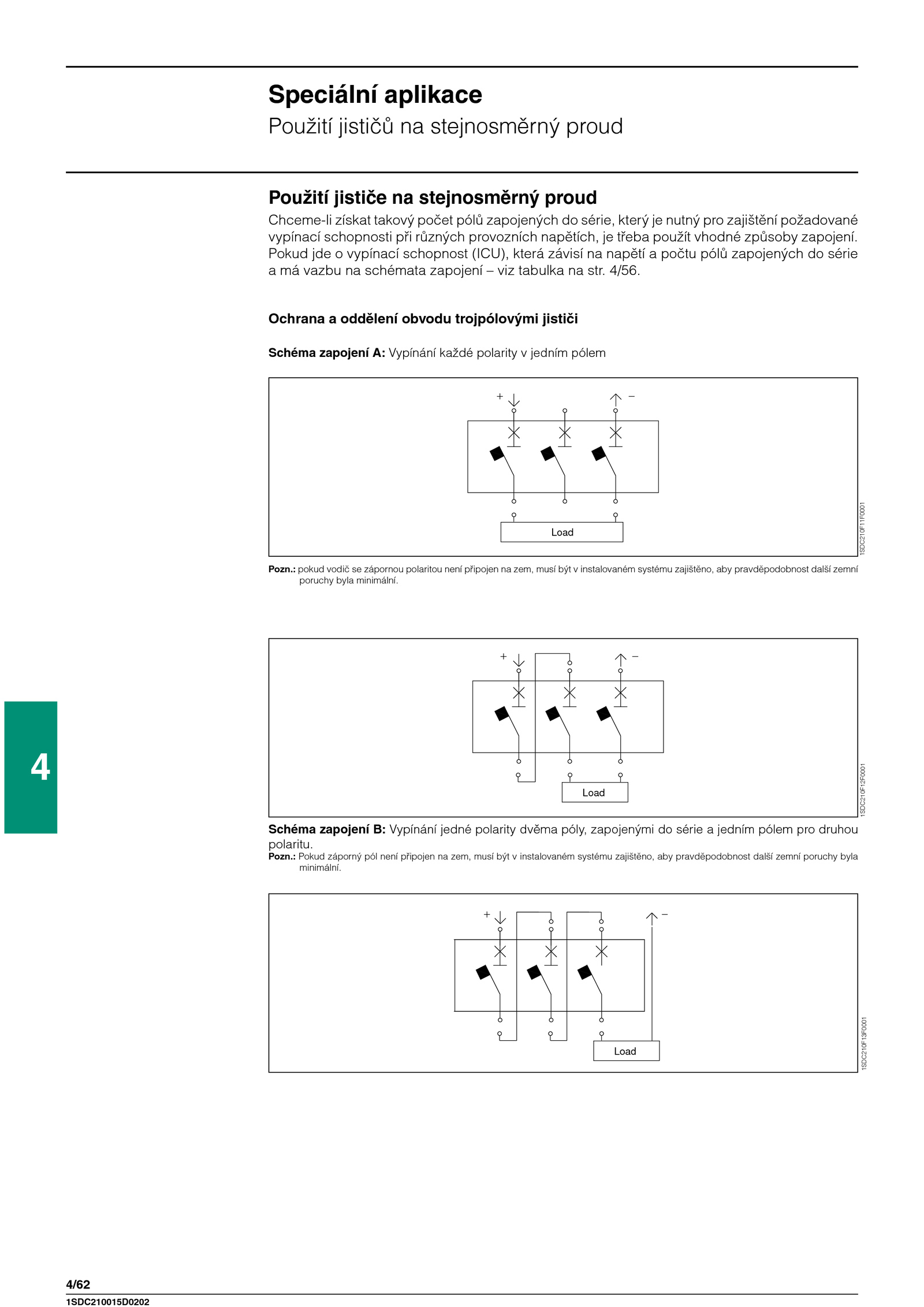

Speciální aplikace
Použití jističů stejnosměrný proud
. 4/56.
Ochrana oddělení obvodu trojpólovými jističi
Schéma zapojení Vypínání každé polarity jedním pólem
Pozn.
Schéma zapojení Vypínání jedné polarity dvěma póly, zapojenými série jedním pólem pro druhou
polaritu.
Pokud jde vypínací schopnost (ICU), která závisí napětí počtu pólů zapojených série
a vazbu schémata zapojení viz tabulka str.4
4/62
Load
1SDC210F11F0001
Load
1SDC210F13F0001
Load
1SDC210F12F0001
1SDC210015D0202
Použití jističe stejnosměrný proud
Chceme-li získat takový počet pólů zapojených série, který nutný pro zajištění požadované
vypínací schopnosti při různých provozních napětích, třeba použít vhodné způsoby zapojení.: Pokud záporný pól není připojen zem, musí být instalovaném systému zajištěno, aby pravděpodobnost další zemní poruchy byla
minimální
