Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 139 z 404

Zobrazení indexu knihy

Jak získat tento dokument?

Poznámky redaktora

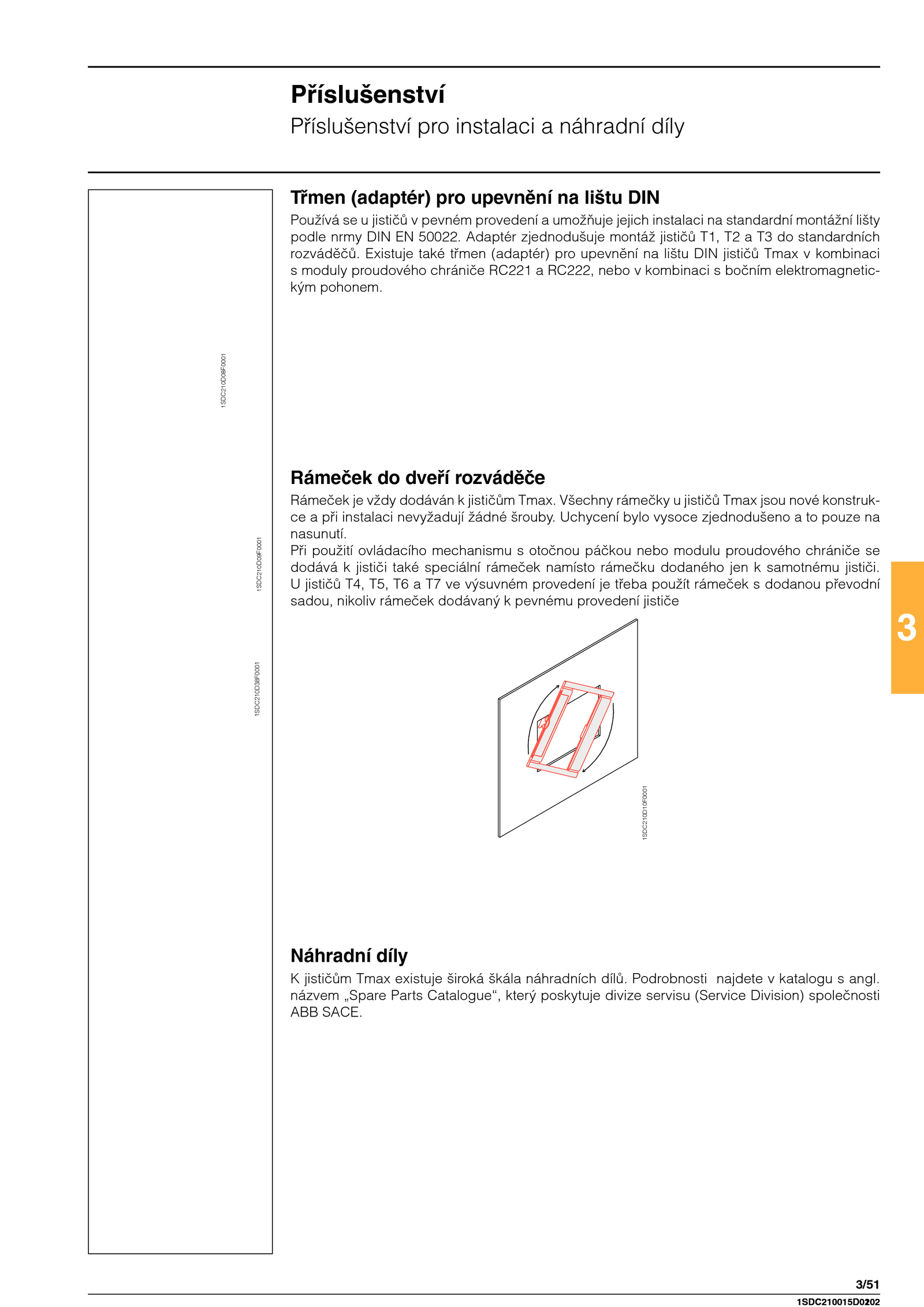

Všechny rámečky jističů Tmax jsou nové konstruk- ce při instalaci nevyžadují žádné šrouby. názvem „Spare Parts Catalogue“, který poskytuje divize servisu (Service Division) společnosti ABB SACE. Uchycení bylo vysoce zjednodušeno pouze na nasunutí. Podrobnosti najdete katalogu angl. Při použití ovládacího mechanismu otočnou páčkou nebo modulu proudového chrániče se dodává jističi také speciální rámeček namísto rámečku dodaného jen samotnému jističi. Existuje také třmen (adaptér) pro upevnění lištu DIN jističů Tmax kombinaci s moduly proudového chrániče RC221 RC222, nebo kombinaci bočním elektromagnetic- kým pohonem. Adaptér zjednodušuje montáž jističů T1, standardních rozváděčů.3 3/51 1SDC210D08F0001 1SDC210D10F0001 1SDC210D09F00011SDC210D38F0001 1SDC210015D0202 Třmen (adaptér) pro upevnění lištu DIN Používá jističů pevném provedení umožňuje jejich instalaci standardní montážní lišty podle nrmy DIN 50022. 1SDC210015D0102 . Příslušenství Příslušenství pro instalaci náhradní díly Rámeček dveří rozváděče Rámeček vždy dodáván jističům Tmax. U jističů T4, T5, výsuvném provedení třeba použít rámeček dodanou převodní sadou, nikoliv rámeček dodávaný pevnému provedení jističe Náhradní díly K jističům Tmax existuje široká škála náhradních dílů
