Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Strana 137 z 404

Zobrazení indexu knihy

Jak získat tento dokument?

Bezplatně objednat aktuální katalog Vzduchových jističů ABB zde!

Poznámky redaktora

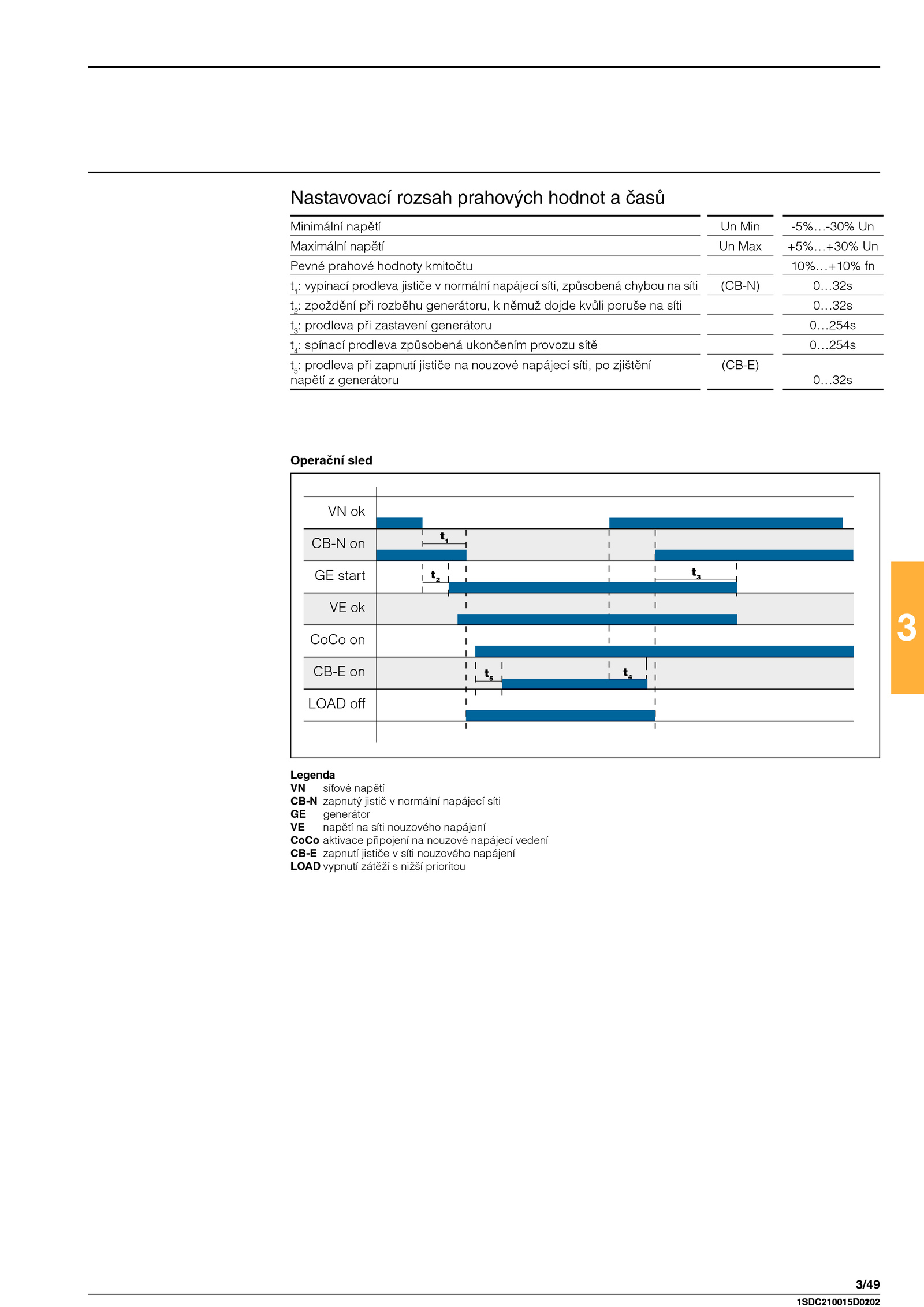

3 3/49 1SDC210015D0202 Nastavovací rozsah prahových hodnot časů Minimální napětí Min -5%…-30% Un Maximální napětí Max +5%…+30% Un Pevné prahové hodnoty kmitočtu 10%…+10% fn t1 : vypínací prodleva jističe normální napájecí síti, způsobená chybou síti (CB-N) 0…32s t2 : zpoždění při rozběhu generátoru, němuž dojde kvůli poruše síti 0…32s t3 : prodleva při zastavení generátoru 0…254s t4 : spínací prodleva způsobená ukončením provozu sítě 0…254s t5 : prodleva při zapnutí jističe nouzové napájecí síti, zjištění napětí generátoru (CB-E) 0…32s VN ok CB-N on GE start VE ok CoCo on CB-E on LOAD off t1 t2 t5 t4 t3 Operační sled Legenda VN síťové napětí CB-N zapnutý jistič normální napájecí síti GE generátor VE napětí síti nouzového napájení CoCo aktivace připojení nouzové napájecí vedení CB-E zapnutí jističe síti nouzového napájení LOAD vypnutí zátěží nižší prioritou 1SDC210015D0102

---

---
