Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Strana 115 z 404

Zobrazení indexu knihy

Jak získat tento dokument?

Bezplatně objednat aktuální katalog Vzduchových jističů ABB zde!

Poznámky redaktora

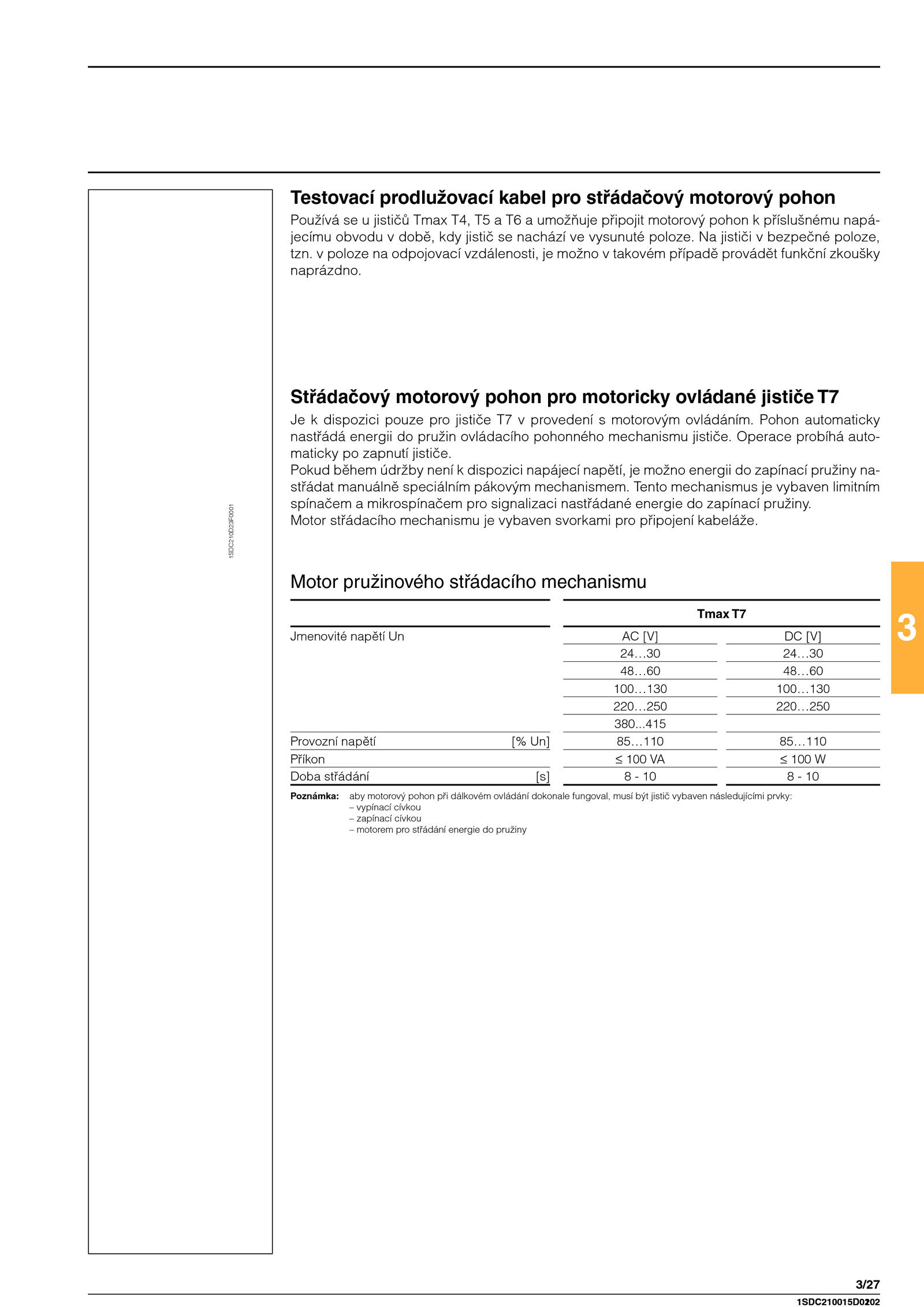

Tento mechanismus vybaven limitním spínačem mikrospínačem pro signalizaci nastřádané energie zapínací pružiny.. poloze odpojovací vzdálenosti, možno takovém případě provádět funkční zkoušky naprázdno. Pokud během údržby není dispozici napájecí napětí, možno energii zapínací pružiny na- střádat manuálně speciálním pákovým mechanismem. jističi bezpečné poloze, tzn.415 Provozní napětí Un] 85…110 85…110 Příkon 100 100 W Doba střádání [s] 10 Poznámka: aby motorový pohon při dálkovém ovládání dokonale fungoval, musí být jistič vybaven následujícími prvky: – vypínací cívkou – zapínací cívkou – motorem pro střádání energie pružiny 1SDC210015D0102 .. Pohon automaticky nastřádá energii pružin ovládacího pohonného mechanismu jističe. Motor pružinového střádacího mechanismu Tmax T7 Jmenovité napětí [V] [V] 24…30 24…30 48…60 48…60 100…130 100…130 220…250 220…250 380.3 3/27 1SDC210D23F0001 1SDC210015D0202 Střádačový motorový pohon pro motoricky ovládané jističe T7 Je dispozici pouze pro jističe provedení motorovým ovládáním. Testovací prodlužovací kabel pro střádačový motorový pohon Používá jističů Tmax T4, umožňuje připojit motorový pohon příslušnému napá- jecímu obvodu době, kdy jistič nachází vysunuté poloze. Motor střádacího mechanismu vybaven svorkami pro připojení kabeláže. Operace probíhá auto- maticky zapnutí jističe

---

---
