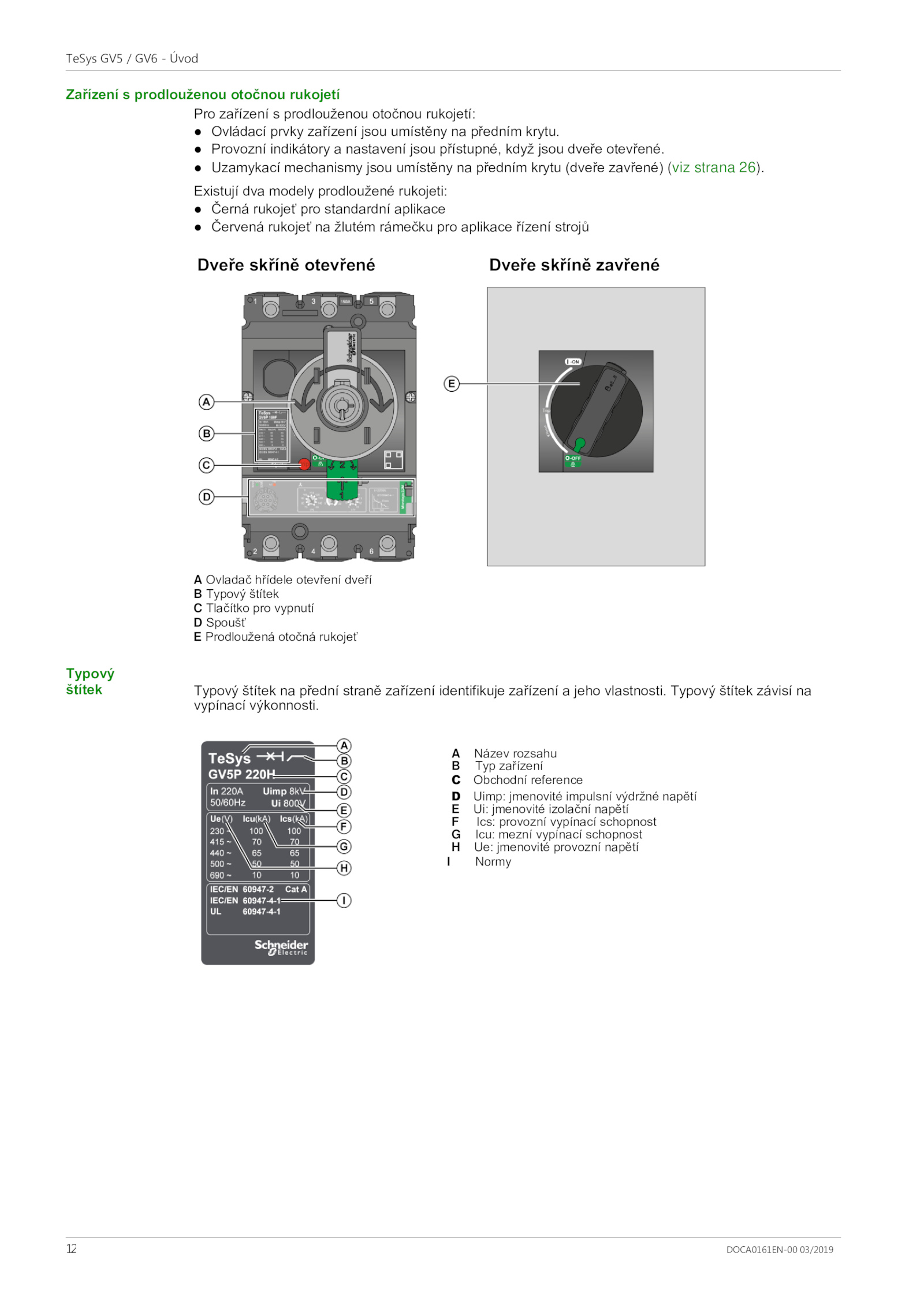

Zařízení prodlouženou otočnou rukojetí
Pro zařízení prodlouženou otočnou rukojetí:
⚫ Ovládací prvky zařízení jsou umístěny předním krytu.
Existují dva modely prodloužené rukojeti:
⚫ Černá rukojeť pro standardní aplikace
⚫ Červená rukojeť žlutém rámečku pro aplikace řízení strojů
Dveře skříně otevřené Dveře skříně zavřené
A Ovladač hřídele otevření dveří
B Typový štítek
C Tlačítko pro vypnutí
D Spoušť
E Prodloužená otočná rukojeť
Typový
štítek Typový štítek přední straně zařízení identifikuje zařízení jeho vlastnosti.
A Název rozsahu
B Typ zařízení
C Obchodní reference
D Uimp: jmenovité impulsní výdržné napětí
E Ui: jmenovité izolační napětí
F Ics: provozní vypínací schopnost
G Icu: mezní vypínací schopnost
H Ue: jmenovité provozní napětí
I Normy
.
⚫ Provozní indikátory nastavení jsou přístupné, když jsou dveře otevřené. Typový štítek závisí na
vypínací výkonnosti.
⚫ Uzamykací mechanismy jsou umístěny předním krytu (dveře zavřené) (viz strana 26)
