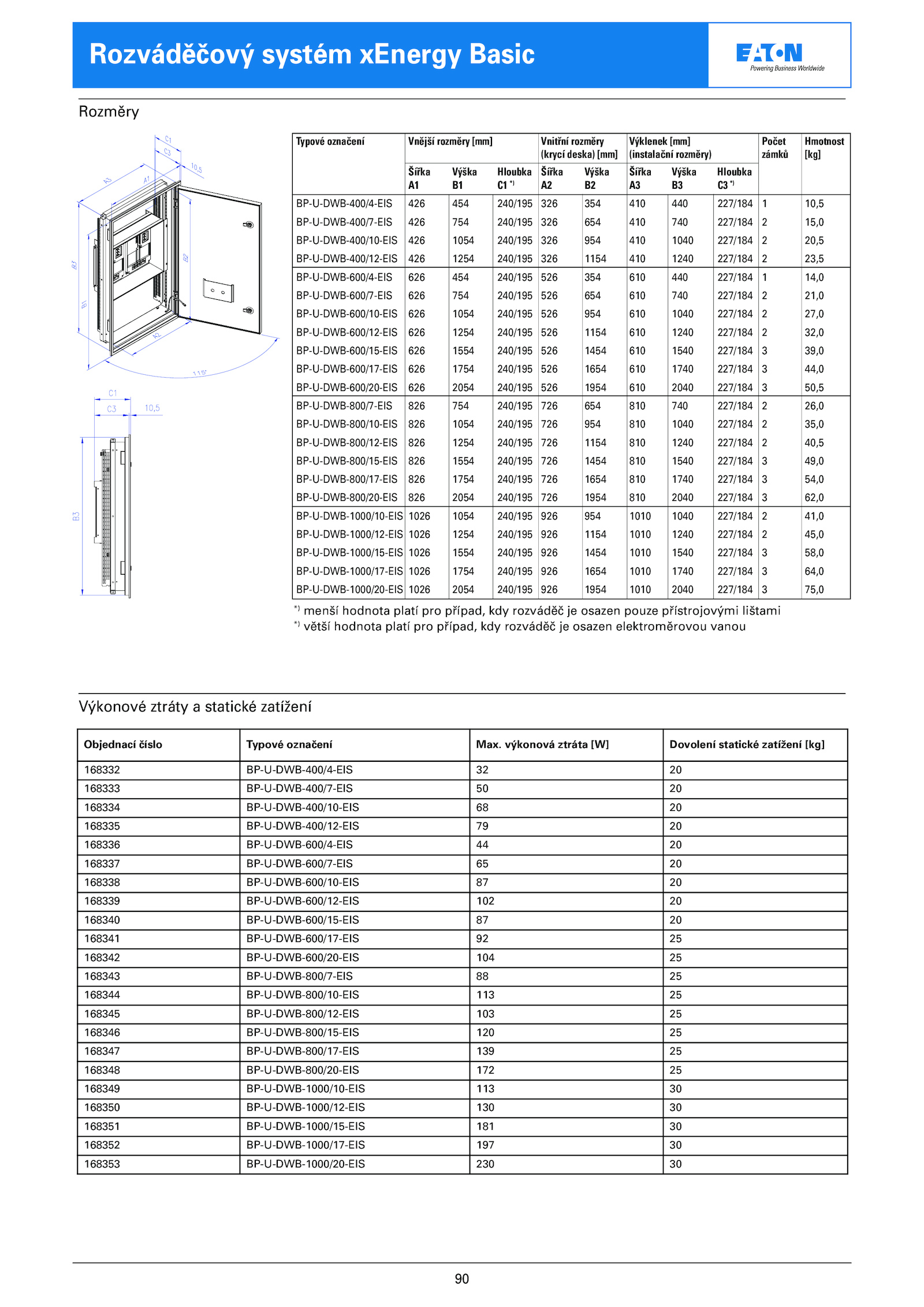

Rozvaděčový systém xEnergy Basic

| Kategorie: Katalog  | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 91 z 192







Poznámky redaktora
výkonová ztráta [W] Dovolení statické zatížení [kg] 168332 BP-U-DWB-400/4-EIS 20 168333 BP-U-DWB-400/7-EIS 20 168334 BP-U-DWB-400/10-EIS 20 168335 BP-U-DWB-400/12-EIS 20 168336 BP-U-DWB-600/4-EIS 20 168337 BP-U-DWB-600/7-EIS 20 168338 BP-U-DWB-600/10-EIS 20 168339 BP-U-DWB-600/12-EIS 102 20 168340 BP-U-DWB-600/15-EIS 20 168341 BP-U-DWB-600/17-EIS 25 168342 BP-U-DWB-600/20-EIS 104 25 168343 BP-U-DWB-800/7-EIS 25 168344 BP-U-DWB-800/10-EIS 113 25 168345 BP-U-DWB-800/12-EIS 103 25 168346 BP-U-DWB-800/15-EIS 120 25 168347 BP-U-DWB-800/17-EIS 139 25 168348 BP-U-DWB-800/20-EIS 172 25 168349 BP-U-DWB-1000/10-EIS 113 30 168350 BP-U-DWB-1000/12-EIS 130 30 168351 BP-U-DWB-1000/15-EIS 181 30 168352 BP-U-DWB-1000/17-EIS 197 30 168353 BP-U-DWB-1000/20-EIS 230 30 Rozváděčový systém xEnergy Basic .Rozměry Typové označení Vnější rozměry [mm] Vnitřní rozměry Výklenek [mm] Počet Hmotnost (krycí deska) [mm] (instalační rozměry) zámků [kg] Šířka Výška Hloubka Šířka Výška Šířka Výška Hloubka A1 *) A2 *) BP-U-DWB-400/4-EIS 426 454 240/195 326 354 410 440 227/184 10,5 BP-U-DWB-400/7-EIS 426 754 240/195 326 654 410 740 227/184 15,0 BP-U-DWB-400/10-EIS 426 1054 240/195 326 954 410 1040 227/184 20,5 BP-U-DWB-400/12-EIS 426 1254 240/195 326 1154 410 1240 227/184 23,5 BP-U-DWB-600/4-EIS 626 454 240/195 526 354 610 440 227/184 14,0 BP-U-DWB-600/7-EIS 626 754 240/195 526 654 610 740 227/184 21,0 BP-U-DWB-600/10-EIS 626 1054 240/195 526 954 610 1040 227/184 27,0 BP-U-DWB-600/12-EIS 626 1254 240/195 526 1154 610 1240 227/184 32,0 BP-U-DWB-600/15-EIS 626 1554 240/195 526 1454 610 1540 227/184 39,0 BP-U-DWB-600/17-EIS 626 1754 240/195 526 1654 610 1740 227/184 44,0 BP-U-DWB-600/20-EIS 626 2054 240/195 526 1954 610 2040 227/184 50,5 BP-U-DWB-800/7-EIS 826 754 240/195 726 654 810 740 227/184 26,0 BP-U-DWB-800/10-EIS 826 1054 240/195 726 954 810 1040 227/184 35,0 BP-U-DWB-800/12-EIS 826 1254 240/195 726 1154 810 1240 227/184 40,5 BP-U-DWB-800/15-EIS 826 1554 240/195 726 1454 810 1540 227/184 49,0 BP-U-DWB-800/17-EIS 826 1754 240/195 726 1654 810 1740 227/184 54,0 BP-U-DWB-800/20-EIS 826 2054 240/195 726 1954 810 2040 227/184 62,0 BP-U-DWB-1000/10-EIS 1026 1054 240/195 926 954 1010 1040 227/184 41,0 BP-U-DWB-1000/12-EIS 1026 1254 240/195 926 1154 1010 1240 227/184 45,0 BP-U-DWB-1000/15-EIS 1026 1554 240/195 926 1454 1010 1540 227/184 58,0 BP-U-DWB-1000/17-EIS 1026 1754 240/195 926 1654 1010 1740 227/184 64,0 BP-U-DWB-1000/20-EIS 1026 2054 240/195 926 1954 1010 2040 227/184 75,0 *) menší hodnota platí pro případ, kdy rozváděč osazen pouze přístrojovými lištami *) větší hodnota platí pro případ, kdy rozváděč osazen elektroměrovou vanou 90 Výkonové ztráty statické zatížení Objednací číslo Typové označení Max
