Typ sítě TN-C, TN-C-S, TN-S, TT, IT
Barva RAL 7035 RAL 9016
Materiál vnější viditelné části fosfátovaný ocelový plech, polyesterová prášková barva
vnitřní části převážně galvanizovány bez práškové barvy
Rozměry výška: 460 760 1060 1260 1560 1760 2060 mm
šířka: 400 600 800 1000 1200 mm
hloubka: 180 240 250 270 300 320 400 mm
Rozváděčový systém xEnergy Basic
. SASY60i apod. Odolnost proti seismicitě tedy nevztahuje volně stojící skříně bez ukotvení
• Pro zajištění odolnosti vůči seismicitě nejsou vyžadována žádná další opatření
Testovací metody:
Sinusové vibrace podle ČSN 60068-2-6:2008
Metoda časového průběhu sinusových impulzů podle ČSN 60068-2-57:2015
Odolnost rozváděčových skříní xEnergy Basic vůči seismicitě:
ČSN 60068-3-3: zrychlení pohybu půdy AG2 AG5. Orientačně tyto hodnoty dají přirovnat stupni zemětřesení Richterovy stupnice 7
(velké zemětřesení, může způsobit vážné škody velkých oblastech)
183

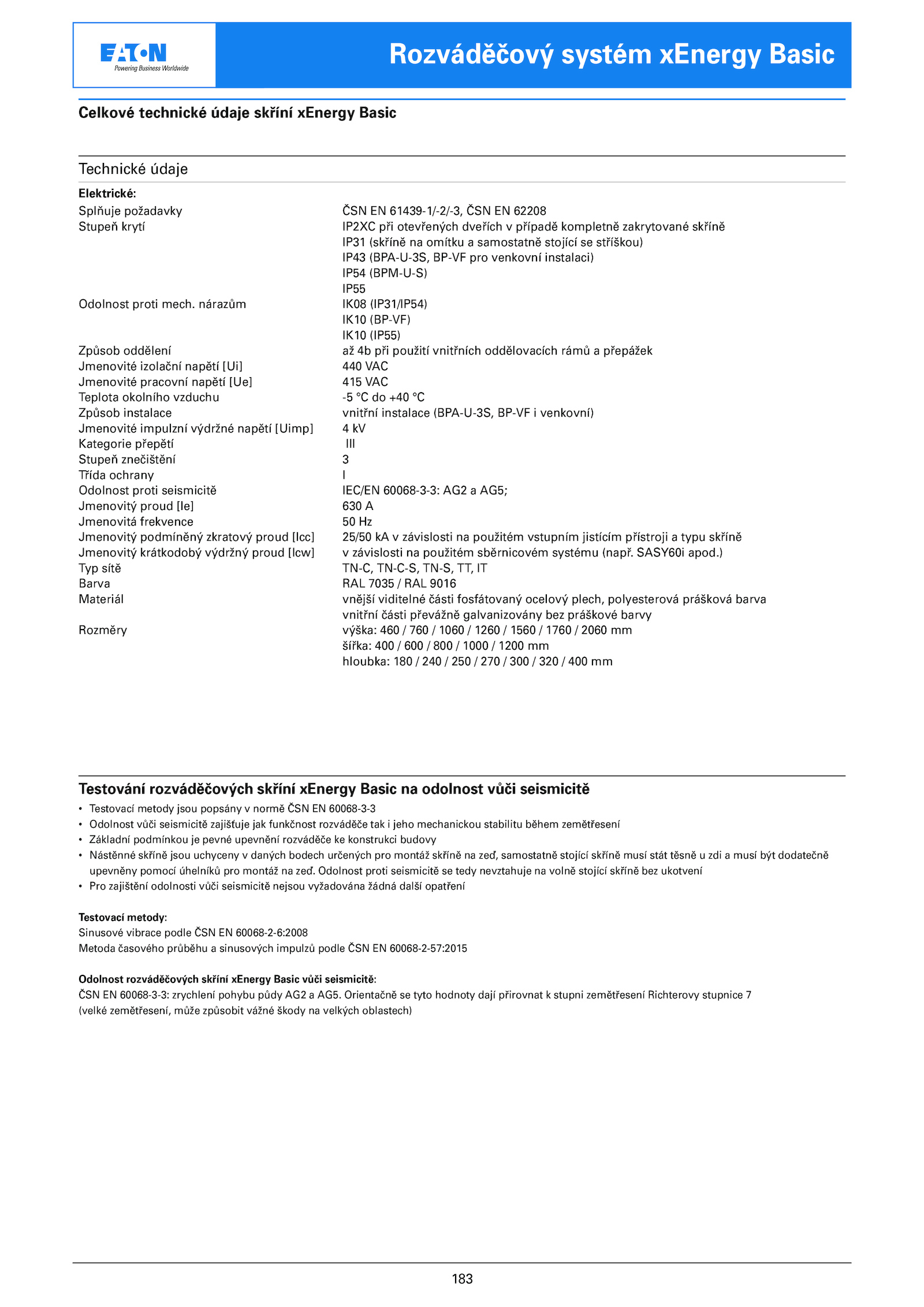

Celkové technické údaje skříní xEnergy Basic
Technické údaje
Elektrické:
Splňuje požadavky ČSN 61439-1/-2/-3, ČSN 62208
Stupeň krytí IP2XC při otevřených dveřích případě kompletně zakrytované skříně
IP31 (skříně omítku samostatně stojící stříškou)
IP43 (BPA-U-3S, BP-VF pro venkovní instalaci)
IP54 (BPM-U-S)
IP55
Odolnost proti mech. nárazům IK08 (IP31/IP54)
IK10 (BP-VF)
IK10 (IP55)
Způsob oddělení při použití vnitřních oddělovacích rámů přepážek
Jmenovité izolační napětí [Ui] 440 VAC
Jmenovité pracovní napětí [Ue] 415 VAC
Teplota okolního vzduchu +40 °C
Způsob instalace vnitřní instalace (BPA-U-3S, BP-VF venkovní)
Jmenovité impulzní výdržné napětí [Uimp] kV
Kategorie přepětí III
Stupeň znečištění 3
Třída ochrany I
Odolnost proti seismicitě IEC/EN 60068-3-3: AG2 AG5;
Jmenovitý proud [Ie] 630 A
Jmenovitá frekvence Hz
Jmenovitý podmíněný zkratový proud [Icc] 25/50 závislosti použitém vstupním jistícím přístroji typu skříně
Jmenovitý krátkodobý výdržný proud [Icw] závislosti použitém sběrnicovém systému (např.Testování rozváděčových skříní xEnergy Basic odolnost vůči seismicitě
• Testovací metody jsou popsány normě ČSN 60068-3-3
• Odolnost vůči seismicitě zajišťuje jak funkčnost rozváděče tak jeho mechanickou stabilitu během zemětřesení
• Základní podmínkou pevné upevnění rozváděče konstrukci budovy
• Nástěnné skříně jsou uchyceny daných bodech určených pro montáž skříně zeď, samostatně stojící skříně musí stát těsně zdi musí být dodatečně
upevněny pomocí úhelníků pro montáž zeď
