Rozváděčový systém xEnergy Basic
xbp_014-0-04
xbp_014-0-05a
.. pojistkové odpínače)..
V opačném případě nelze namontovat ochranný rám rozváděče pod omítku.
Montážní deska hloubce (3) montáž přístrojů (např..
Nástavec bočnice TIW-1
POZOR: nástavec musí být motován vnitřní strany bočnice ohybem směrem dovnitř. měření/regulace, sběrnice pro rozbočení N/PE vodičů, výkonové stykače).128

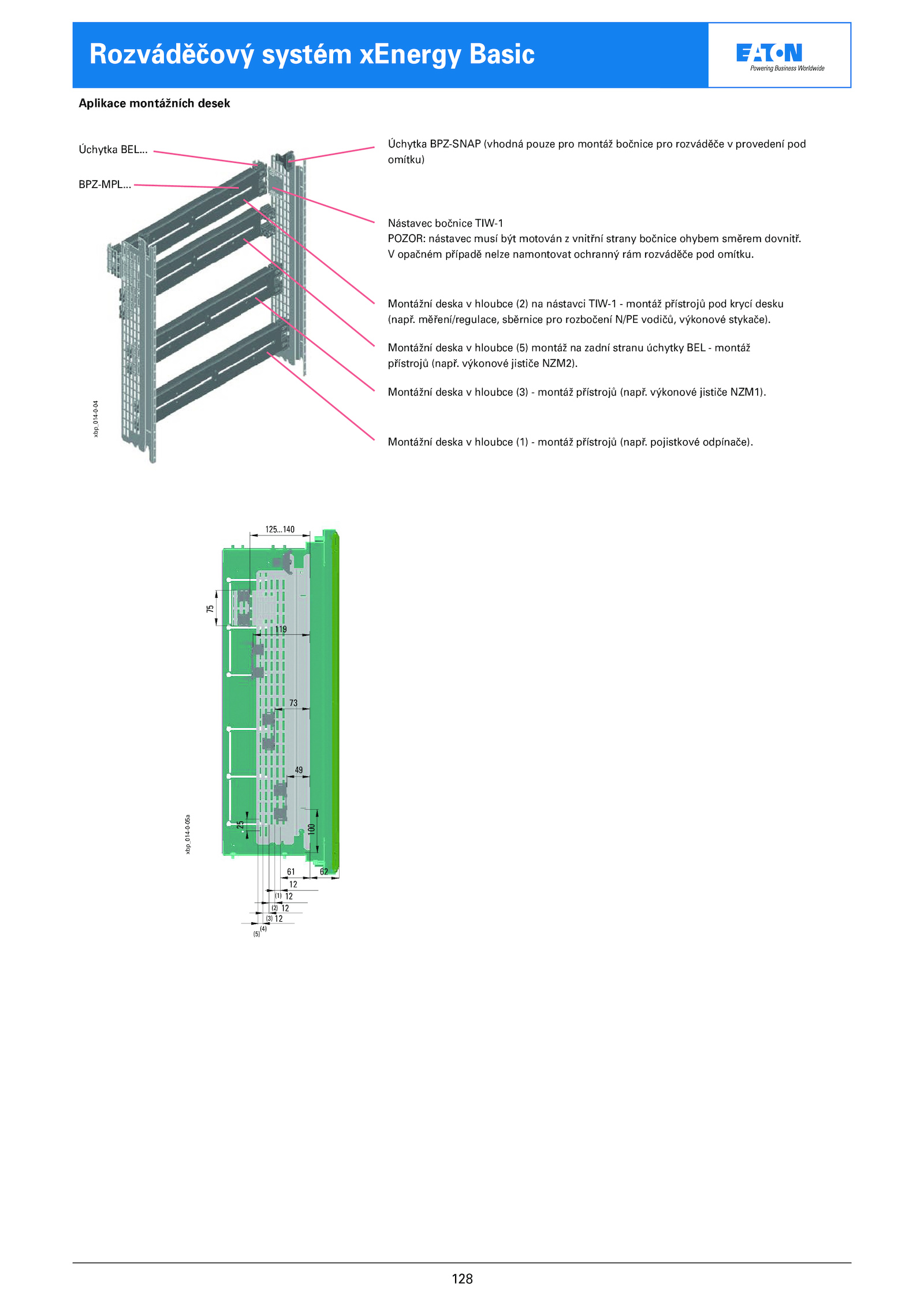

Aplikace montážních desek
Úchytka BPZ-SNAP (vhodná pouze pro montáž bočnice pro rozváděče provedení pod
omítku)
Úchytka BEL.
Montážní deska hloubce (2) nástavci TIW-1 montáž přístrojů pod krycí desku
(např. výkonové jističe NZM2).
125..
Montážní deska hloubce (1) montáž přístrojů (např.. výkonové jističe NZM1)..
Montážní deska hloubce (5) montáž zadní stranu úchytky BEL montáž
přístrojů (např.
BPZ-MPL
