deska
Velikost Počet D1
WME-070521 700 500 210 190 670 450 625 425 1,50 2,0 2,5 420 110
WME-070503 700 500 300 280 670 450 625 425 1,50 2,0 2,5 420 110
WME-080625 800 600 250 230 770 550 725 525 2,0 2,0 520 110
WME-080603 800 600 300 280 770 550 725 525 2,0 2,0 520 110
WME-080604 800 600 400 380 770 550 725 525 2,0 2,0 520 110
WME-080803 800 800 300 280 770 750 725 725 2,0 2,0 520 110
WME-080804 800 800 400 380 770 750 725 725 2,0 2,0 520 110
3 3mm montážní deska ohraněnými stranami
3 3mm montážní deska ohraněnými stranami
* rozměr uvádí hloubku mezi montážní deskou vnitřní stranou dveří, lem dveří snižuje tuto hodnotu zámek mm
** Platné pro objednací kód WME-G-xxxxxx
W
H
H/2
50
W1
T
D
D1
35
50
90
50
50
90
125
125
H
W
W1
D
T
D1
35
H
/2
T
F1
G1
G1
F1
F2
G2
G2
F2
F1
G1
Obj. číslo
rozvaděče **
Výška
(mm)
Šířka
(mm)
Hloubka (mm) Montážní deska (mm) Tloušťka materiálu (mm) Kabelové dno Kabelový průchod
H Rozvaděč Dveře
Mont.
deska
Velikost Počet D1
WME-100625 1000 600 300 280 970 550 925 525 2,0 2,0 520 110
WME-100603 1000 600 300 280 970 550 925 525 2,0 2,0 520 110
WME-100604 1000 600 400 380 970 550 925 525 2,0 2,0 520 110
WME-100803 1000 800 300 280 970 750 925 725 2,0 2,0 520 110
WME-100804 1000 800 400 380 970 750 925 725 2,0 2,0 520 110
WME-120603 1200 600 300 280 1170 550 1125 525 2,0 2,0 520 110
WME-120604 1200 600 400 380 1170 550 1125 525 2,0 2,0 520 110
WME-120803 1200 800 300 280 1170 750 1125 725 2,0 2,0 520 110
WME-120804 1200 800 400 380 1170 750 1125 725 2,0 2,0 520 110
3 3mm montážní deska ohraněnými stranami
3 3mm montážní deska ohraněnými stranami
* rozměr uvádí hloubku mezi montážní deskou vnitřní stranou dveří, lem dveří snižuje tuto hodnotu zámek mm
** Platné pro objednací kód WME-G-xxxxxx
20
20
8,3
Zadní stěna umístěním otvorů
20
20
8,3
Zadní stěna umístěním otvorů
.TECHNICKÉ VÝKRESY 59

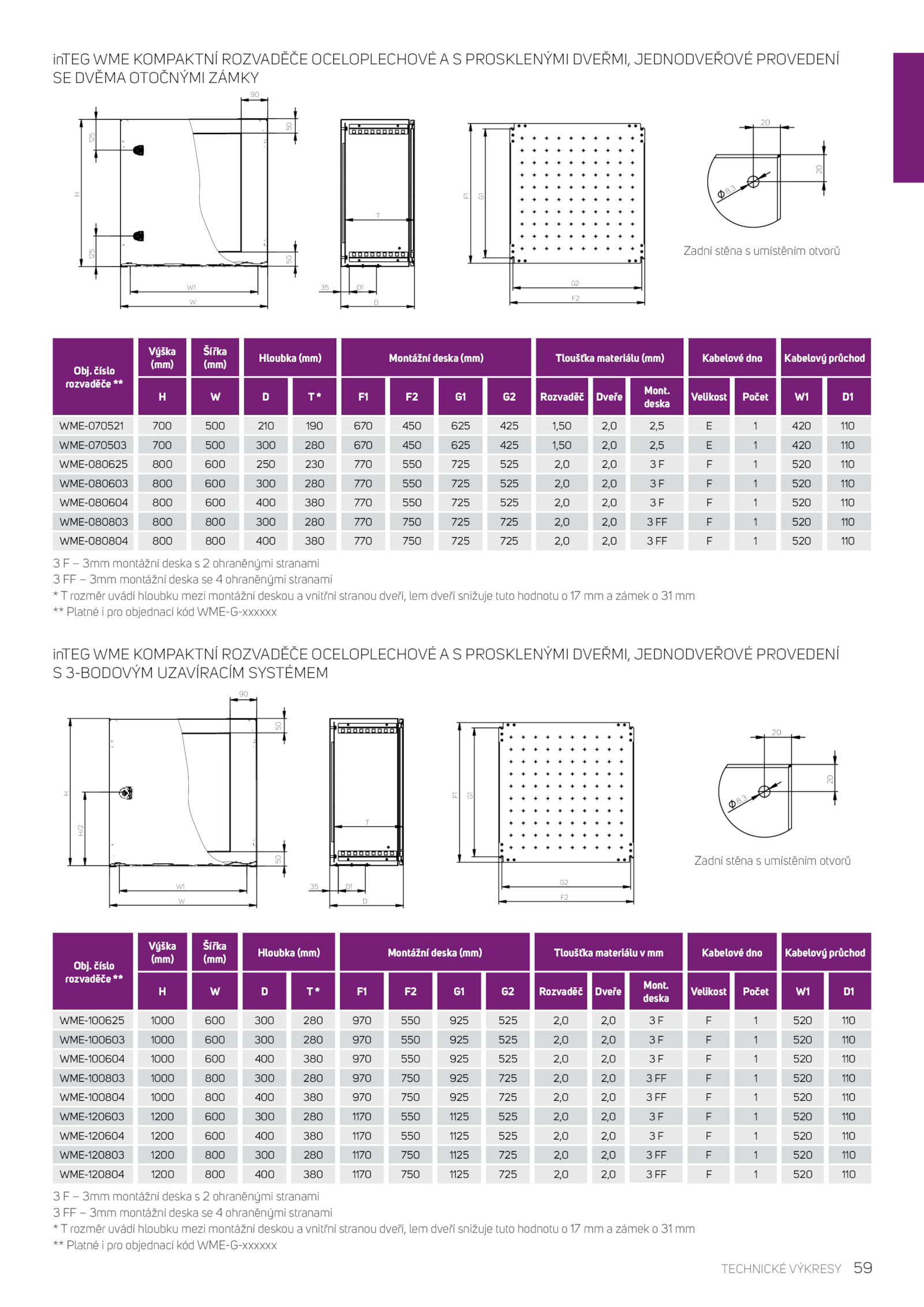

inTEG WME KOMPAKTNÍ ROZVADĚČE OCELOPLECHOVÉ PROSKLENÝMI DVEŘMI, JEDNODVEŘOVÉ PROVEDENÍ
SE DVĚMA OTOČNÝMI ZÁMKY
inTEG WME KOMPAKTNÍ ROZVADĚČE OCELOPLECHOVÉ PROSKLENÝMI DVEŘMI, JEDNODVEŘOVÉ PROVEDENÍ
S 3-BODOVÝM UZAVÍRACÍM SYSTÉMEM
W
H
50
W1
D
D1
35
50
50
90
125
125
H
W
W1
D
T
D1
35
H
W
H/2
W1
D
T
D1
35
G2
F2
F1
G1
G1
F1
F2
G2
G2
F2
Obj. číslo
rozvaděče **
Výška
(mm)
Šířka
(mm)
Hloubka (mm) Montážní deska (mm) Tloušťka materiálu Kabelové dno Kabelový průchod
H Rozvaděč Dveře
Mont
