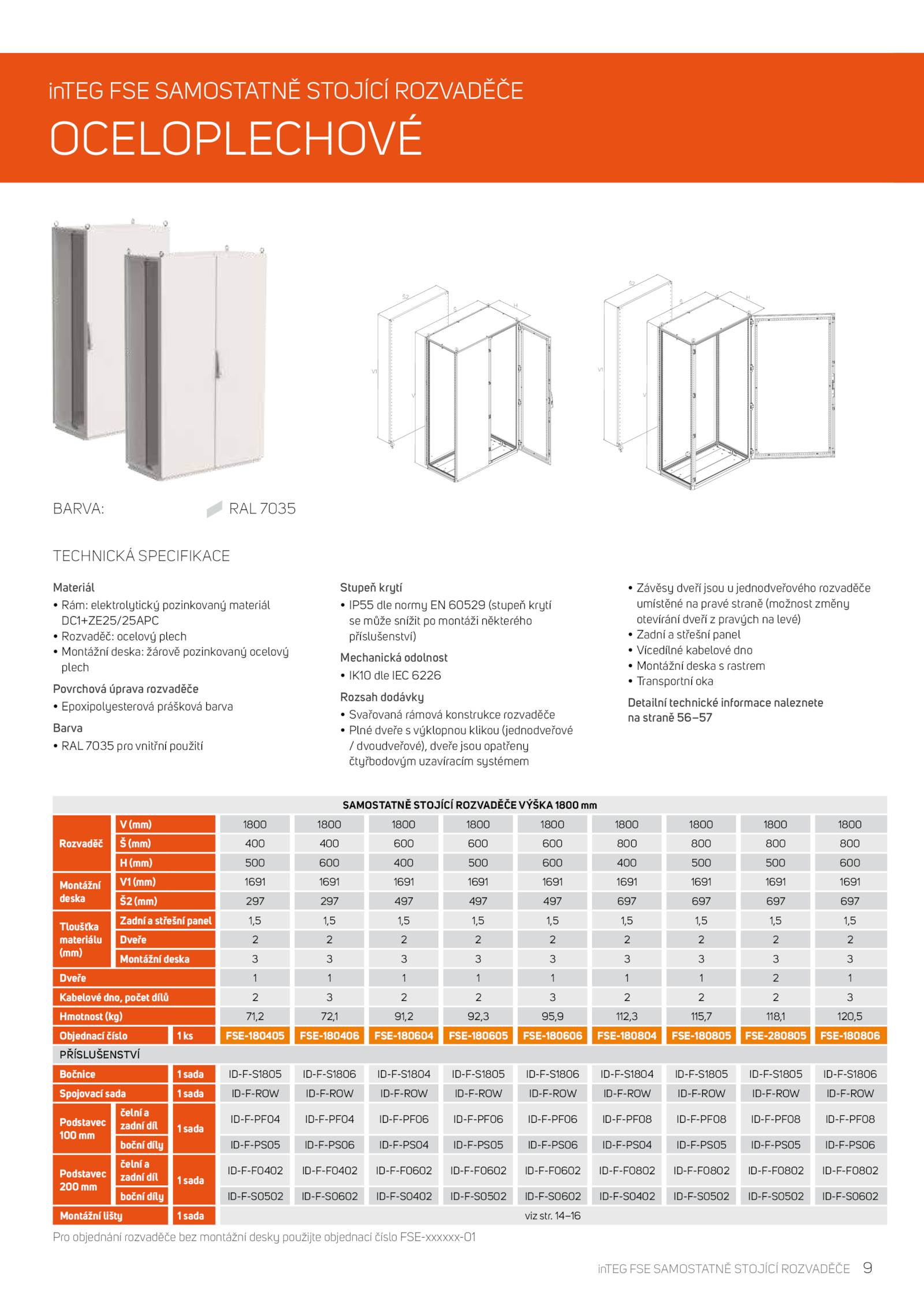

inTEG FSE SAMOSTATNĚ STOJÍCÍ ROZVADĚČE 9 V V1 H Š Š2 V V1 H Š Š2 SAMOSTATNĚ STOJÍCÍ ROZVADĚČE VÝŠKA 1800 mm Rozvaděč V (mm) 1800 1800 1800 1800 1800 1800 1800 1800 1800 Š (mm) 400 400 600 600 600 800 800 800 800 H (mm) 500 600 400 500 600 400 500 500 600 Montážní deska V1 (mm) 1691 1691 1691 1691 1691 1691 1691 1691 1691 Š2 (mm) 297 297 497 497 497 697 697 697 697 Tloušťka materiálu (mm) Zadní střešní panel 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Dveře 2 Montážní deska 3 Dveře 1 Kabelové dno, počet dílů 3 Hmotnost (kg) 71,2 72,1 91,2 92,3 95,9 112,3 115,7 118,1 120,5 Objednací číslo FSE-180405 FSE-180406 FSE-180604 FSE-180605 FSE-180606 FSE-180804 FSE-180805 FSE-280805 FSE-180806 PŘÍSLUŠENSTVÍ Bočnice sada ID-F-S1805 ID-F-S1806 ID-F-S1804 ID-F-S1805 ID-F-S1806 ID-F-S1804 ID-F-S1805 ID-F-S1805 ID-F-S1806 Spojovací sada sada ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW Podstavec 100 mm čelní a zadní díl sada ID-F-PF04 ID-F-PF04 ID-F-PF06 ID-F-PF06 ID-F-PF06 ID-F-PF08 ID-F-PF08 ID-F-PF08 ID-F-PF08 boční díly ID-F-PS05 ID-F-PS06 ID-F-PS04 ID-F-PS05 ID-F-PS06 ID-F-PS04 ID-F-PS05 ID-F-PS05 ID-F-PS06 Podstavec 200 mm čelní a zadní díl sada ID-F-F0402 ID-F-F0402 ID-F-F0602 ID-F-F0602 ID-F-F0602 ID-F-F0802 ID-F-F0802 ID-F-F0802 ID-F-F0802 boční díly ID-F-S0502 ID-F-S0602 ID-F-S0402 ID-F-S0502 ID-F-S0602 ID-F-S0402 ID-F-S0502 ID-F-S0502 ID-F-S0602 Montážní lišty sada viz str. 14–16 Pro objednání rozvaděče bez montážní desky použijte objednací číslo FSE-xxxxxx-01 inTEG FSE SAMOSTATNĚ STOJÍCÍ ROZVADĚČE OCELOPLECHOVÉ TECHNICKÁ SPECIFIKACE Materiál • Rám: elektrolytický pozinkovaný materiál DC1+ZE25/25APC • Rozvaděč: ocelový plech • Montážní deska: žárově pozinkovaný ocelový plech Povrchová úprava rozvaděče • Epoxipolyesterová prášková barva Barva • RAL 7035 pro vnitřní použití Stupeň krytí • IP55 dle normy 60529 (stupeň krytí se může snížit montáži některého příslušenství) Mechanická odolnost • IK10 dle IEC 6226 Rozsah dodávky • Svařovaná rámová konstrukce rozvaděče • Plné dveře výklopnou klikou (jednodveřové / dvoudveřové), dveře jsou opatřeny čtyřbodovým uzavíracím systémem • Závěsy dveří jsou jednodveřového rozvaděče umístěné pravé straně (možnost změny otevírání dveří pravých levé) • Zadní střešní panel • Vícedílné kabelové dno • Montážní deska rastrem • Transportní oka Detailní technické informace naleznete na straně 56–57 BARVA: RAL 7035
