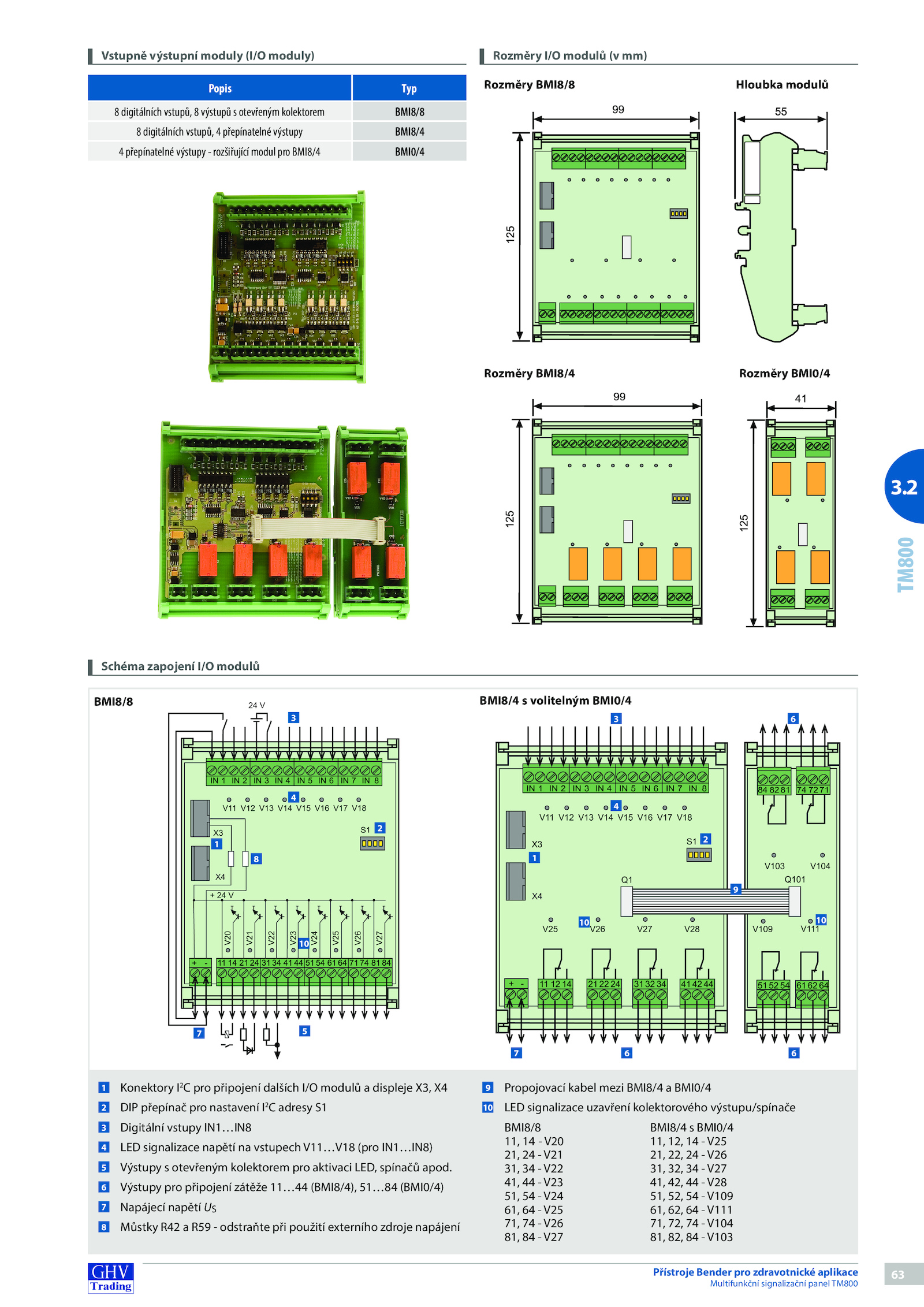

2 63 Přístroje Bender pro zdravotnické aplikace Multifunkční signalizační panel TM800 TM800 Popis Typ 8 digitálních vstupů, výstupů otevřeným kolektorem BMI8/8 8 digitálních vstupů, přepínatelné výstupy BMI8/4 4 přepínatelné výstupy rozšiřující modul pro BMI8/4 BMI0/4 Vstupně výstupní moduly (I/O moduly) Rozměry I/O modulů mm) Rozměry BMI8/8 Hloubka modulů Rozměry BMI8/4 Rozměry BMI0/4 BMI8/8 BMI8/4 volitelným BMI0/4 Schéma zapojení I/O modulů 1 Konektory I2 C pro připojení dalších I/O modulů displeje X3, X4 2 DIP přepínač pro nastavení I2 C adresy S1 3 Digitální vstupy IN1…IN8 4 LED signalizace napětí vstupech V11…V18 (pro IN1…IN8) 5 Výstupy otevřeným kolektorem pro aktivaci LED, spínačů apod. 6 Výstupy pro připojení zátěže 11…44 (BMI8/4), 51…84 (BMI0/4) 7 Napájecí napětí US 8 Můstky R42 R59 odstraňte při použití externího zdroje napájení 9 Propojovací kabel mezi BMI8/4 BMI0/4 10 LED signalizace uzavření kolektorového výstupu/spínače BMI8/8 BMI8/4 BMI0/4 11, V20 11, 12, V25 21, V21 21, 22, V26 31, V22 31, 32, V27 41, V23 41, 42, V28 51, V24 51, 52, V109 61, V25 61, 62, V111 71, V26 71, 72, V104 81, V27 81, 82, V103 1 2 3 4 1 2 3 4 5 6 6 6 7 7 8 9 10 10 10 .3
