Poznámky redaktora
Verze …-11 umožňují přijímat zobrazovat hlášení zařízení sběrnici BMS prostřednictvím digitálních
vstupů (spouštěcí signál AC/DC 10…30 režimu N/C nebo N/O napětím napájecího zdroje) nastavitelným
textem. Hlášení lze opakovat nastaveném
intervalu.cz. případě
varování/alarmu síti rozsvítí patřičná LED, zobrazí hlášení spustí akustická signalizace. takovém případě není třeba
propojovat svorky společné propojení není nutné. Čtvrtý řádek slouží pro sta-
vové informace.
Aplikace
•
Vizuální akustická signalizace
stavových poruchových hlášení
•
Zobrazení měřených hodnot
a nastavení hodnot reakce pro
účely monitorování zařízení
Bender sběrnici BMS
Certifikáty
AN410
N
L
Schéma zapojení
1
DIP přepínač zakončovacího odporu 120 BMS sběrnice
2 BMS sběrnice
3
Napájecí zdroj AN410 nebo AN450
4 Propojovací kabel MK2430 napájením sběrnicí
5 USB pro nastavování softwarem TMK-SET nebo pro čtení
historie softwarem TMK-HISTORY
6 Pouze verzí …-11: Digitální vstupy řízené vnitřním nebo vnějším
napětím nebo bezpotenciálovým kontaktem (společná 0/- vždy
pro kontakty IN1…IN12). Panel lze použít jako master na
externí sběrnici pro členění systému podsítí (1…250). Dalším tlačítek lze zobrazit podrobnější informace poruše.2
54 Přístroje Bender pro zdravotnické aplikace

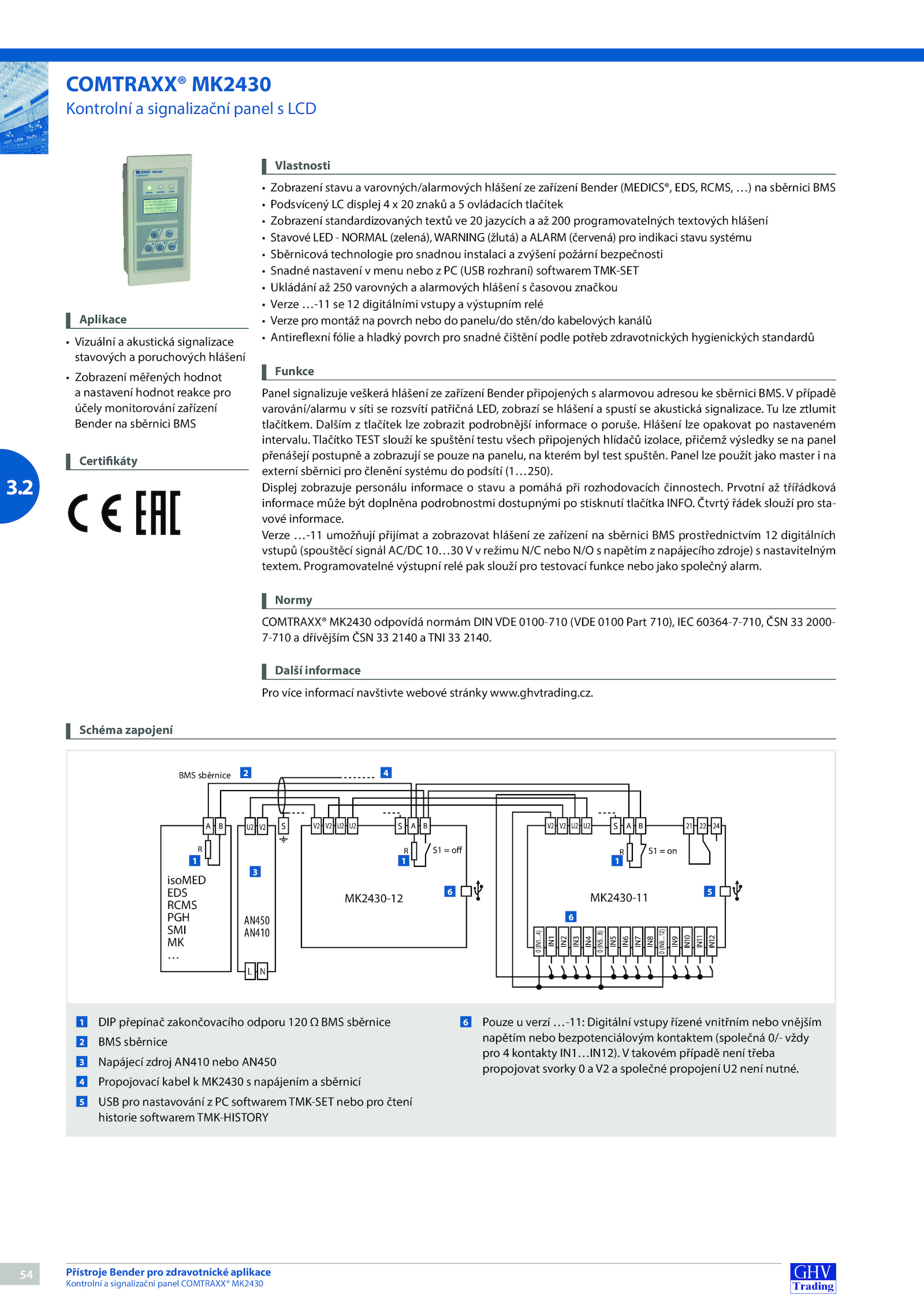

Kontrolní signalizační panel COMTRAXX® MK2430
COMTRAXX® MK2430
Kontrolní signalizační panel LCD
Vlastnosti
• Zobrazení stavu varovných/alarmových hlášení zařízení Bender (MEDICS®, EDS, RCMS, sběrnici BMS
• Podsvícený displej znaků ovládacích tlačítek
• Zobrazení standardizovaných textů jazycích 200 programovatelných textových hlášení
• Stavové LED NORMAL (zelená), WARNING (žlutá) ALARM (červená) pro indikaci stavu systému
• Sběrnicová technologie pro snadnou instalaci zvýšení požární bezpečnosti
• Snadné nastavení menu nebo (USB rozhraní) softwarem TMK-SET
• Ukládání 250 varovných alarmových hlášení časovou značkou
• Verze …-11 digitálními vstupy výstupním relé
• Verze pro montáž povrch nebo panelu/do stěn/do kabelových kanálů
• Antireflexní fólie hladký povrch pro snadné čištění podle potřeb zdravotnických hygienických standardů
Funkce
Panel signalizuje veškerá hlášení zařízení Bender připojených alarmovou adresou sběrnici BMS. lze ztlumit
tlačítkem.
Displej zobrazuje personálu informace stavu pomáhá při rozhodovacích činnostech. Tlačítko TEST slouží spuštění testu všech připojených hlídačů izolace, přičemž výsledky panel
přenášejí postupně zobrazují pouze panelu, kterém byl test spuštěn.
Další informace
Pro více informací navštivte webové stránky www. Prvotní třířádková
informace může být doplněna podrobnostmi dostupnými stisknutí tlačítka INFO.
Normy
COMTRAXX® MK2430 odpovídá normám DIN VDE 0100-710 (VDE 0100 Part 710), IEC 60364-7-710, ČSN 2000-
7-710 dřívějším ČSN 2140 TNI 2140.ghvtrading. Programovatelné výstupní relé pak slouží pro testovací funkce nebo jako společný alarm.
1 1
2
3
4
6
6 5
BMS sběrnice
isoMED
EDS
RCMS
PGH
SMI
MK
…
AN450
AN410
MK2430-12 MK2430-11
.3
