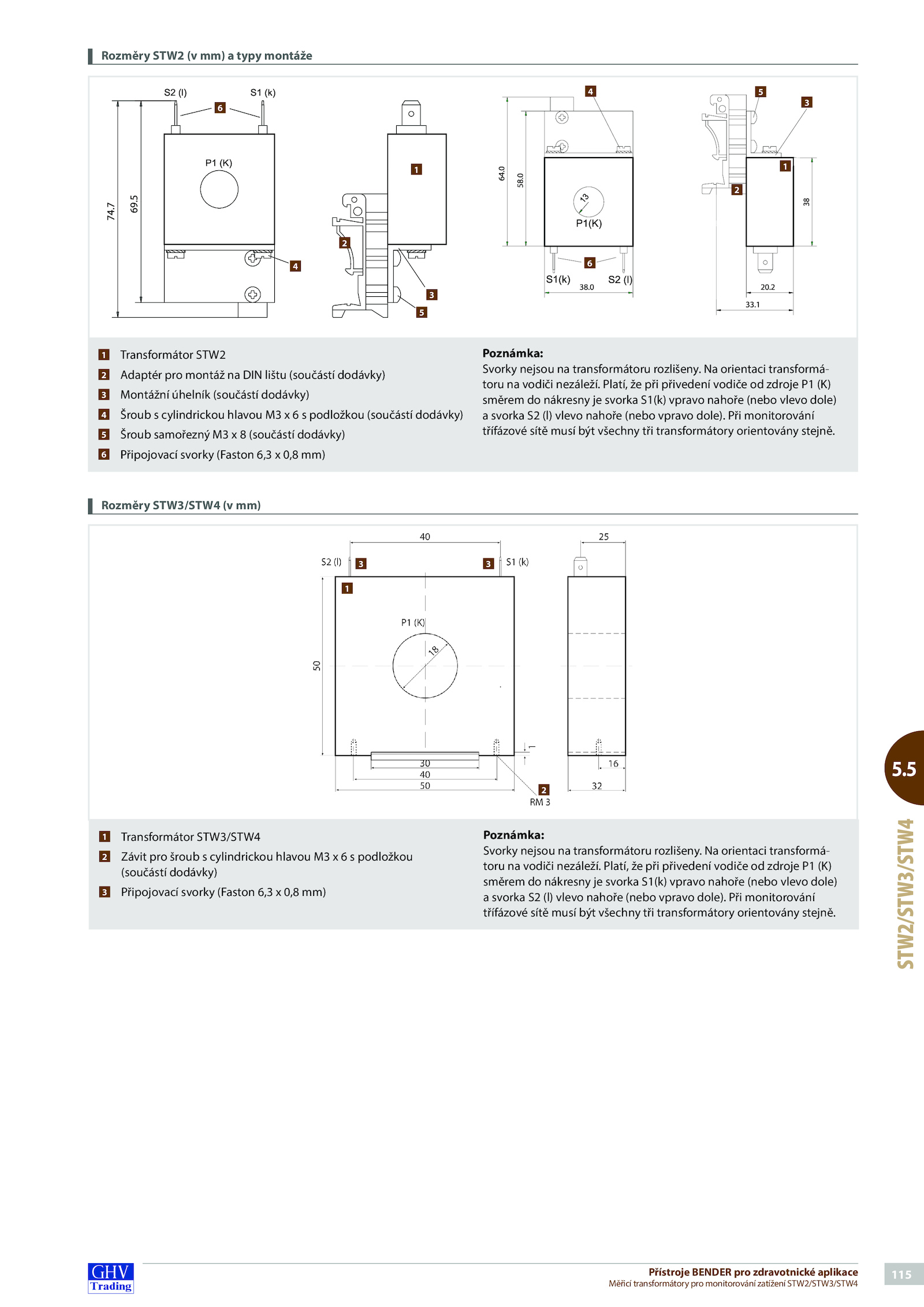

5 STW2/STW3/STW4 Rozměry STW2 mm) typy montáže Rozměry STW3/STW4 mm) 1 Transformátor STW2 2 Adaptér pro montáž DIN lištu (součástí dodávky) 3 Montážní úhelník (součástí dodávky) 4 Šroub cylindrickou hlavou podložkou (součástí dodávky) 5 Šroub samořezný (součástí dodávky) 6 Připojovací svorky (Faston 6,3 0,8 mm) Poznámka: Svorky nejsou transformátoru rozlišeny. orientaci transformá- toru vodiči nezáleží. Při monitorování třífázové sítě musí být všechny tři transformátory orientovány stejně. Platí, při přivedení vodiče zdroje (K) směrem nákresny svorka S1(k) vpravo nahoře (nebo vlevo dole) a svorka (l) vlevo nahoře (nebo vpravo dole). 2 1 3.115 Přístroje BENDER pro zdravotnické aplikace Měřicí transformátory pro monitorování zatížení STW2/STW3/STW4 5. Při monitorování třífázové sítě musí být všechny tři transformátory orientovány stejně. Platí, při přivedení vodiče zdroje (K) směrem nákresny svorka S1(k) vpravo nahoře (nebo vlevo dole) a svorka (l) vlevo nahoře (nebo vpravo dole). orientaci transformá- toru vodiči nezáleží. 3 5 4 6 2 1 3 4 5 1 2 6 1 Transformátor STW3/STW4 2 Závit pro šroub cylindrickou hlavou podložkou (součástí dodávky) 3 Připojovací svorky (Faston 6,3 0,8 mm) Poznámka: Svorky nejsou transformátoru rozlišeny
