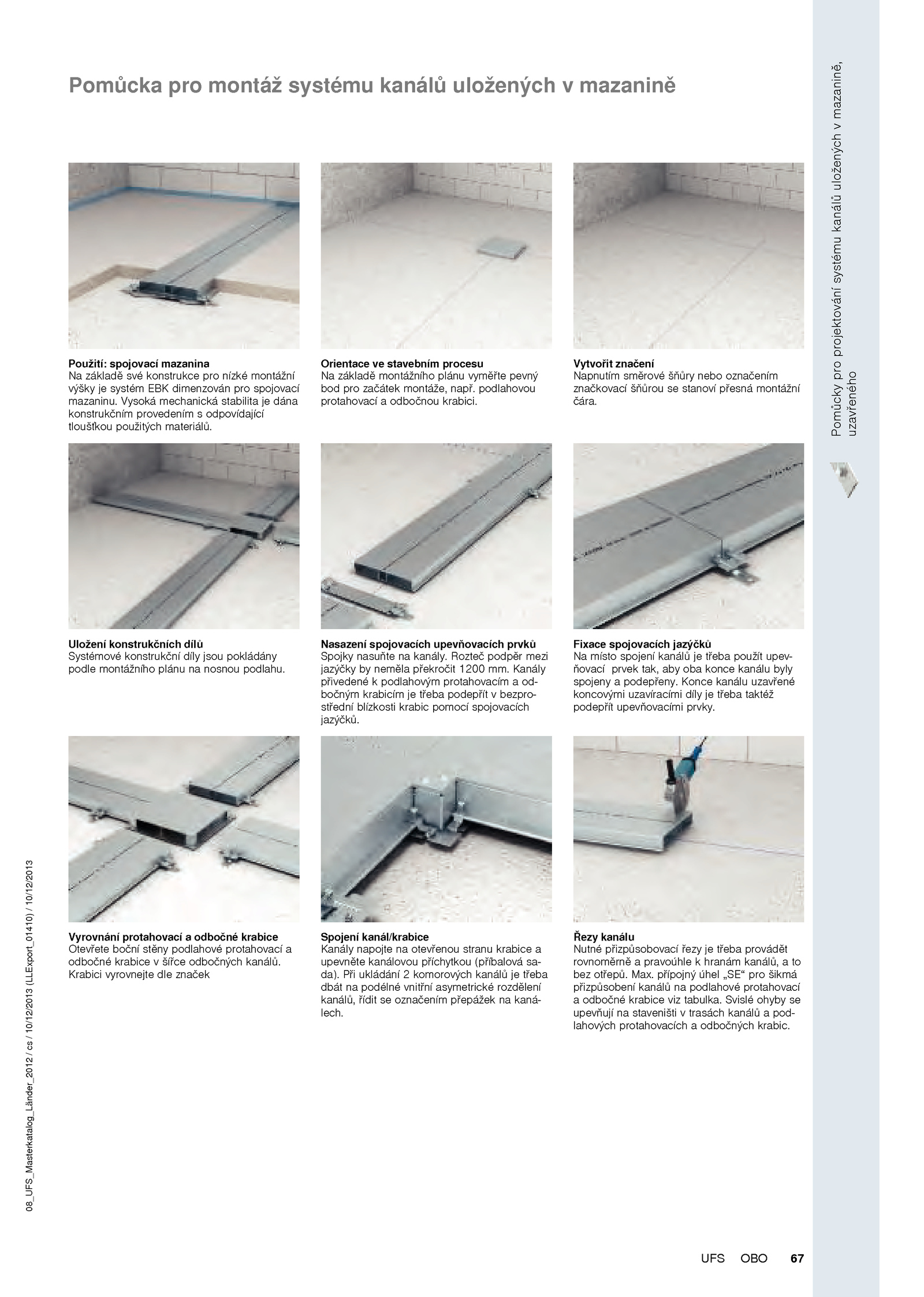

Vyrovnání protahovací odbočné krabice Otevřete boční stěny podlahové protahovací a odbočné krabice šířce odbočných kanálů. Svislé ohyby se upevňují staveništi trasách kanálů pod- lahových protahovacích odbočných krabic. Kanály přivedené podlahovým protahovacím od- bočným krabicím třeba podepřít bezpro- střední blízkosti krabic pomocí spojovacích jazýčků. Fixace spojovacích jazýčků Na místo spojení kanálů třeba použít upev- ňovací prvek tak, aby oba konce kanálu byly spojeny podepřeny. podlahovou protahovací odbočnou krabici. Konce kanálu uzavřené koncovými uzavíracími díly třeba taktéž podepřít upevňovacími prvky. Vysoká mechanická stabilita dána konstrukčním provedením odpovídající tloušťkou použitých materiálů. Max. Orientace stavebním procesu Na základě montážního plánu vyměřte pevný bod pro začátek montáže, např. . Vytvořit značení Napnutím směrové šňůry nebo označením značkovací šňůrou stanoví přesná montážní čára. Uložení konstrukčních dílů Systémové konstrukční díly jsou pokládány podle montážního plánu nosnou podlahu. Rozteč podpěr mezi jazýčky neměla překročit 1200 mm. Při ukládání komorových kanálů třeba dbát podélné vnitřní asymetrické rozdělení kanálů, řídit označením přepážek kaná- lech. Řezy kanálu Nutné přizpůsobovací řezy třeba provádět rovnoměrně pravoúhle hranám kanálů, to bez otřepů. Krabici vyrovnejte dle značek Spojení kanál/krabice Kanály napojte otevřenou stranu krabice a upevněte kanálovou příchytkou (příbalová sa- da).Pomůckyproprojektovánísystémukanálůuloženýchvmazanině, uzavřeného 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 67OBOUFS Pomůcka pro montáž systému kanálů uložených mazanině Použití: spojovací mazanina Na základě své konstrukce pro nízké montážní výšky systém EBK dimenzován pro spojovací mazaninu. Nasazení spojovacích upevňovacích prvků Spojky nasuňte kanály. přípojný úhel „SE“ pro šikmá přizpůsobení kanálů podlahové protahovací a odbočné krabice viz tabulka
