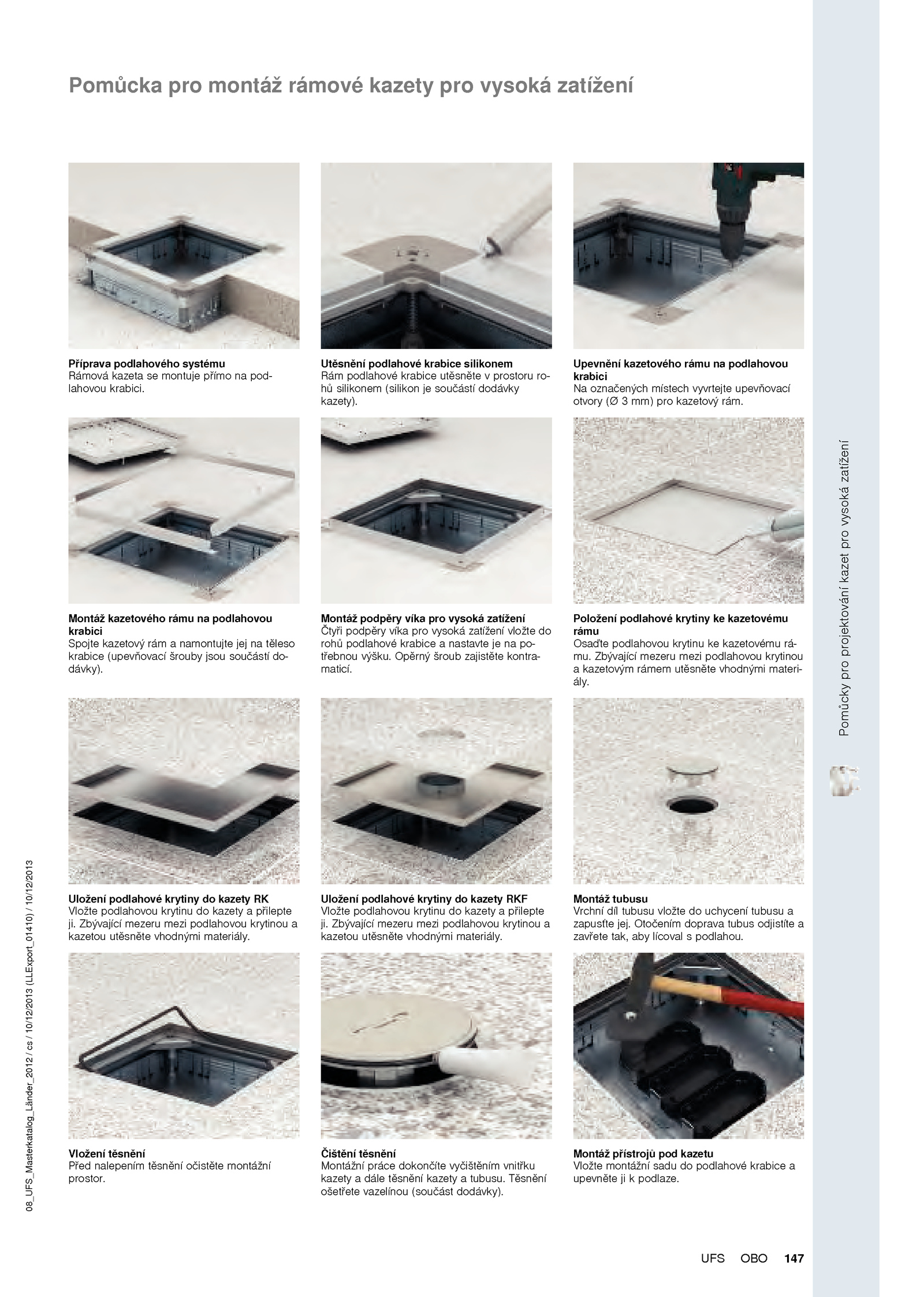

Montáž tubusu Vrchní díl tubusu vložte uchycení tubusu a zapusťte jej. Zbývající mezeru mezi podlahovou krytinou a kazetovým rámem utěsněte vhodnými materi- ály. . Montáž podpěry víka pro vysoká zatížení Čtyři podpěry víka pro vysoká zatížení vložte do rohů podlahové krabice nastavte po- třebnou výšku. Zbývající mezeru mezi podlahovou krytinou a kazetou utěsněte vhodnými materiály. Čištění těsnění Montážní práce dokončíte vyčištěním vnitřku kazety dále těsnění kazety tubusu. Vložení těsnění Před nalepením těsnění očistěte montážní prostor. Utěsnění podlahové krabice silikonem Rám podlahové krabice utěsněte prostoru ro- hů silikonem (silikon součástí dodávky kazety). Upevnění kazetového rámu podlahovou krabici Na označených místech vyvrtejte upevňovací otvory mm) pro kazetový rám. Opěrný šroub zajistěte kontra- maticí. Montáž přístrojů pod kazetu Vložte montážní sadu podlahové krabice a upevněte podlaze. Položení podlahové krytiny kazetovému rámu Osaďte podlahovou krytinu kazetovému rá- mu. Montáž kazetového rámu podlahovou krabici Spojte kazetový rám namontujte jej těleso krabice (upevňovací šrouby jsou součástí do- dávky). Uložení podlahové krytiny kazety RK Vložte podlahovou krytinu kazety přilepte ji. Zbývající mezeru mezi podlahovou krytinou a kazetou utěsněte vhodnými materiály.Pomůckyproprojektováníkazetprovysokázatížení 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 147OBOUFS Pomůcka pro montáž rámové kazety pro vysoká zatížení Příprava podlahového systému Rámová kazeta montuje přímo pod- lahovou krabici. Těsnění ošetřete vazelínou (součást dodávky). Otočením doprava tubus odjistíte a zavřete tak, aby lícoval podlahou. Uložení podlahové krytiny kazety RKF Vložte podlahovou krytinu kazety přilepte ji
