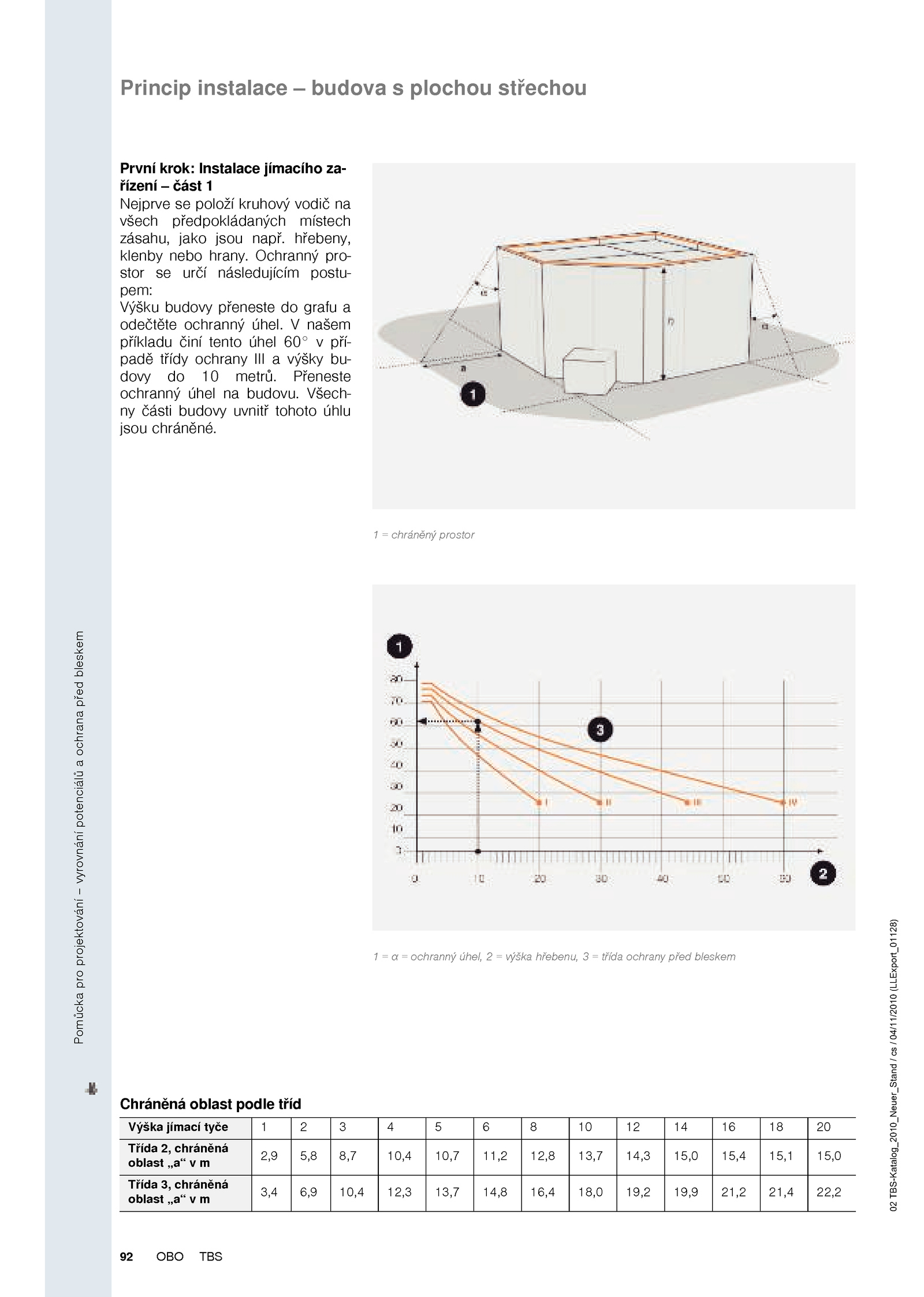

Princip instalace budova plochou střechou
První krok: Instalace jímacího zařízení část Nejprve položí kruhový vodič všech předpokládaných místech zásahu, jako jsou např. hřebeny, klenby nebo hrany. našem příkladu činí tento úhel 60° případě třídy ochrany III výšky budovy 10 metrů.
1 chráněný prostor
Pomůcka pro projektování vyrovnání potenciálů ochrana před bleskem
1 ochranný úhel, výška hřebenu, třída ochrany před bleskem
Chráněná oblast podle tříd
Výška jímací tyče
Třída chráněná oblast „a“ Třída chráněná oblast „a“ m
1 2,9 3,4
2 5,8 6,9
3 8,7 10,4
4 10,4 12,3
5 10,7 13,7
6 11,2 14,8
8 12,8 16,4
10 13,7 18,0
12 14,3 19,2
14 15,0 19,9
16 15,4 21,2
18 15,1 21,4
20 15,0 22,2
92
OBO
TBS
02 TBS-Katalog_2010_Neuer_Stand 04/11/2010 (LLExport_01128)
. Přeneste ochranný úhel budovu. Všechny části budovy uvnitř tohoto úhlu jsou chráněné. Ochranný prostor určí následujícím postupem: Výšku budovy přeneste do grafu odečtěte ochranný úhel
