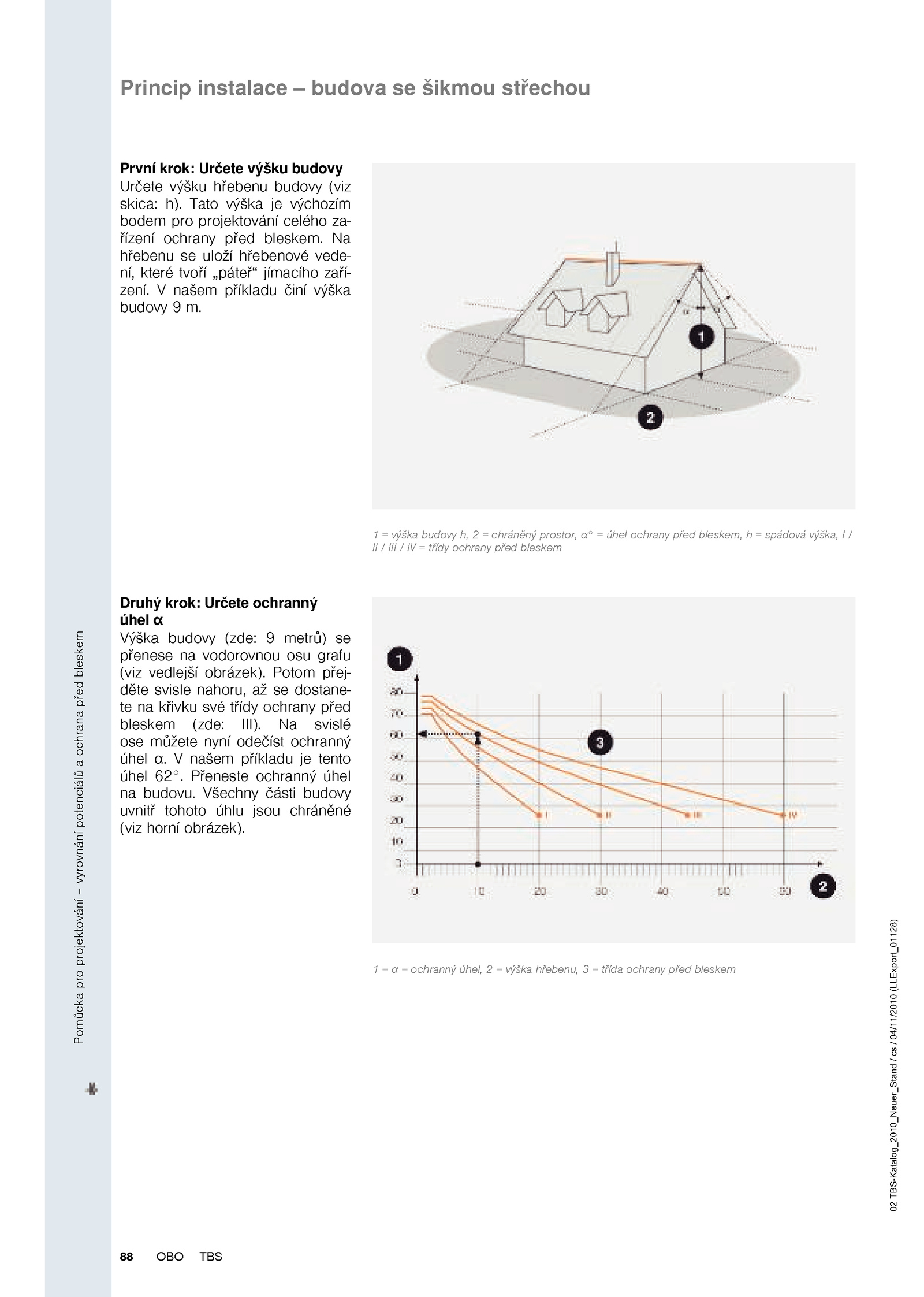

hřebenu uloží hřebenové vedení, které tvoří „páteř“ jímacího zařízení. Všechny části budovy uvnitř tohoto úhlu jsou chráněné (viz horní obrázek).Princip instalace budova šikmou střechou
První krok: Určete výšku budovy Určete výšku hřebenu budovy (viz skica: h). Tato výška výchozím bodem pro projektování celého zařízení ochrany před bleskem.
1 výška budovy chráněný prostor, úhel ochrany před bleskem, spádová výška, III třídy ochrany před bleskem
Pomůcka pro projektování vyrovnání potenciálů ochrana před bleskem
Druhý krok: Určete ochranný úhel Výška budovy (zde: metrů) přenese vodorovnou osu grafu (viz vedlejší obrázek). našem příkladu činí výška budovy 9 m. svislé ose můžete nyní odečíst ochranný úhel našem příkladu tento úhel 62°. Přeneste ochranný úhel budovu.
1 ochranný úhel, výška hřebenu, třída ochrany před bleskem
88
OBO
TBS
02 TBS-Katalog_2010_Neuer_Stand 04/11/2010 (LLExport_01128)
. Potom přejděte svisle nahoru, dostanete křivku své třídy ochrany před bleskem (zde: III)
