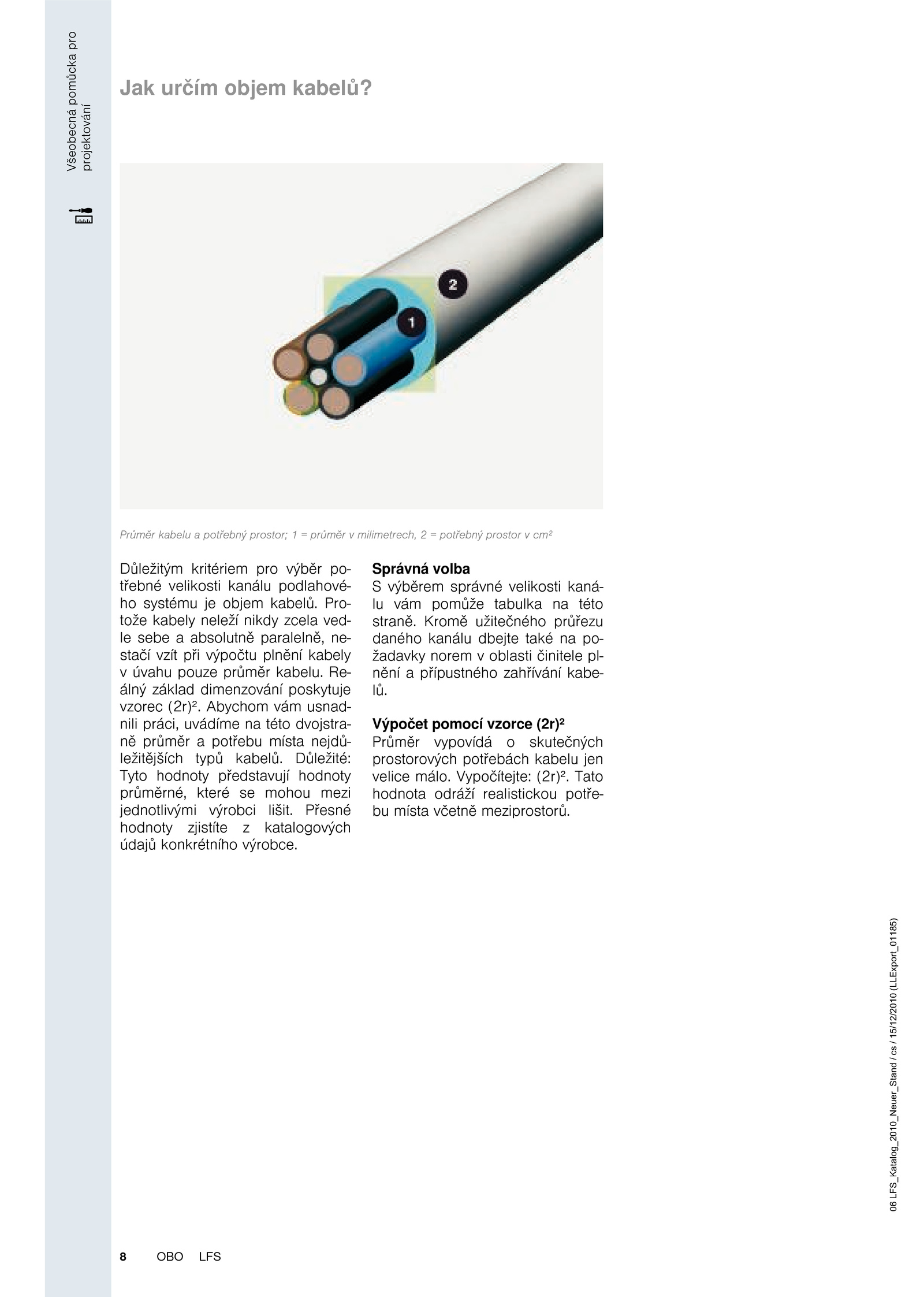

Vypočítejte: (2r)². Přesné hodnoty zjistíte katalogových údajů konkrétního výrobce.OBO LFS 06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) Jak určím objem kabelů? Všeobecnápomůckapro projektování Průměr kabelu potřebný prostor; průměr milimetrech, potřebný prostor cm² Důležitým kritériem pro výběr po- třebné velikosti kanálu podlahové- ho systému objem kabelů. . Správná volba S výběrem správné velikosti kaná- lu vám pomůže tabulka této straně. Pro- tože kabely neleží nikdy zcela ved- le sebe absolutně paralelně, ne- stačí vzít při výpočtu plnění kabely v úvahu pouze průměr kabelu. Tato hodnota odráží realistickou potře- bu místa včetně meziprostorů. Výpočet pomocí vzorce (2r)² Průměr vypovídá skutečných prostorových potřebách kabelu jen velice málo. Kromě užitečného průřezu daného kanálu dbejte také po- žadavky norem oblasti činitele pl- nění přípustného zahřívání kabe- lů. Abychom vám usnad- nili práci, uvádíme této dvojstra- ně průměr potřebu místa nejdů- ležitějších typů kabelů. Důležité: Tyto hodnoty představují hodnoty průměrné, které mohou mezi jednotlivými výrobci lišit. Re- álný základ dimenzování poskytuje vzorec (2r)²
