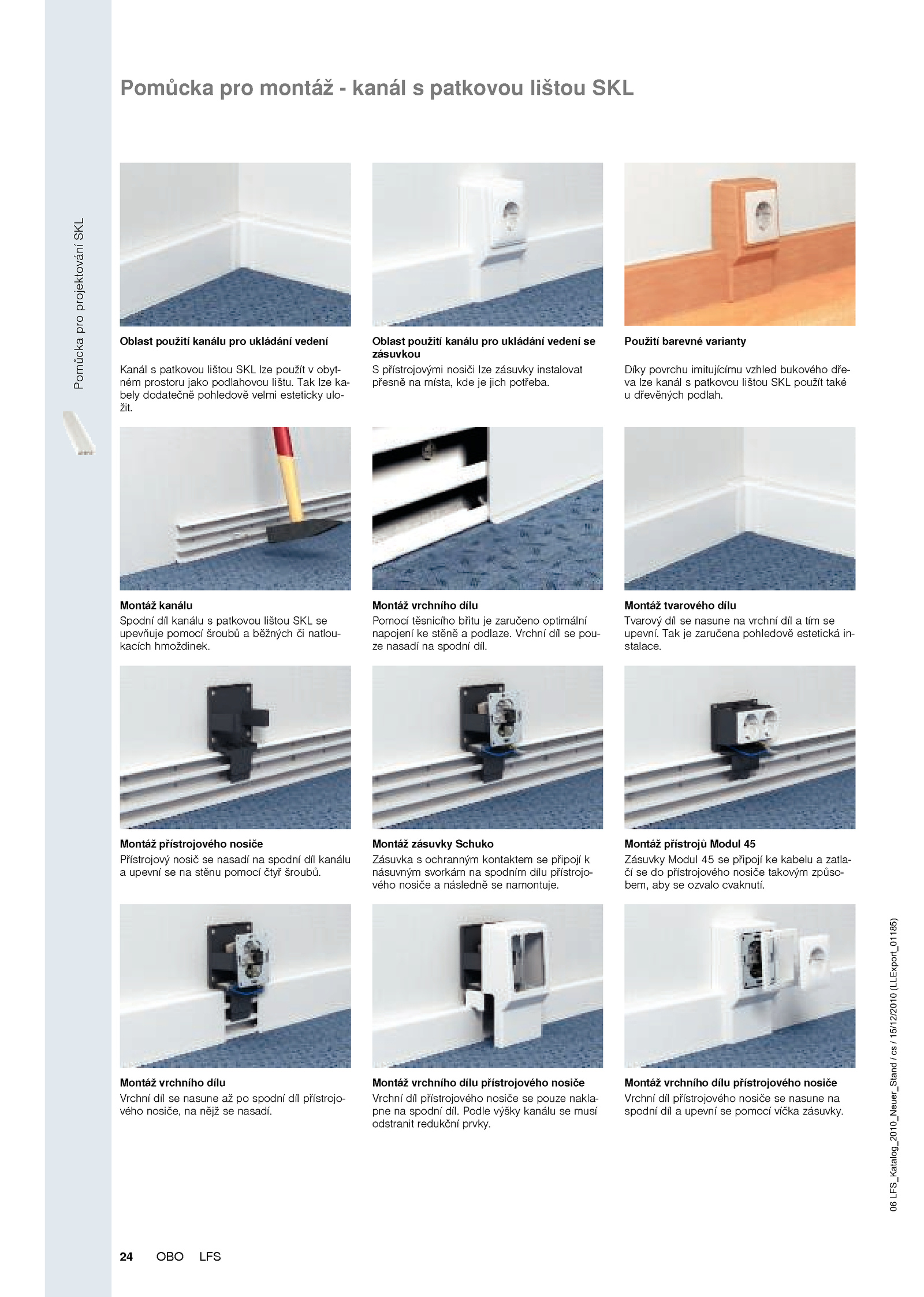

OBO LFS 06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) Pomůcka pro montáž kanál patkovou lištou SKL PomůckaproprojektováníSKL Kanál patkovou lištou SKL lze použít obyt- ném prostoru jako podlahovou lištu. Montáž vrchního dílu přístrojového nosiče . Montáž přístrojového nosiče Zásuvka ochranným kontaktem připojí k násuvným svorkám spodním dílu přístrojo- vého nosiče následně namontuje. Oblast použití kanálu pro ukládání vedení se zásuvkou Díky povrchu imitujícímu vzhled bukového dře- va lze kanál patkovou lištou SKL použít také u dřevěných podlah. Montáž kanálu Pomocí těsnicího břitu zaručeno optimální napojení stěně podlaze. Montáž vrchního dílu přístrojového nosiče Vrchní díl přístrojového nosiče nasune na spodní díl upevní pomocí víčka zásuvky. Montáž tvarového dílu Přístrojový nosič nasadí spodní díl kanálu a upevní stěnu pomocí čtyř šroubů. Vrchní díl pou- ze nasadí spodní díl. Montáž vrchního dílu Vrchní díl přístrojového nosiče pouze nakla- pne spodní díl. Oblast použití kanálu pro ukládání vedení S přístrojovými nosiči lze zásuvky instalovat přesně místa, kde jich potřeba. Montáž vrchního dílu Tvarový díl nasune vrchní díl tím se upevní. Montáž přístrojů Modul 45 Vrchní díl nasune spodní díl přístrojo- vého nosiče, nějž nasadí. Tak lze ka- bely dodatečně pohledově velmi esteticky ulo- žit. Montáž zásuvky Schuko Zásuvky Modul připojí kabelu zatla- čí přístrojového nosiče takovým způso- bem, aby ozvalo cvaknutí. Použití barevné varianty Spodní díl kanálu patkovou lištou SKL se upevňuje pomocí šroubů běžných natlou- kacích hmoždinek. Tak zaručena pohledově estetická in- stalace. Podle výšky kanálu musí odstranit redukční prvky
