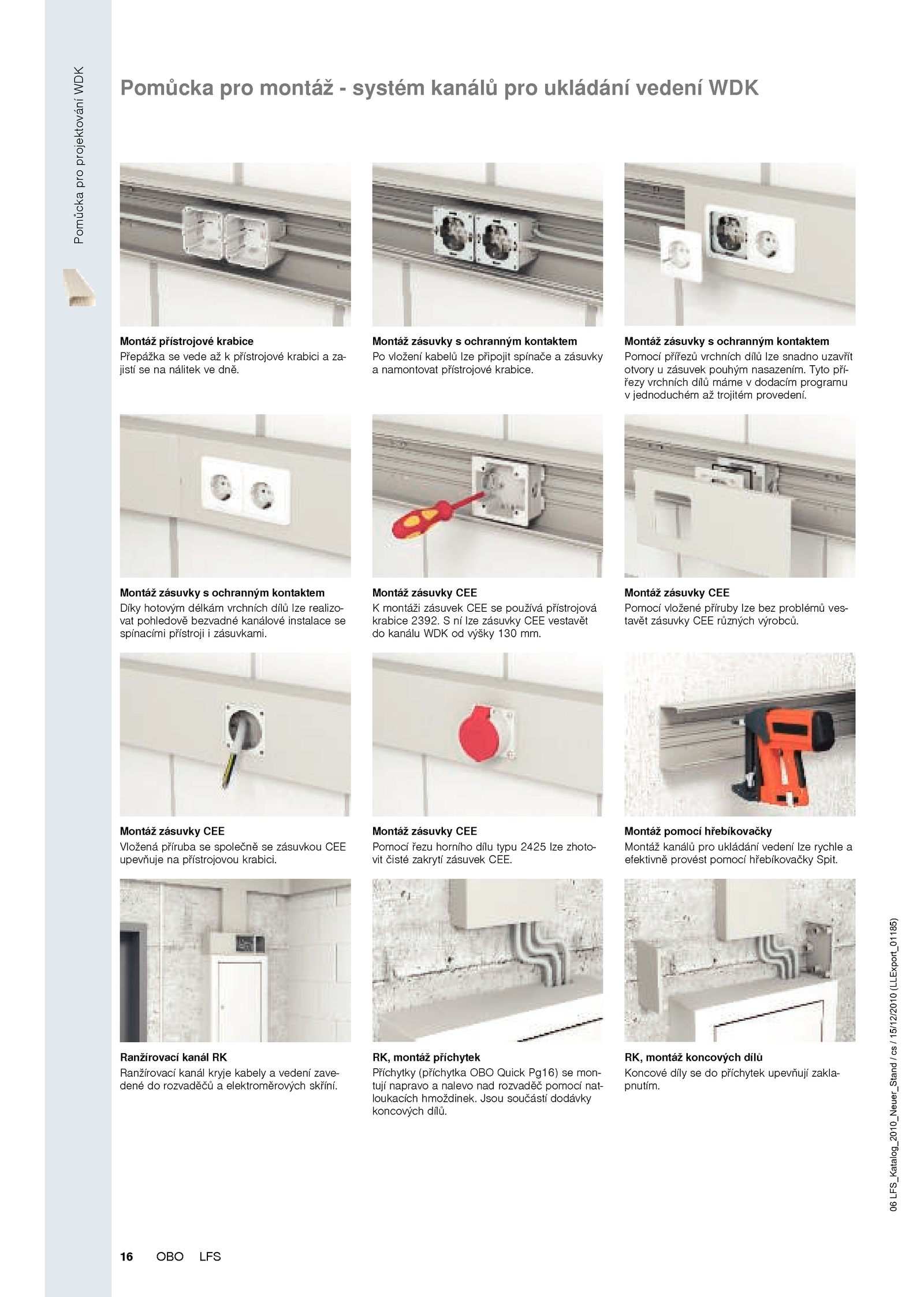

OBO LFS 06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) Pomůcka pro montáž systém kanálů pro ukládání vedení WDK PomůckaproprojektováníWDK Přepážka vede přístrojové krabici za- jistí nálitek dně. Ranžírovací kanál RK Příchytky (příchytka OBO Quick Pg16) mon- tují napravo nalevo nad rozvaděč pomocí nat- loukacích hmoždinek. Montáž pomocí hřebíkovačky Ranžírovací kanál kryje kabely vedení zave- dené rozvaděčů elektroměrových skříní. lze zásuvky CEE vestavět do kanálu WDK výšky 130 mm. Jsou součástí dodávky koncových dílů. RK, montáž příchytek Koncové díly příchytek upevňují zakla- pnutím. Montáž zásuvky CEE Pomocí řezu horního dílu typu 2425 lze zhoto- vit čisté zakrytí zásuvek CEE. Montáž zásuvky ochranným kontaktem Pomocí přířezů vrchních dílů lze snadno uzavřít otvory zásuvek pouhým nasazením. Montáž zásuvky CEE Montáž kanálů pro ukládání vedení lze rychle a efektivně provést pomocí hřebíkovačky Spit. Montáž zásuvky CEE Pomocí vložené příruby lze bez problémů ves- tavět zásuvky CEE různých výrobců. Montáž zásuvky ochranným kontaktem K montáži zásuvek CEE používá přístrojová krabice 2392. Montáž zásuvky CEE Vložená příruba společně zásuvkou CEE upevňuje přístrojovou krabici. Montáž přístrojové krabice Po vložení kabelů lze připojit spínače zásuvky a namontovat přístrojové krabice. RK, montáž koncových dílů . Tyto pří- řezy vrchních dílů máme dodacím programu v jednoduchém trojitém provedení. Montáž zásuvky ochranným kontaktem Díky hotovým délkám vrchních dílů lze realizo- vat pohledově bezvadné kanálové instalace se spínacími přístroji zásuvkami
