ඹ Nastavení tepelné spouště L
ය Zpoždění tepelné spouště L
ර Nastavení sklonu charakteristiky tepelné spouště (I4
t aVI, SI, EI)
Nastavení selektivní spouště S
ල Nastavení sklonu charakteristiky selektivní spouště (I2
t ON/OFF)
Zpoždění selektivní spouště S
Nastavení zkratové spouště I
ව Nastavení hodnoty zemní ochrany G
ශ Nastavení sklonu charakteristiky zemní ochrany (I²t ON/OFF)
LT Rozsah tepelné spouště L
ST Rozsah selektivní spouště S
INST Rozsah zkratové spouště I
GF Zemní ochrana G

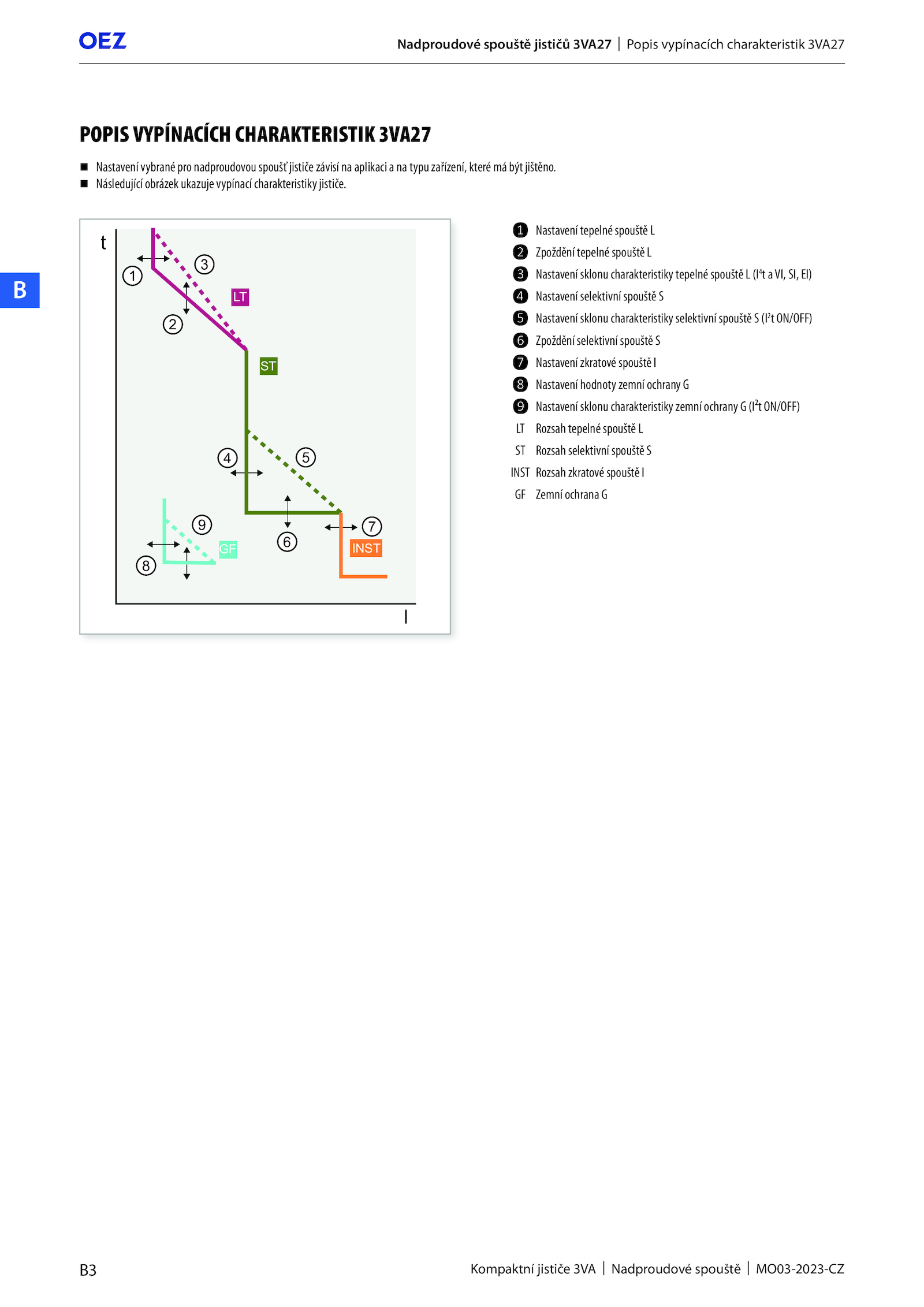

POPIS VYPÍNACÍCH CHARAKTERISTIK 3VA27
Nadproudové spouště jističů 3VA27 Popis vypínacích charakteristik 3VA27
.Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
B
Nastavení vybrané pro nadproudovou spoušť jističe závisí aplikaci typu zařízení, které být jištěno.
Následující obrázek ukazuje vypínací charakteristiky jističe
