jištění obvodu musí-
me použít pojistku nebo jistič, které spolehlivě vypnou zkratovaný obvod. předřazené pojistce jističi.Velikostmaximálníhoprůchozíhozkratového
proudu označujeme jako jmenovitý podmíněný zkratový proud Inc. předřazená Jmenovitý podmíněný zkratový proud
OFI [A] pojistka Inc [kA]
4pólové 100 125 125 kA
Jmenovitý podmíněný zkratový proud předřazenou pojistkou
Jmenovitý podmíněný zkratový proud předřazeným jističem
Proudový Předřazený jistič Jmenovitý podmíněný zkratový proud
chránič Typ jističe Inc [kA]
OFI
LTN, LVN jističe chrániče kA
LTE jističe chrániče kA
.
Provedení Max. Následující tabulky uvádí
jmenovitý podmíněný zkratový proud závislosti max. Proudový chránič
musívydržetpouzeprůchodzkratovéhoproudu.Minia
C34
OFI Proudové chrániče

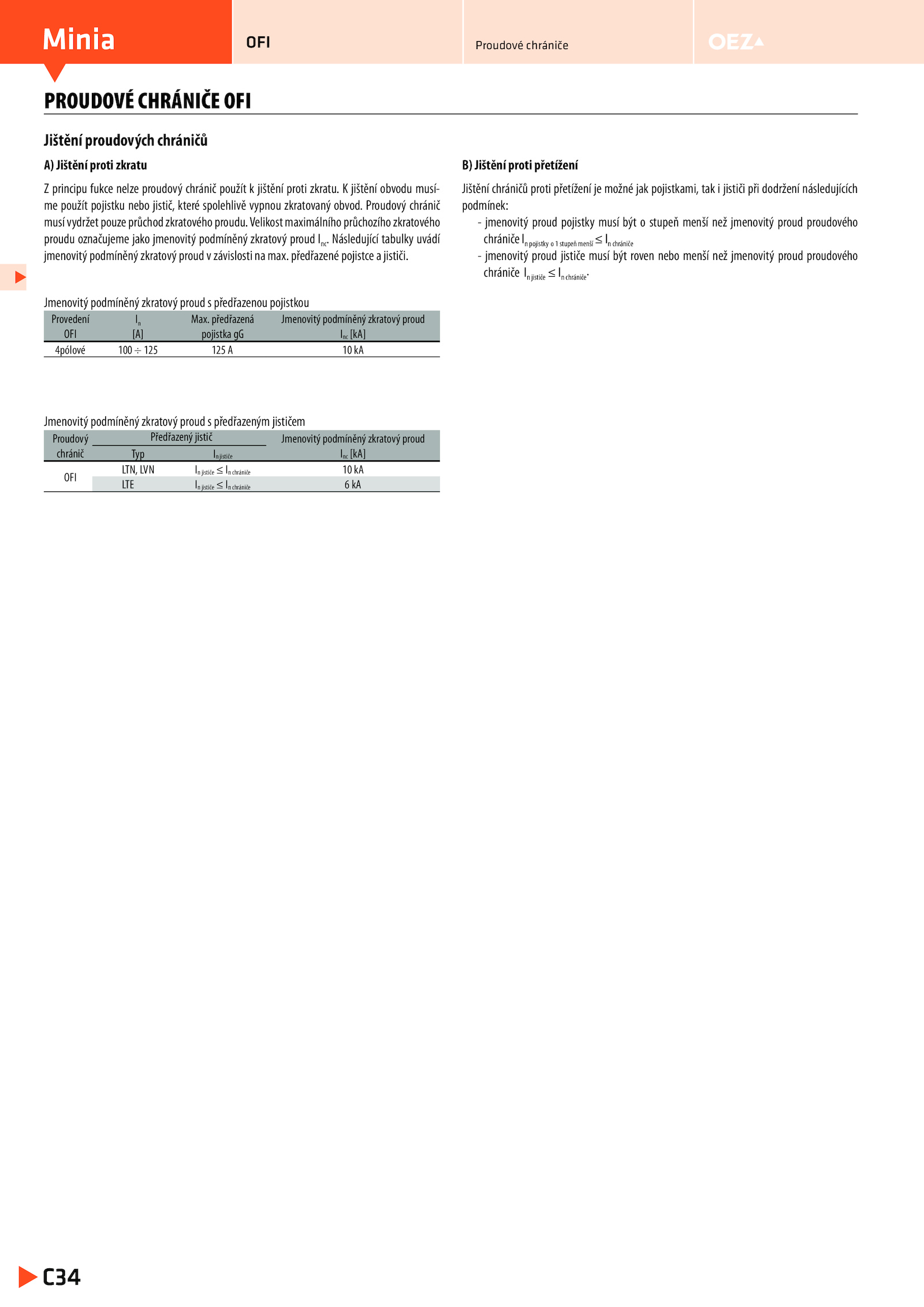

PROUDOVÉ CHRÁNIČE OFI
Jištění proudových chráničů
A) Jištění proti zkratu
Z principu fukce nelze proudový chránič použít jištění proti zkratu.
B) Jištění proti přetížení
Jištění chráničů proti přetížení možné jak pojistkami, tak jističi při dodržení následujících
podmínek:
- jmenovitý proud pojistky musí být stupeň menší než jmenovitý proud proudového
chrániče pojistky stupeň menší chrániče
- jmenovitý proud jističe musí být roven nebo menší než jmenovitý proud proudového
chrániče jističe chrániče
