. Tento typ je
někdy označován jako francouzský. Liší provedením zem-
ního kontaktu, který proveden dvěma kontaktními
plíšky umístěnými obvodu zásuvky.
ZSF-., ZSF-.Minia
H23
ZSE, ZSF Ostatní přístroje

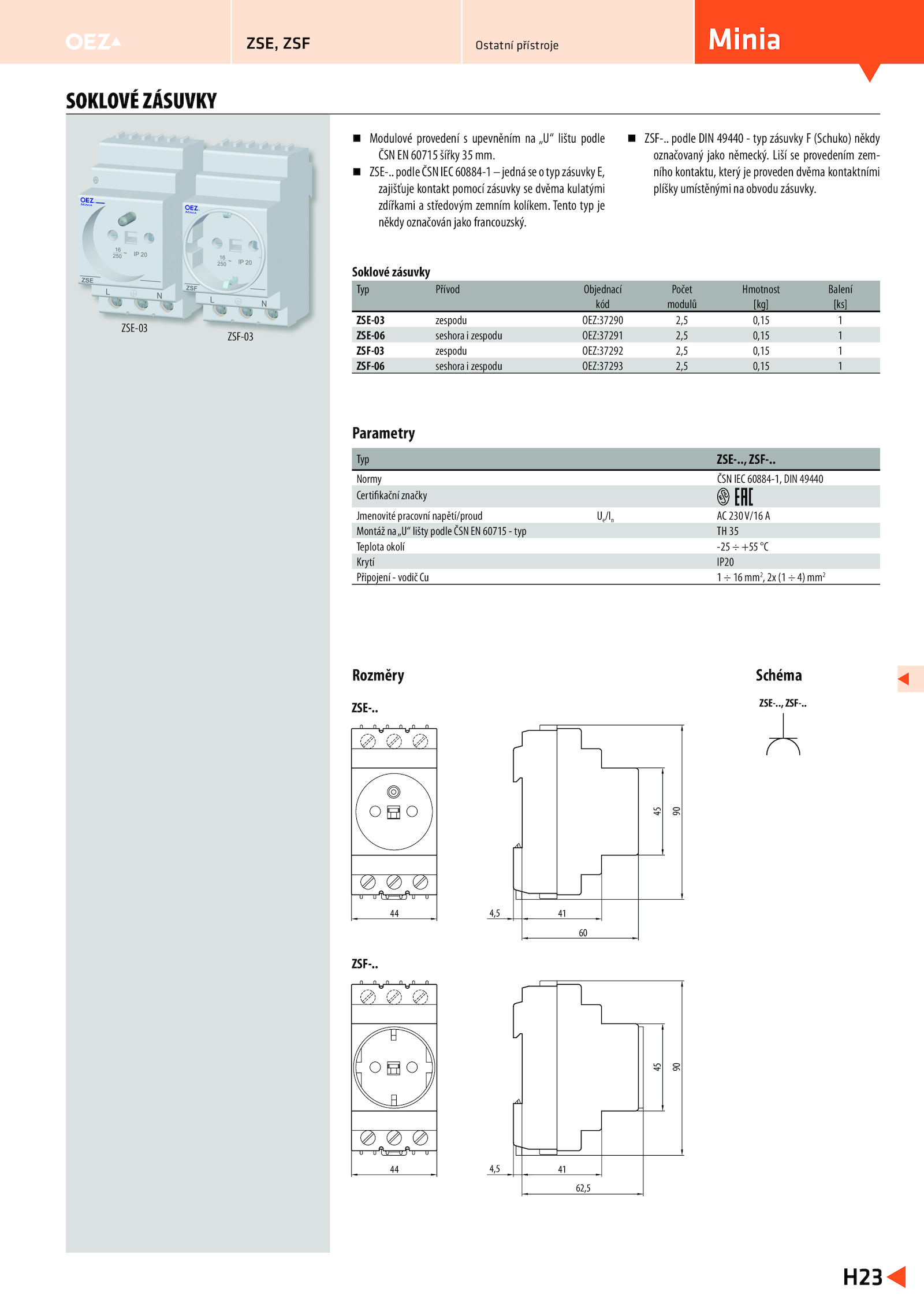

SOKLOVÉ ZÁSUVKY
Rozměry Schéma
44
90
45
4,5
60
41
ZSE-.
Typ ZSE-..., ZSF-. podle DIN 49440 typ zásuvky (Schuko) někdy
označovaný jako německý.
ZSE-.podleČSNIEC60884-1–jednáseotypzásuvkyE,
zajišťuje kontakt pomocí zásuvky dvěma kulatými
zdířkami středovým zemním kolíkem.
44
62,5
90
4,5 41
45
ZSF-.
Soklové zásuvky
Typ Přívod Objednací Počet Hmotnost Balení
kód modulů [kg] [ks]
ZSE-03 zespodu OEZ:37290 2,5 0,15 1
ZSE-06 seshora zespodu OEZ:37291 2,5 0,15 1
ZSF-03 zespodu OEZ:37292 2,5 0,15 1
ZSF-06 seshora zespodu OEZ:37293 2,5 0,15 1
ZSE-03
ZSF-03
..
Normy ČSN IEC 60884-1, DIN 49440
Certifikační značky
Jmenovité pracovní napětí/proud Ue/In 230V/16 A
Montáž na„U“ lišty podle ČSN 60715 typ 35
Teplota okolí -25 +55 °C
Krytí IP20
Připojení vodič mm2
, mm2
Parametry
Modulové provedení upevněním „U“ lištu podle
ČSN 60715 šířky mm.....
ZSE-
