Tento prvek rovněž podílí výborných vlastnostech mezních
situacích například při požáru.
Podélníky
ø 4,0 mm
typ M2, M2-G
průměr drátu
zajišťují přenos sil podél žlabu podílí tak jejich nosnosti.
Tyto vlastnosti jsou nutné zejména mezních situacích, kterými
mohou být požáry, zemětřesení, rozsáhlé nehody podobné udá-
losti fatálními následky. Zároveň je
možné tento typ žlabu instalovat přímo stěnu pomocí nosníků
řady NZM.
V neposlední řadě kombinace těchto výjimečných konstrukčních
prvků přispívá ochraně osob, které manipulují žlaby MERKUR 2
nejen stavbě, ale skladu při samotné instalaci kabeláže do
žlabů zajišťuje jejich bezpečné uložení bez poškození izolace. Zároveň
napomáhá rozložit váhu instalované kabeláže.
•
Tvarovanému vrchnímu lemu, který opět kombinaci dvojitým
příčníkem přispívá zvýšení tuhosti pevnosti žlabu ze
jmé
na díky svému tvarování provedení dvou svárů připevnění
k dvojitému příčníku.
Typ M2-G díky své polouzavřené konstrukci koncipován právě pro
zjednodušení přímé stropní instalace bez nutnosti použití závito-
vých tyčí, ale pouze použitím držáku DZM 12.

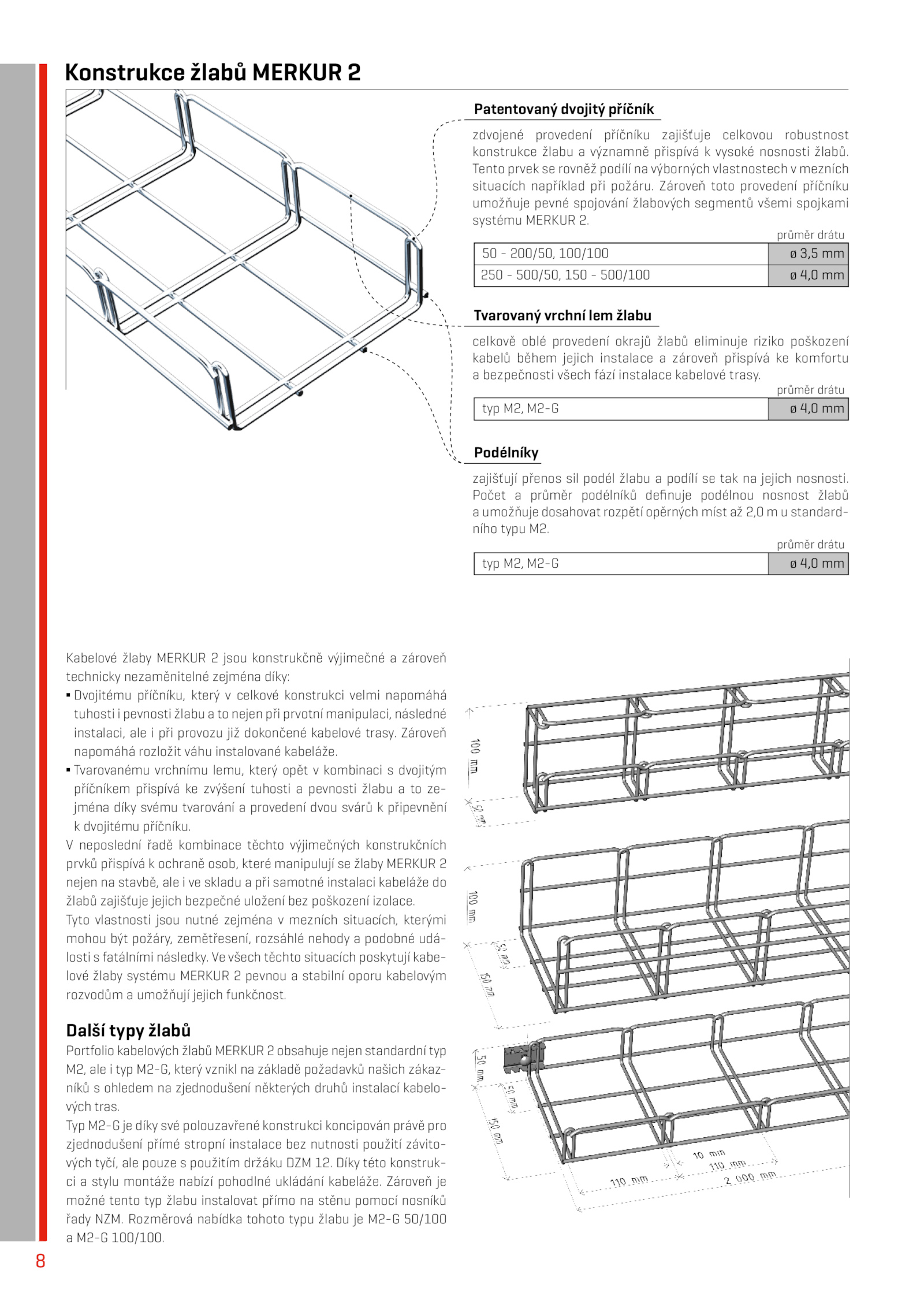

Konstrukce žlabů MERKUR 2
Kabelové žlaby MERKUR jsou konstrukčně výjimečné zároveň
technicky nezaměnitelné zejména díky:
•
Dvojitému příčníku, který celkové konstrukci velmi napomáhá
tuhosti pevnosti žlabu nejen při prvotní manipulaci, následné
instalaci, ale při provozu již dokončené kabelové trasy.
.
Počet průměr podélníků definuje podélnou nosnost žlabů
a umožňuje dosahovat rozpětí opěrných míst 2,0 standard-
ního typu M2. Zároveň toto provedení příčníku
umožňuje pevné spojování žlabových segmentů všemi spojkami
systému MERKUR 2.
Tvarovaný vrchní lem žlabu
ø 4,0 mm
typ M2, M2-G
průměr drátu
celkově oblé provedení okrajů žlabů eliminuje riziko poškození
kabelů během jejich instalace zároveň přispívá komfortu
a bezpečnosti všech fází instalace kabelové trasy.8
Patentovaný dvojitý příčník
ø 3,5 mm
50 200/50, 100/100
průměr drátu
ø 4,0 mm
250 500/50, 150 500/100
zdvojené provedení příčníku zajišťuje celkovou robustnost
konstrukce žlabu významně přispívá vysoké nosnosti žlabů.
Další typy žlabů
Portfolio kabelových žlabů MERKUR obsahuje nejen standardní typ
M2, ale typ M2-G, který vznikl základě požadavků našich zákaz-
níků ohledem zjednodušení některých druhů instalací kabelo-
vých tras. Díky této konstruk-
ci stylu montáže nabízí pohodlné ukládání kabeláže. Rozměrová nabídka tohoto typu žlabu M2-G 50/100
a M2-G 100/100. všech těchto situacích poskytují kabe-
lové žlaby systému MERKUR pevnou stabilní oporu kabelovým
rozvodům umožňují jejich funkčnost
