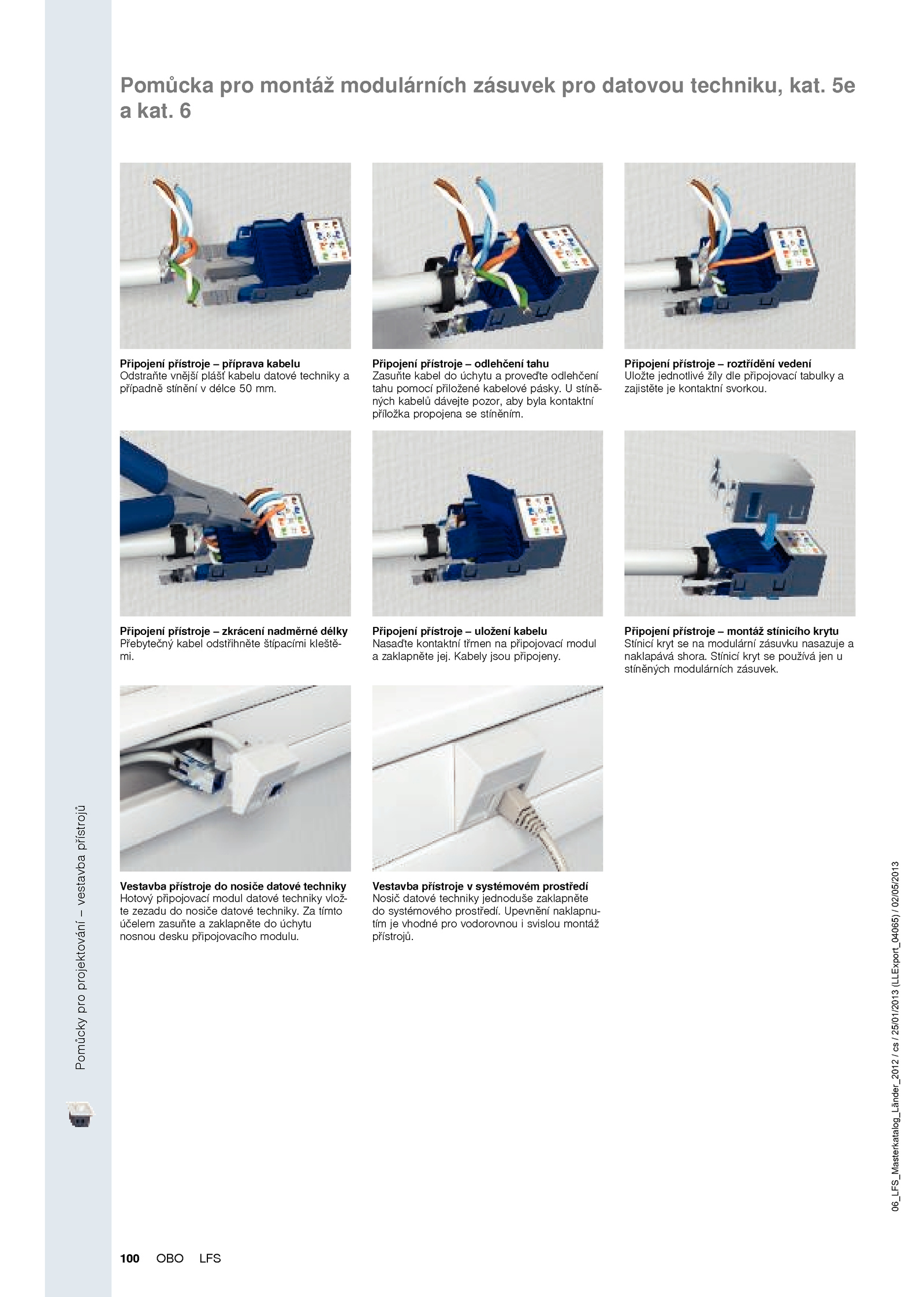

Pomůckyproprojektování–vestavbapřístrojů 100 OBO LFS 06_LFS_Masterkatalog_Länder_2012/cs/25/01/2013(LLExport_04065)/02/05/2013 Pomůcka pro montáž modulárních zásuvek pro datovou techniku, kat. Připojení přístroje odlehčení tahu Zasuňte kabel úchytu proveďte odlehčení tahu pomocí přiložené kabelové pásky. . Upevnění naklapnu- tím vhodné pro vodorovnou svislou montáž přístrojů. Připojení přístroje montáž stínicího krytu Stínicí kryt modulární zásuvku nasazuje a naklapává shora. stíně- ných kabelů dávejte pozor, aby byla kontaktní příložka propojena stíněním. Stínicí kryt používá jen u stíněných modulárních zásuvek. 5e a kat. Připojení přístroje roztřídění vedení Uložte jednotlivé žíly dle připojovací tabulky a zajistěte kontaktní svorkou. Připojení přístroje zkrácení nadměrné délky Přebytečný kabel odstřihněte štípacími kleště- mi. tímto účelem zasuňte zaklapněte úchytu nosnou desku připojovacího modulu. Připojení přístroje uložení kabelu Nasaďte kontaktní třmen připojovací modul a zaklapněte jej. Vestavba přístroje nosiče datové techniky Hotový připojovací modul datové techniky vlož- te zezadu nosiče datové techniky. 6 Připojení přístroje příprava kabelu Odstraňte vnější plášť kabelu datové techniky a případně stínění délce mm. Vestavba přístroje systémovém prostředí Nosič datové techniky jednoduše zaklapněte do systémového prostředí. Kabely jsou připojeny
