kotev instalujte závitové tyče.
Označení požárních tras OPT provádí vždy minimálně trasy.
Kryt umístěn souměrně osou příčky kabelové lávky instalovanými příchytkami kabelů PKC1. Kryt fixován pomocí závitových tyčí matic podložek PVL kotvených pomocí kotev KPOZ (set KPS) podkladovému
materiálu. Nasaďte kryt příchytek přes podložky
lehce dotáhněte.
Aby kryt plnil bezpečně svojí funkci musí být instalován stoupajících trasách tvořených kabelových lávek každých max.
Popis montáže
Kabely upevněte pomocí příchytek každé příčce. Podle rozteče otvorů krytu příchytek (KPS 160X200 KPS 160X400)
vyvrtejte otvory stěně vložte nich kotvy.
Kryt KPS lze použít jako náhradu odlehčovací oblouk. Vkládejte jednu vrstvu izolační vaty druhou.
¨
mS KPS montážní set objednává samostatně
KL
KLSU
ZT 8
M 8
PVL 8
KPS
PKC1
mS KPS
klasifikace [min] silové kabely klasifikace [min] datové kabely
číslo protokolu FR-238-14-AUNS
E60, P60-R, PS60 E60, P60-R, PS60
číslo stanoviska JR-103-14-NURS
Certifikace dle: ČSN 0895, DIN 4102-12, STN 0205
* výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30

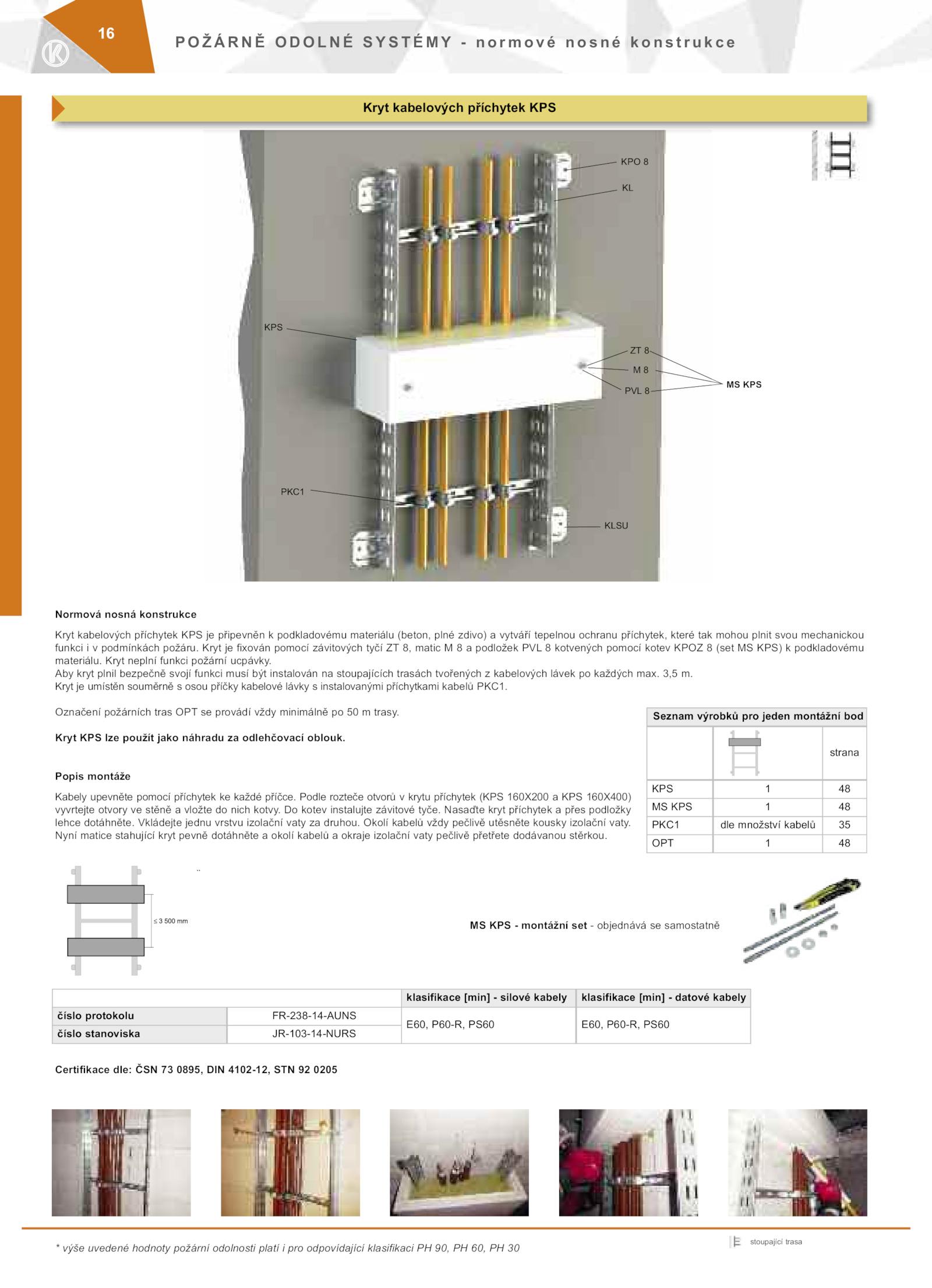

Kryt kabelových příchytek KPS
KPO 8
stoupající trasa
Seznam výrobků pro jeden montážní bod
strana
KPS 48
MS KPS 48
PKC1 dle množství kabelů 35
OPT 48
. Kryt neplní funkci požární ucpávky. 3,5 m.
Nyní matice stahující kryt pevně dotáhněte okolí kabelů okraje izolační vaty pečlivě přetřete dodávanou stěrkou. Okolí kabelů vždy pečlivě utěsněte kousky izolační vaty.e
16
Normová nosná konstrukce
Kryt kabelových příchytek KPS připevněn podkladovému materiálu (beton, plné zdivo) vytváří tepelnou ochranu příchytek, které tak mohou plnit svou mechanickou
funkci podmínkách požáru
