Konstrukční prvky pro rozváděče

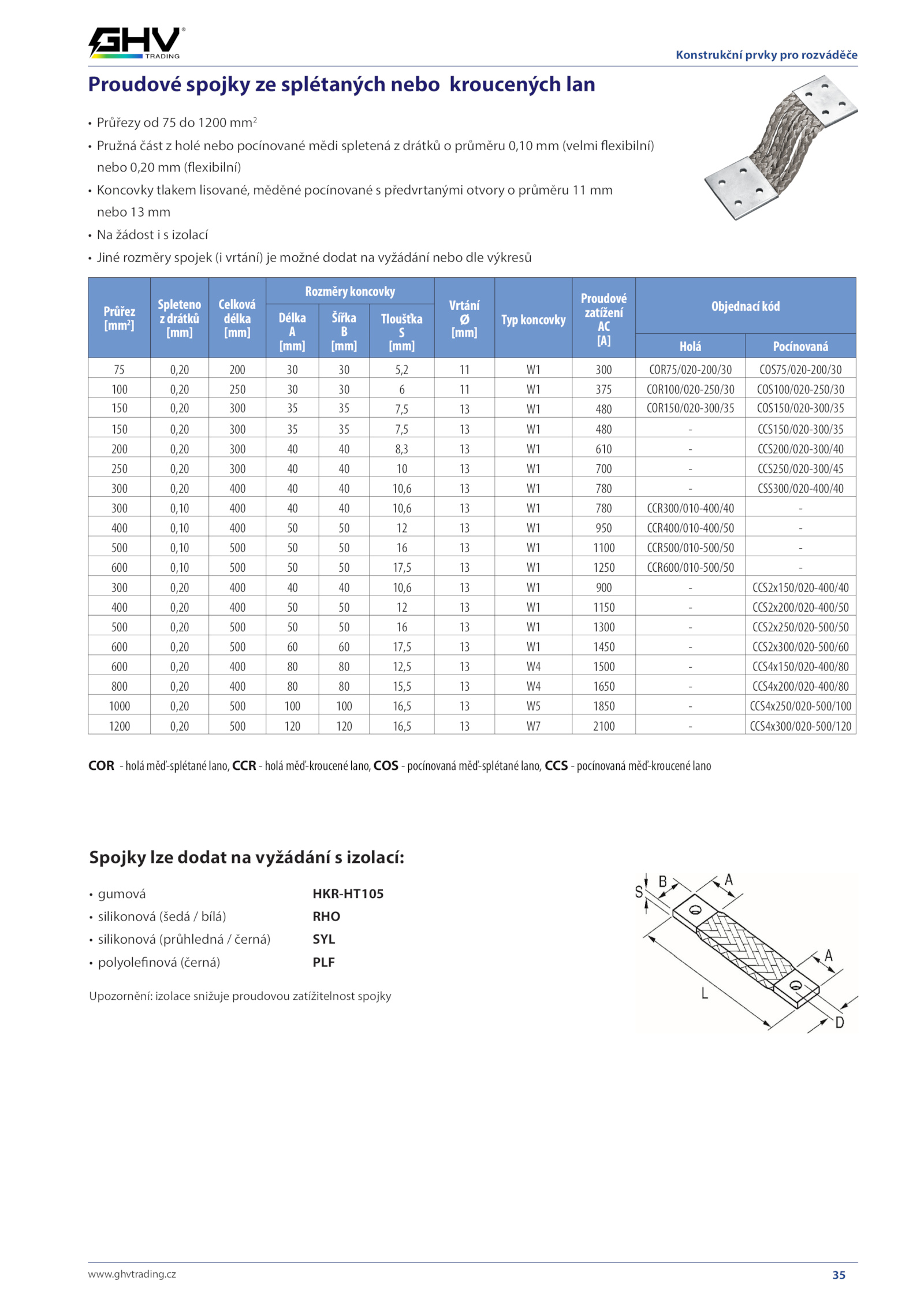

Proudové spojky splétaných nebo kroucených lan
Průřez
[mm2
]
Spleteno
z drátků
[mm]
Celková
délka
[mm]
Rozměry koncovky
Vrtání
Ø
[mm]
Typ koncovky
Proudové
zatížení
AC
[A]
Objednací kód
Délka
A
[mm]
Šířka
B
[mm]
Tloušťka
S
[mm] Holá Pocínovaná
75 0,20 200 5,2 300 COR75/020-200/30 COS75/020-200/30
100 0,20 250 375 COR100/020-250/30 COS100/020-250/30
150 0,20 300 7,5 480 COR150/020-300/35 COS150/020-300/35
150 0,20 300 7,5 480 CCS150/020-300/35
200 0,20 300 8,3 610 CCS200/020-300/40
250 0,20 300 700 CCS250/020-300/45
300 0,20 400 10,6 780 CSS300/020-400/40
300 0,10 400 10,6 780 CCR300/010-400/40 -
400 0,10 400 950 CCR400/010-400/50 -
500 0,10 500 1100 CCR500/010-500/50 -
600 0,10 500 17,5 1250 CCR600/010-500/50 -
300 0,20 400 10,6 900 CCS2x150/020-400/40
400 0,20 400 1150 CCS2x200/020-400/50
500 0,20 500 1300 CCS2x250/020-500/50
600 0,20 500 17,5 1450 CCS2x300/020-500/60
600 0,20 400 12,5 1500 CCS4x150/020-400/80
800 0,20 400 15,5 1650 CCS4x200/020-400/80
1000 0,20 500 100 100 16,5 1850 CCS4x250/020-500/100
1200 0,20 500 120 120 16,5 2100 CCS4x300/020-500/120
COR holá měď-splétané lano, CCR holá měď-kroucené lano, COS pocínovaná měď-splétané lano, CCS pocínovaná měď-kroucené lano
Spojky lze dodat vyžádání izolací:
• gumová HKR-HT105
• silikonová (šedá bílá) RHO
• silikonová (průhledná černá) SYL
• polyolefinová (černá) PLF
Upozornění: izolace snižuje proudovou zatížitelnost spojky
• Průřezy 1200 mm2
• Pružná část holé nebo pocínované mědi spletená drátků průměru 0,10 (velmi flexibilní)
nebo 0,20 (flexibilní)
• Koncovky tlakem lisované, měděné pocínované předvrtanými otvory průměru
nebo mm
• žádost izolací
• Jiné rozměry spojek vrtání) možné dodat vyžádání nebo dle výkresů
