Konstrukční prvky pro rozváděče

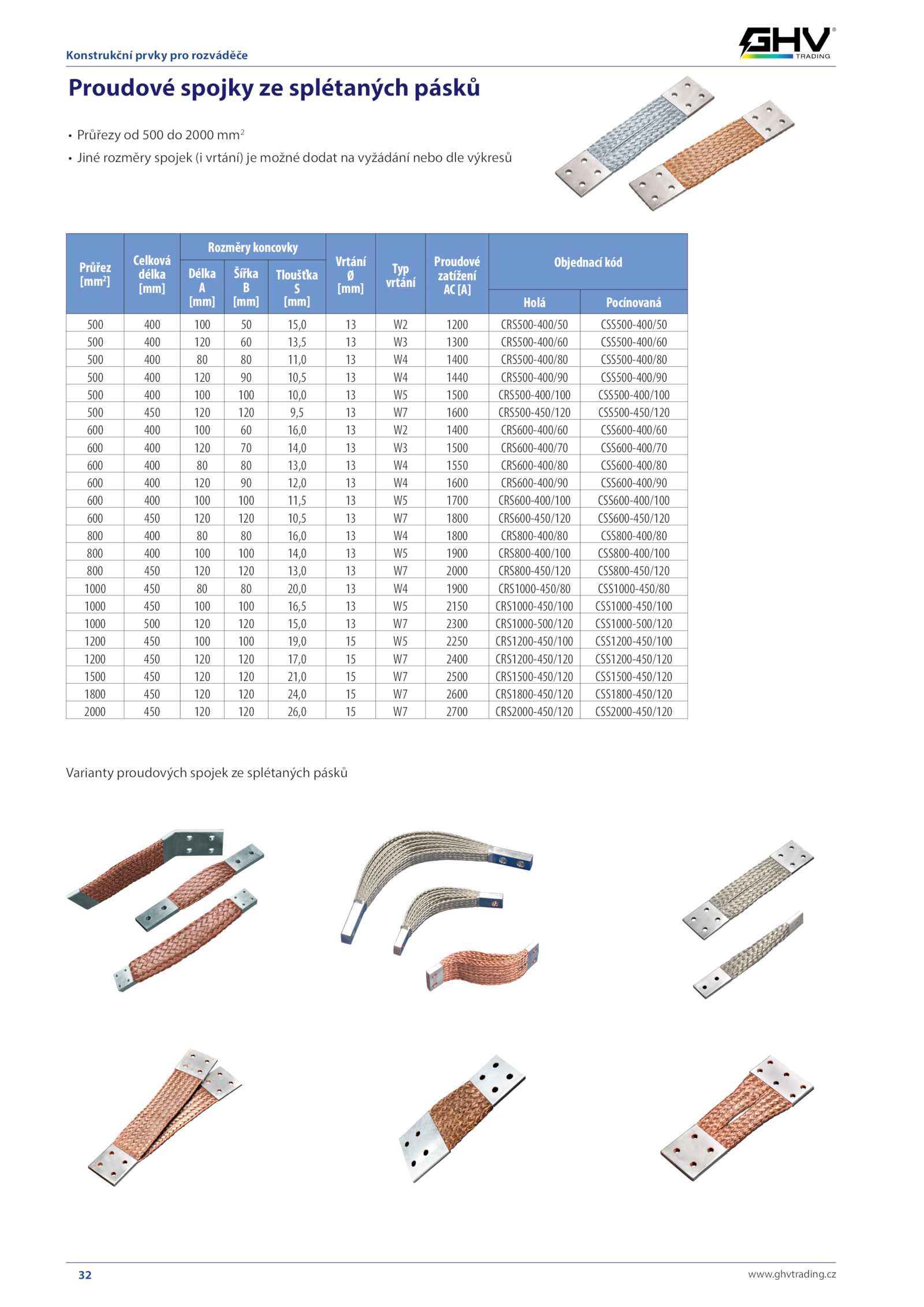

Proudové spojky splétaných pásků
• Průřezy 500 2000 mm2
• Jiné rozměry spojek vrtání) možné dodat vyžádání nebo dle výkresů
Průřez
[mm2
]
Celková
délka
[mm]
Rozměry koncovky
Vrtání
Ø
[mm]
Typ
vrtání
Proudové
zatížení
AC [A]
Objednací kód
Délka
A
[mm]
Šířka
B
[mm]
Tloušťka
S
[mm] Holá Pocínovaná
500 400 100 15,0 1200 CRS500-400/50 CSS500-400/50
500 400 120 13,5 1300 CRS500-400/60 CSS500-400/60
500 400 11,0 1400 CRS500-400/80 CSS500-400/80
500 400 120 10,5 1440 CRS500-400/90 CSS500-400/90
500 400 100 100 10,0 1500 CRS500-400/100 CSS500-400/100
500 450 120 120 9,5 1600 CRS500-450/120 CSS500-450/120
600 400 100 16,0 1400 CRS600-400/60 CSS600-400/60
600 400 120 14,0 1500 CRS600-400/70 CSS600-400/70
600 400 13,0 1550 CRS600-400/80 CSS600-400/80
600 400 120 12,0 1600 CRS600-400/90 CSS600-400/90
600 400 100 100 11,5 1700 CRS600-400/100 CSS600-400/100
600 450 120 120 10,5 1800 CRS600-450/120 CSS600-450/120
800 400 16,0 1800 CRS800-400/80 CSS800-400/80
800 400 100 100 14,0 1900 CRS800-400/100 CSS800-400/100
800 450 120 120 13,0 2000 CRS800-450/120 CSS800-450/120
1000 450 20,0 1900 CRS1000-450/80 CSS1000-450/80
1000 450 100 100 16,5 2150 CRS1000-450/100 CSS1000-450/100
1000 500 120 120 15,0 2300 CRS1000-500/120 CSS1000-500/120
1200 450 100 100 19,0 2250 CRS1200-450/100 CSS1200-450/100
1200 450 120 120 17,0 2400 CRS1200-450/120 CSS1200-450/120
1500 450 120 120 21,0 2500 CRS1500-450/120 CSS1500-450/120
1800 450 120 120 24,0 2600 CRS1800-450/120 CSS1800-450/120
2000 450 120 120 26,0 2700 CRS2000-450/120 CSS2000-450/120
Varianty proudových spojek splétaných pásků
