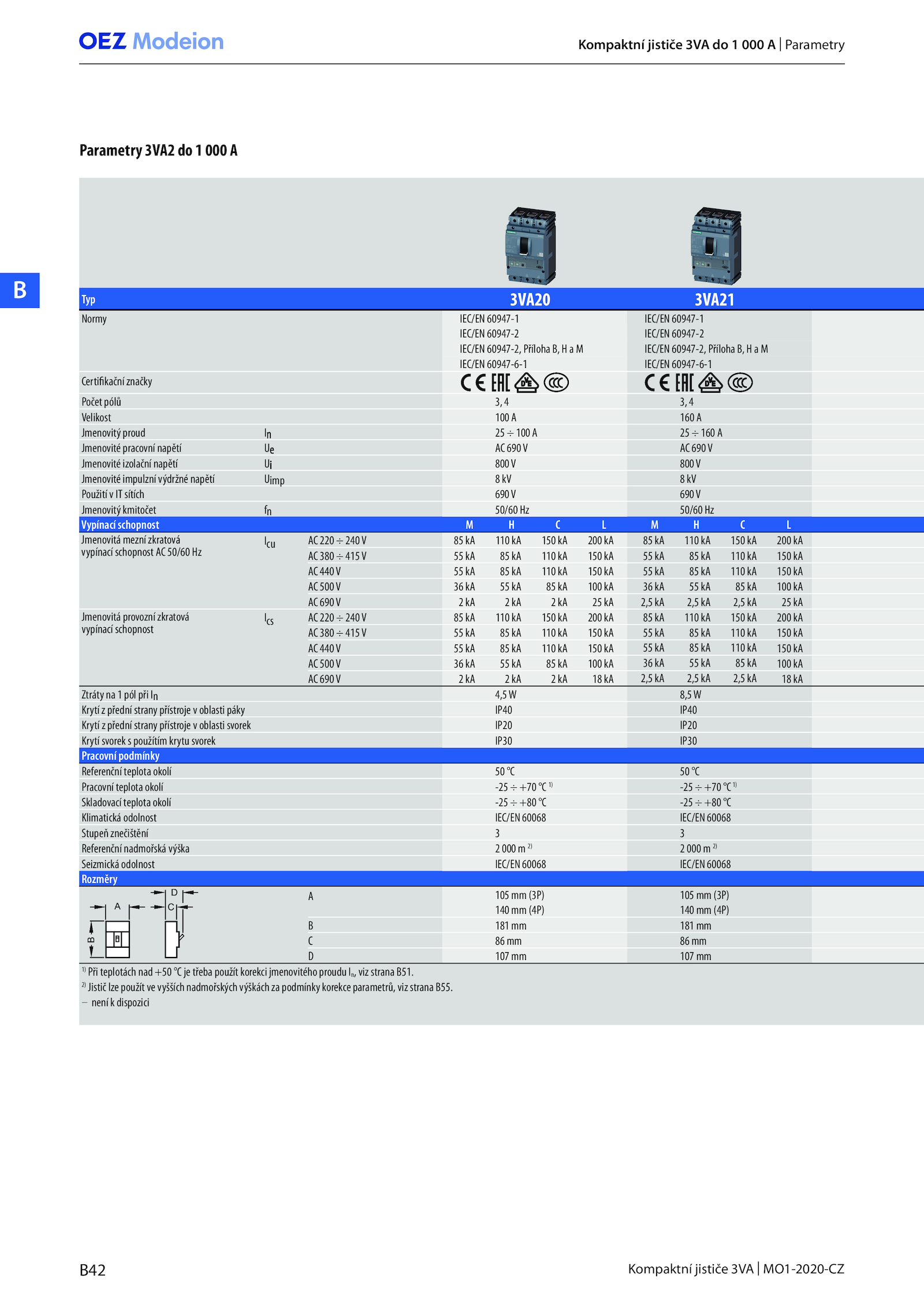

– není dispozici D C A B Parametry 3VA2 000 A Kompaktní jističe 3VA 000 Parametry . 2) Jistič lze použít vyšších nadmořských výškách podmínky korekce parametrů, viz strana B55.B42 Kompaktní jističe 3VA MO1-2020-CZ B Typ 3VA20 3VA21 Normy IEC/EN 60947-1 IEC/EN 60947-1 IEC/EN 60947-2 IEC/EN 60947-2 IEC/EN 60947-2, Příloha IEC/EN 60947-2, Příloha M IEC/EN 60947-6-1 IEC/EN 60947-6-1 Certifikační značky Počet pólů 4 Velikost 100 160 A Jmenovitý proud 100 160 A Jmenovité pracovní napětí 690V 690V Jmenovité izolační napětí 800V 800V Jmenovité impulzní výdržné napětí Uimp kV Použití sítích 690V 690V Jmenovitý kmitočet 50/60 50/60 Hz Vypínací schopnost L Jmenovitá mezní zkratová vypínací schopnost 50/60 Hz Icu 220 240V 110 150 200 110 150 200 kA AC 380 415V 110 150 110 150 kA AC 440V 110 150 110 150 kA AC 500V 100 100 kA AC 690V 2,5 2,5 2,5 kA Jmenovitá provozní zkratová vypínací schopnost Ics 220 240V 110 150 200 110 150 200 kA AC 380 415V 110 150 110 150 kA AC 440V 110 150 110 150 kA AC 500V 100 100 kA AC 690V 2,5 2,5 2,5 kA Ztráty pól při 4,5W 8,5W Krytí přední strany přístroje oblasti páky IP40 IP40 Krytí přední strany přístroje oblasti svorek IP20 IP20 Krytí svorek použítím krytu svorek IP30 IP30 Pracovní podmínky Referenční teplota okolí °C Pracovní teplota okolí -25 +70 1) -25 +70 °C1) Skladovací teplota okolí -25 +80 -25 +80 °C Klimatická odolnost IEC/EN 60068 IEC/EN 60068 Stupeň znečištění 3 Referenční nadmořská výška 000 2) 2 000 2) Seizmická odolnost IEC/EN 60068 IEC/EN 60068 Rozměry A 105 (3P) 105 (3P) 140 (4P) 140 (4P) B 181 181 mm C mm D 107 107 mm 1) Při teplotách nad +50 třeba použít korekci jmenovitého proudu In, viz strana B51
