Blokové svorky prodlouženým krytem
Rozměry

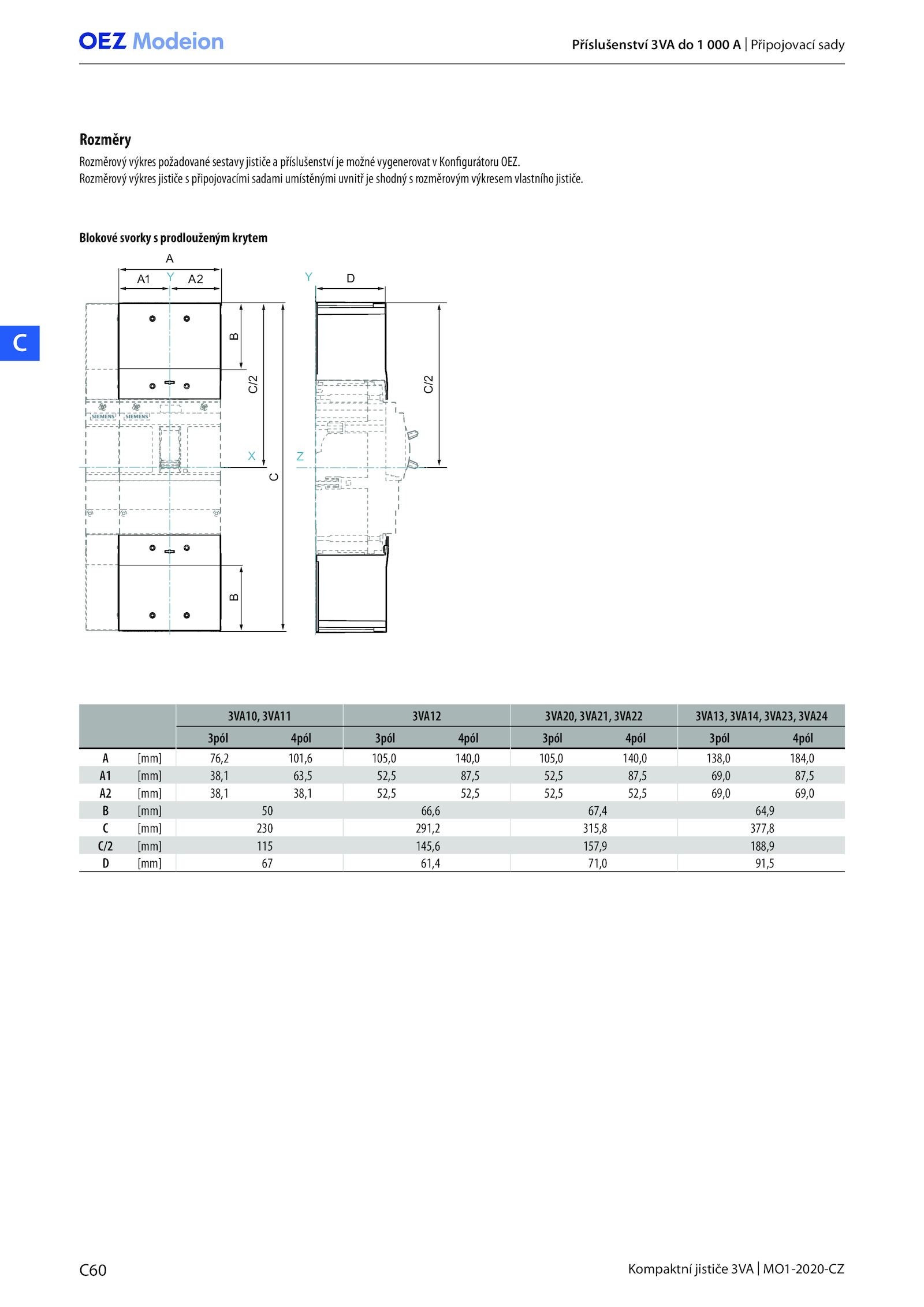

Rozměrový výkres požadované sestavy jističe příslušenství možné vygenerovat Konfigurátoru OEZ.
3VA10, 3VA11 3VA12 3VA20, 3VA21, 3VA22 3VA13, 3VA14, 3VA23, 3VA24
3pól 4pól 3pól 4pól 3pól 4pól 3pól 4pól
A [mm] 76,2 101,6 105,0 140,0 105,0 140,0 138,0 184,0
A1 [mm] 38,1 63,5 52,5 87,5 52,5 87,5 69,0 87,5
A2 [mm] 38,1 38,1 52,5 52,5 52,5 52,5 69,0 69,0
B [mm] 66,6 67,4 64,9
C [mm] 230 291,2 315,8 377,8
C/2 [mm] 115 145,6 157,9 188,9
D [mm] 61,4 71,0 91,5
$
'
%
%
&
&
&
$ $
; =
< <
Příslušenství 3VA 000 Připojovací sady
