Pomocná avazební relé. Spínaný obvodPočet kontaktů: 4 přepínacíSpínané napětí: max. 250 V (AC/DC)min. 5 V (AC/DC)Jmenovitá zátěž: AC1 6 A/250 V ACDC1 6 A/24 V DCSpínaný proud: max. 6 Amin. 5 mApro zlacené kontakty min. 2 mAZapínací proud: 12 ASpínaný výkon: AC1 max. 1500 VADC1 max. 144 Wmin. 0,3 Wpro zlacené kontakty min. 0,1 WČetnost spínání: max. 20/min. při jmen. zátěžimax. 300/min. bez zátěžeOdpor kontaktu: ≤ 100 mΩ při 100 mA / 24 VMateriál kontaktů: AgNi nebo AgNi/AuPomocná relé pro všeobecné použití4 přepínací kontaktyTrvalé proudové zatížení 6 AMechanická páčka s aretacíMechanická i elektrická indikace sepnutíPříslušenstvíPrůmyslová pomocná reléStejnosměrné napětí cívkyTyp Popis odporcívkyΩ (±10%)RM012L 12 V + LED 160RM 024 24 V 640RM 024L 24 V + LED 640RM 024LD24 V + LED+Dioda ...

Vydal: KUČERA - Spínací technika s.r.o. Autor: Spínací technika Jan Kučera

Strana 21 z 76

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat papírovou verzi Katalogu relé Tele Haase zde!






Poznámky redaktora

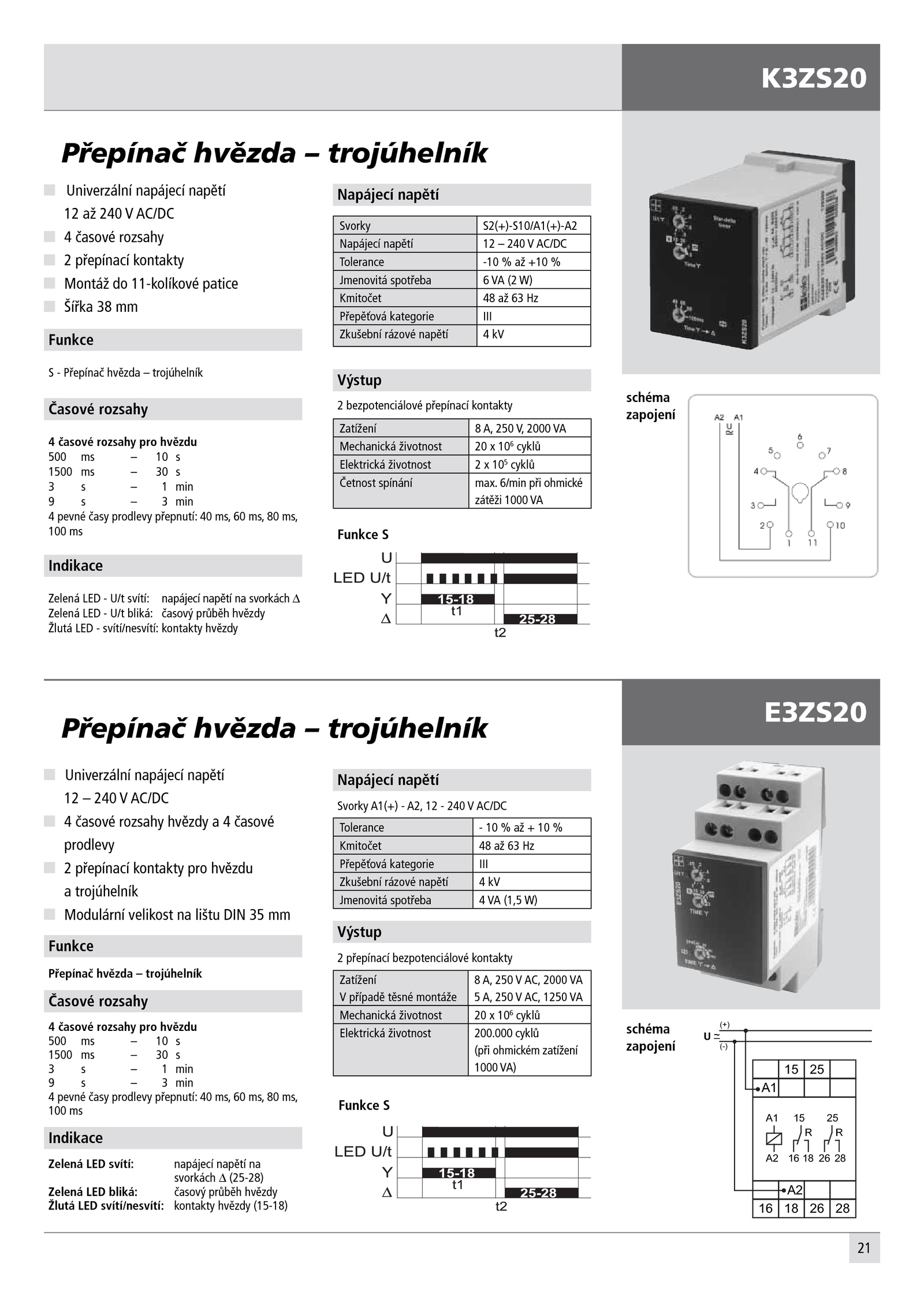

21 Univerzální napájecí napětí 12 240 AC/DC 4 časové rozsahy 2 přepínací kontakty Montáž 11-kolíkové patice Šířka mm Přepínač hvězda trojúhelník Funkce S Přepínač hvězda trojúhelník Časové rozsahy 4 časové rozsahy pro hvězdu 500 s 1500 s 3 min 9 min 4 pevné časy prodlevy přepnutí: ms, ms, ms, 100 ms Indikace Zelená LED U/t svítí: napájecí napětí svorkách Δ Zelená LED U/t bliká: časový průběh hvězdy Žlutá LED svítí/nesvítí: kontakty hvězdy Funkce S Zatížení 250 2000 VA Mechanická životnost 106 cyklů Elektrická životnost 105 cyklů Četnost spínání max. 6/min při ohmické zátěži 1000 VA Výstup 2 bezpotenciálové přepínací kontakty Napájecí napětí Svorky S2(+)-S10/A1(+)-A2 Napájecí napětí 240 AC/DC Tolerance -10 +10 % Jmenovitá spotřeba W) Kmitočet Hz Přepěťová kategorie III Zkušební rázové napětí kV E3ZS20 Univerzální napájecí napětí 12 240 AC/DC 4 časové rozsahy hvězdy časové prodlevy 2 přepínací kontakty pro hvězdu a trojúhelník Modulární velikost lištu DIN mm Přepínač hvězda trojúhelník Funkce Přepínač hvězda trojúhelník Napájecí napětí Zatížení V případě těsné montáže 8 250 AC, 2000 VA 5 250 AC, 1250 VA Výstup 2 přepínací bezpotenciálové kontakty Časové rozsahy 4 časové rozsahy pro hvězdu 500 s 1500 s 3 min 9 min 4 pevné časy prodlevy přepnutí: ms, ms, ms, 100 ms Indikace Zelená LED svítí: napájecí napětí na svorkách (25-28) Zelená LED bliká: časový průběh hvězdy Žlutá LED svítí/nesvítí: kontakty hvězdy (15-18) Svorky A1(+) A2, 240 AC/DC Tolerance % Kmitočet Hz Přepěťová kategorie III Zkušební rázové napětí kV Jmenovitá spotřeba (1,5 W) Mechanická životnost 106 cyklů Elektrická životnost 200.000 cyklů (při ohmickém zatížení 1000 VA) A1 15 A2 18 A1 R 15 16 18 A2 U ~ (+) (-) 25 26 28 R 26 28 25 schéma zapojení Funkce S K3ZS20 schéma zapojení
