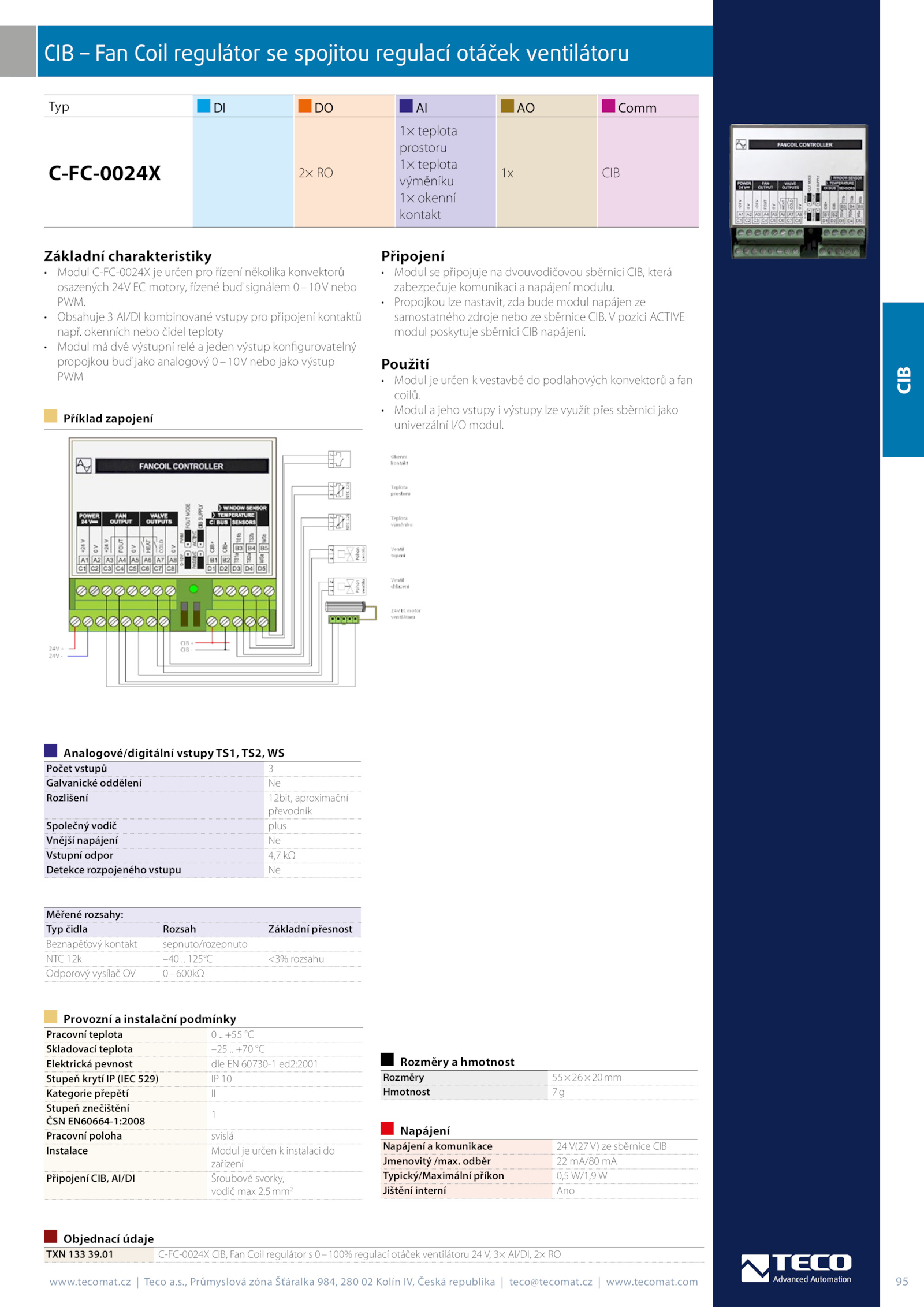

CIB Fan Coil regulátor spojitou regulací otáček ventilátoru
Příklad zapojení
.
• Obsahuje AI/DI kombinované vstupy pro připojení kontaktů
např.cz
|
Teco
a.s.01 C-FC-0024X CIB, Fan Coil regulátor 0–100% regulací otáček ventilátoru AI/DI, RO
Základní charakteristiky
• Modul C-FC-0024X určen pro řízení několika konvektorů
osazených 24V motory, řízené buď signálem 0–10V nebo
PWM.
Měřené rozsahy:
Typ čidla Rozsah Základní přesnost
Beznapěťový kontakt sepnuto/rozepnuto
NTC 12k –40 125°C <3% rozsahu
Odporový vysílač 0–600kΩ
Provozní instalační podmínky
Pracovní teplota +55 °C
Skladovací teplota –25 +70 °C
Elektrická pevnost dle 60730-1 ed2:2001
Stupeň krytí (IEC 529) 10
Kategorie přepětí II
Stupeň znečištění
ČSN EN60664-1:2008
1
Pracovní poloha svislá
Instalace Modul určen instalaci do
zařízení
Připojení CIB, AI/DI Šroubové svorky,
vodič max 2.5mm2
Rozměry hmotnost
Rozměry 55×26×20mm
Hmotnost 7g
Napájení
Napájení komunikace V(27 sběrnice CIB
Jmenovitý /max.
Použití
• Modul určen vestavbě podlahových konvektorů fan
