Protože kabely neleží nikdy
zcela vedle sebe absolutně para-
lelně, nestačí vzít při výpočtu plně-
ní kabely úvahu pouze průměr
kabelu.
KTS_Typ_0A
/
cs
/
2019/02/22
09:58:38
09:58:38
(LLExport_02484)
/
2019/02/22
09:58:54
09:58:54
25
Pomůcky
pro
projektování
všeobecné
. Přesné hodnoty zjistíte podle
údajů výrobce.
Důležité: Tyto hodnoty představují
hodnoty průměrné, které se
mohou mezi jednotlivými výrobci li-
šit. Reálný základ dimenzování
poskytuje vzorec (2r)². Abychom
vám usnadnili práci, uvádíme níže
průměr užitečný průřez nejdůleži-

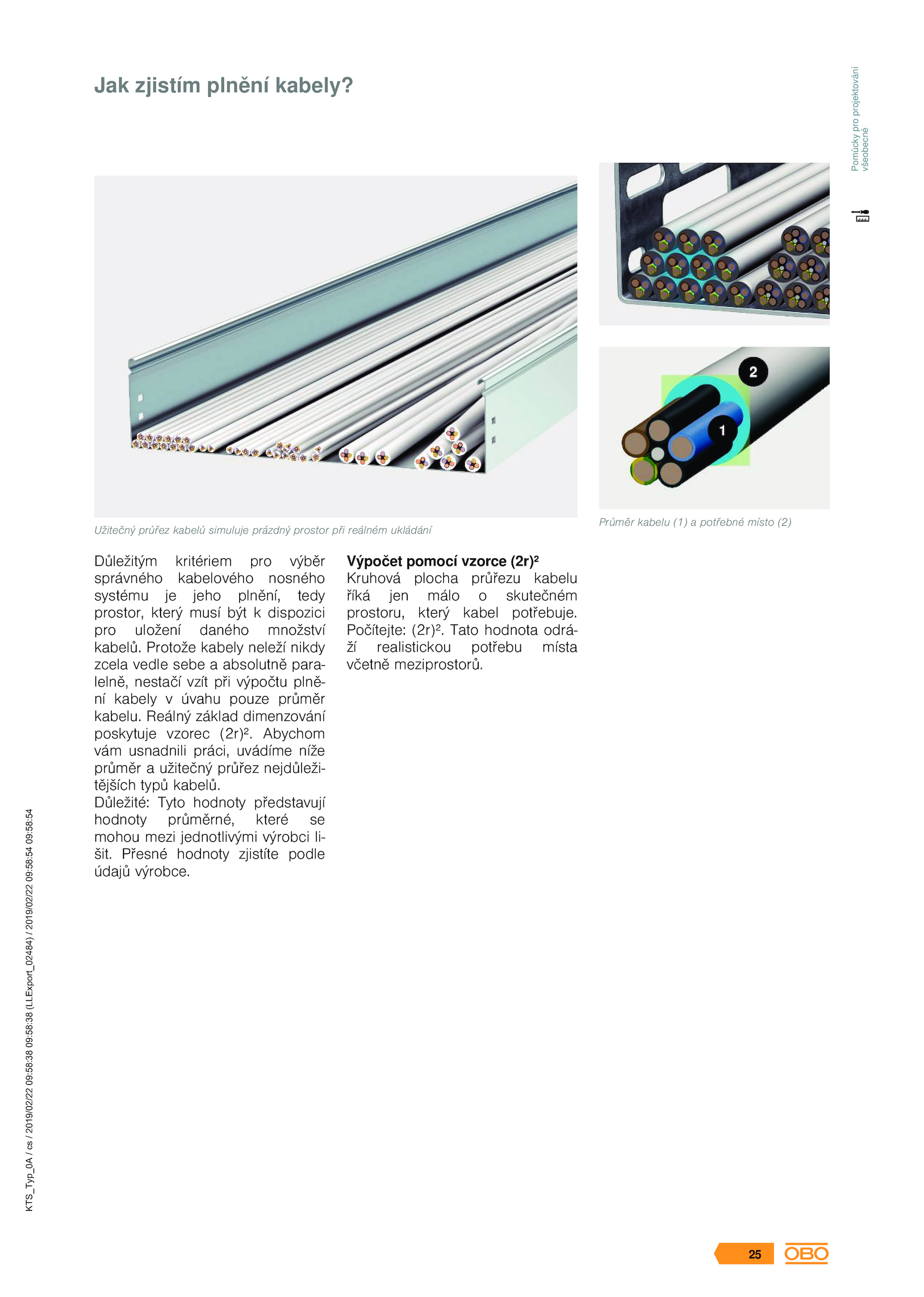

tějších typů kabelů.Jak zjistím plnění kabely?
Užitečný průřez kabelů simuluje prázdný prostor při reálném ukládání
Průměr kabelu (1) potřebné místo (2)
Důležitým kritériem pro výběr
správného kabelového nosného
systému jeho plnění, tedy
prostor, který musí být dispozici
pro uložení daného množství
kabelů.
Počítejte: (2r)².
Výpočet pomocí vzorce (2r)²
Kruhová plocha průřezu kabelu
říká jen málo skutečném
prostoru, který kabel potřebuje. Tato hodnota odrá-
ží realistickou potřebu místa
včetně meziprostorů
