. Upevnění krycí desky
Jistič NZM1 svislé poloze (vertikální)
Jistič NZM1 poloze naležato (horizontální)
Jistič NZM2 svislé poloze (vertikální)
xbp_014-4-01
xbp_014-4-00
xbp_014-4-02a
xbp_014-4-04
xbp_014-4-03
xbp_014-4-05
xbp_014-5-01
xbp_014-5-00
xbp_014-5-02a
. Montáž jističe montážní desku sady
2. Instalace montážní desky jističem skříně pomocí úchytek BEL
3.-MSW
• Určeno pro rozváděče provedení pod omítku
• Pro jističe NZM typových velikostí 2
• Poloha jističe svislá nebo naležato
• Montáž bočnice BPZ-MSW pomocí úchytek BEL
Postup montáže:
1..243

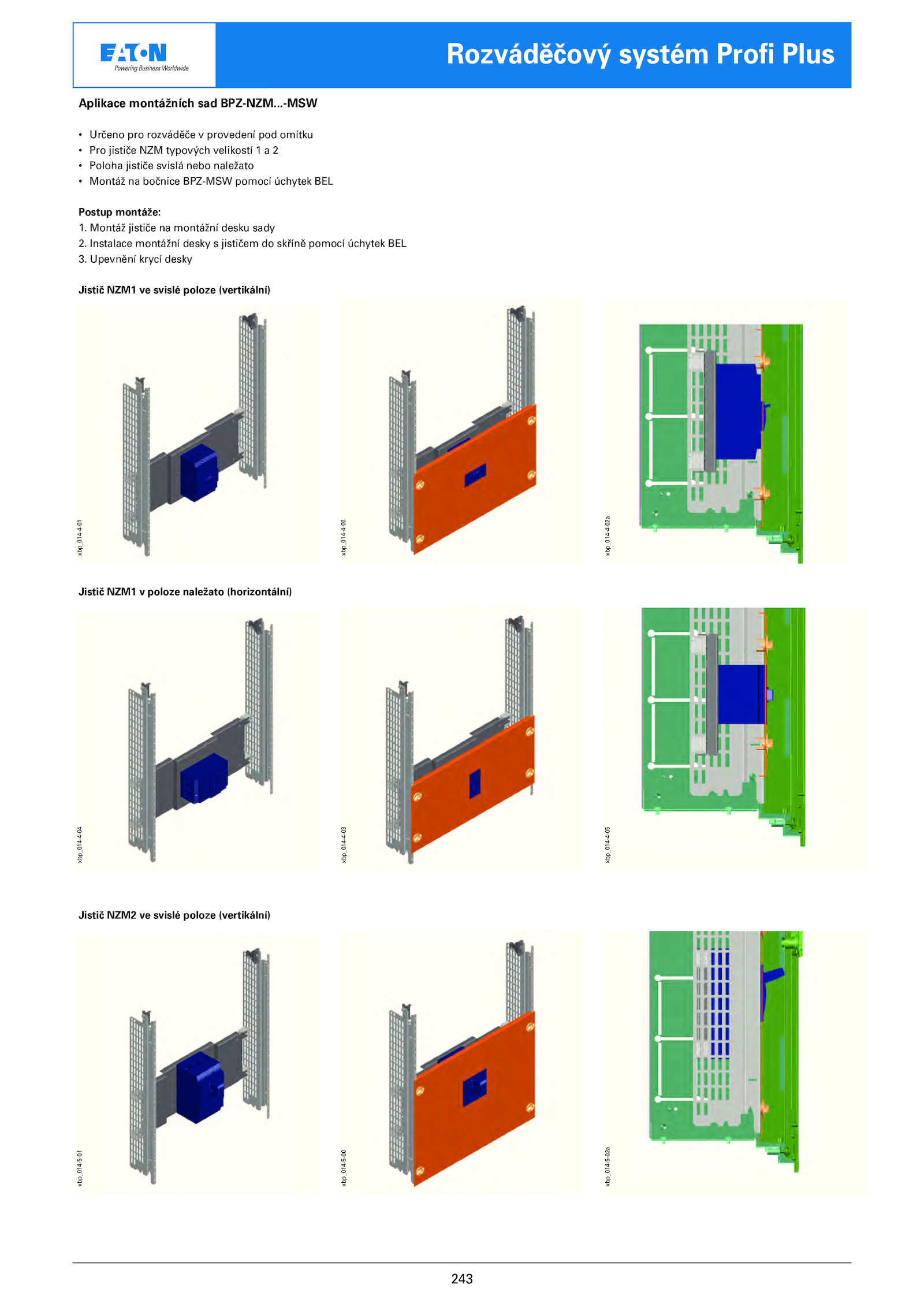

Rozváděčový systém Profi Plus
Aplikace montážních sad BPZ-NZM
