Strana 189 z 319







Poznámky redaktora

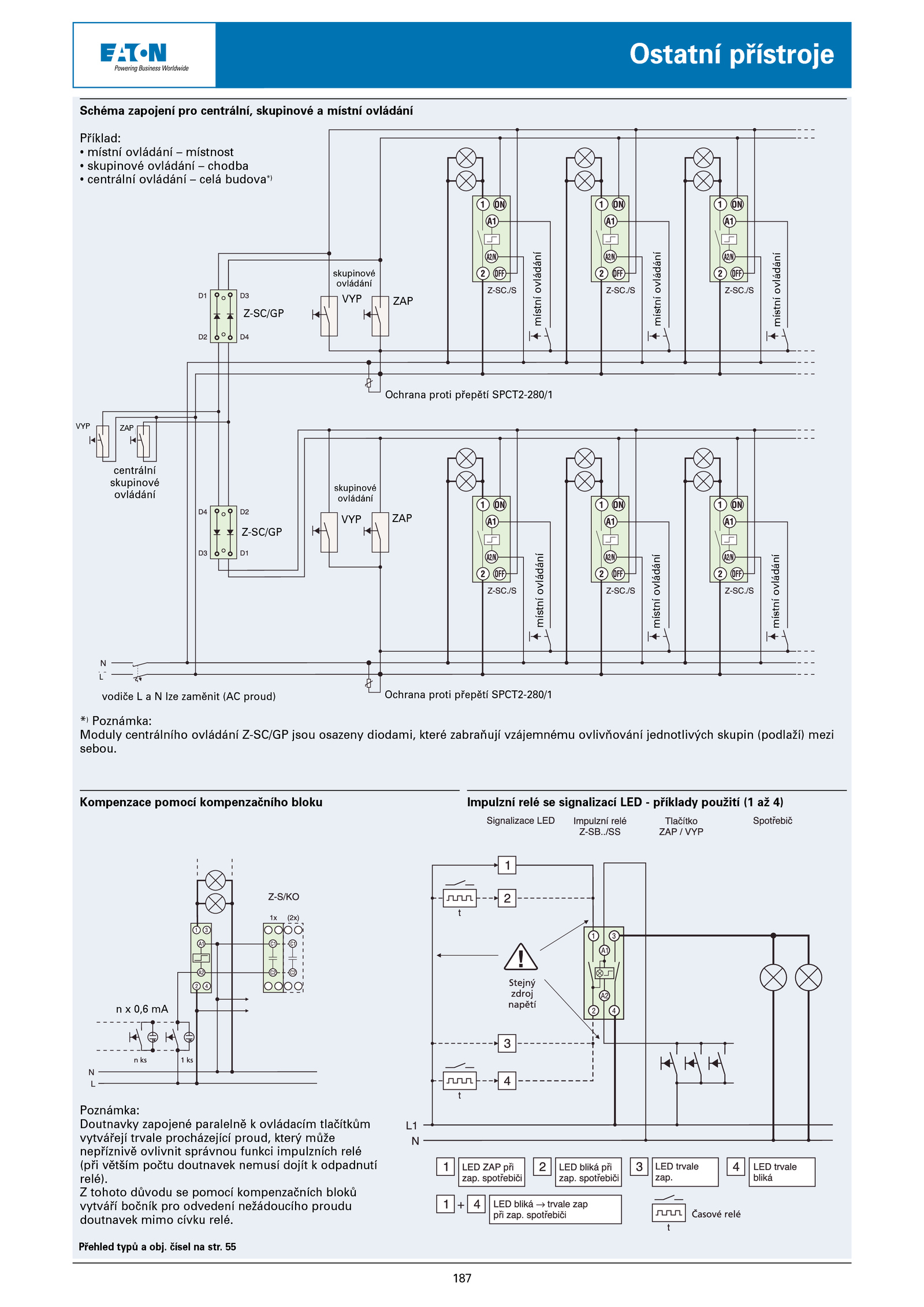

187 Ostatní přístroje Přehled typů obj. Z tohoto důvodu pomocí kompenzačních bloků vytváří bočník pro odvedení nežádoucího proudu doutnavek mimo cívku relé. 55 Schéma zapojení pro centrální, skupinové místní ovládání Kompenzace pomocí kompenzačního bloku Impulzní relé signalizací LED příklady použití 4) místníovládání místníovládání místníovládání Ochrana proti přepětí SPCT2-280/1 centrální skupinové ovládání místníovládání místníovládání místníovládání Ochrana proti přepětí SPCT2-280/1 VYP VYP ZAP Příklad: • místní ovládání místnost • skupinové ovládání chodba • centrální ovládání celá budova*) L vodiče lze zaměnit (AC proud) Z-SC/GP Z-SC/GP VYP ZAP skupinové ovládání *) Poznámka: Moduly centrálního ovládání Z-SC/GP jsou osazeny diodami, které zabraňují vzájemnému ovlivňování jednotlivých skupin (podlaží) mezi sebou. n 0,6 mA Poznámka: Doutnavky zapojené paralelně ovládacím tlačítkům vytvářejí trvale procházející proud, který může nepříznivě ovlivnit správnou funkci impulzních relé (při větším počtu doutnavek nemusí dojít odpadnutí relé). čísel str. skupinové ovládání ZAP
