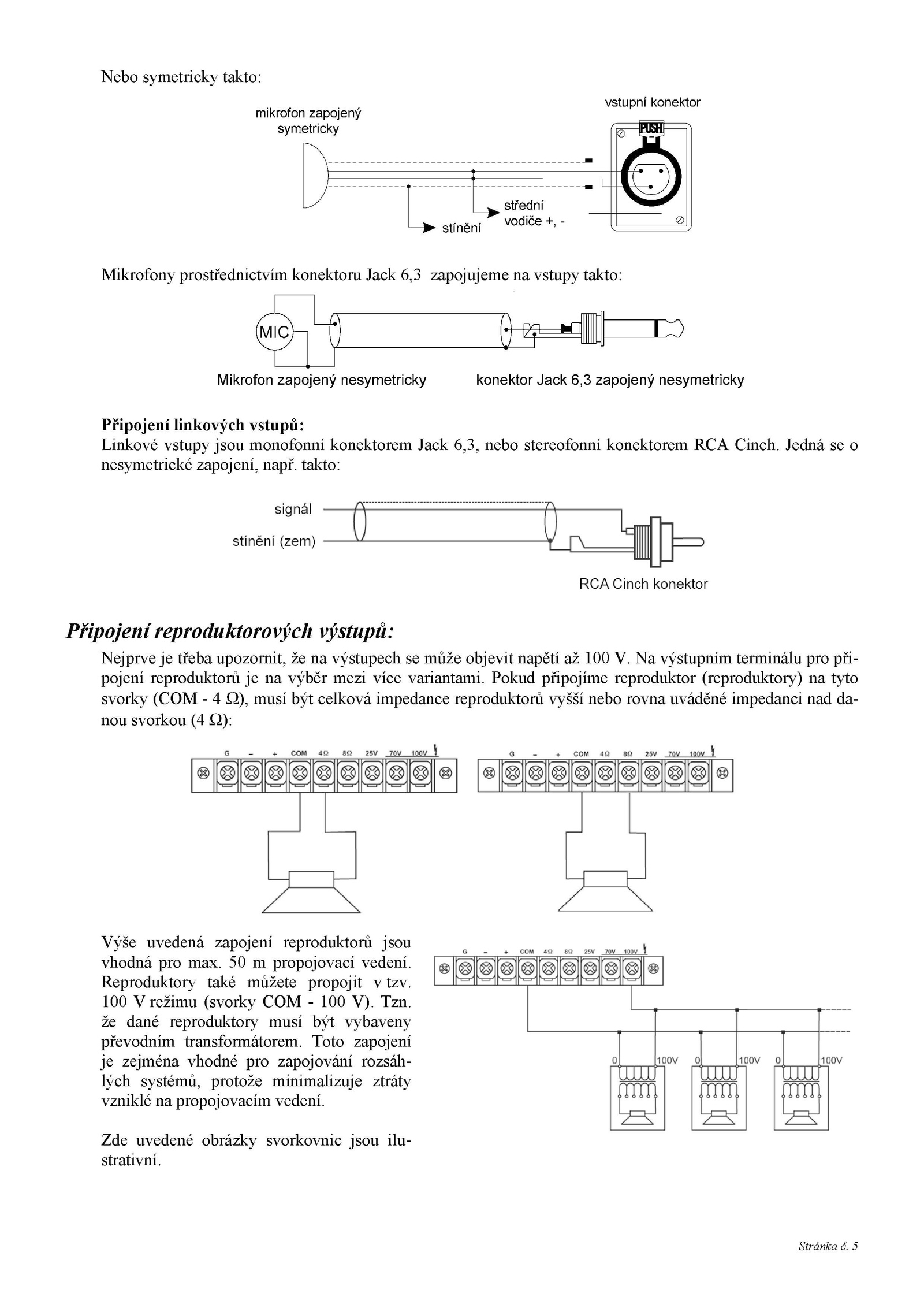

Nebo symetricky takto:
mikrofon zapojený
vstupní konektor
Mikrofony prostřednictvím konektoru Jack 6,3 zapojujeme vstupy takto:
r o
M ikrofon zapojený sym etricky konektor Jack 6,3 zap ojený nesym etricky
Připojení linkových vstupů:
Linkové vstupy jsou monofonní konektorem Jack 6,3, nebo stereofonní konektorem RCA Cinch. Tzn. takto:
Připojení reproduktorových výstupů:
Nejprve třeba upozornit, výstupech může objevit napětí 100 výstupním terminálu pro při
pojení reproduktorů výběr mezi více variantami.
že dané reproduktory musí být vybaveny
převodním transformátorem.
100 režimu (svorky COM 100 V). Pokud připojíme reproduktor (reproduktory) tyto
svorky (COM Q), musí být celková impedance reproduktorů vyšší nebo rovna uváděné impedanci nad da
nou svorkou Q):
Výše uvedená zapojení reproduktorů jsou
vhodná pro max. propojovací vedení. Jedná o
nesymetrické zapojení, např.
Zde uvedené obrázky svorkovnic jsou ilu
strativní. Toto zapojení
je zejména vhodné pro zapojování rozsáh
lých systémů, protože minimalizuje ztráty
vzniklé propojovacím vedení.
Reproduktory také můžete propojit tzv.
