. 135
3
95
GB 304
50
125
106
6
5,8
35
7
10,5
M 3
1,8
L
2
*
M 3
Rth [K/W]
3,0
2,0
0 100 150 200 250 [mm]
1,0
EMB 135 ...
katalog.. způsob provedení (možnosti)
KL upevňovací spona lištu
LS speciální upevňovací sada
... základové desky Mini-ITX nebo NUC Formfaktor pomocí distanč-
ních sloupků montážní desky také EBX, Nano ITX, EPIC, ETX/XTX PC/104 Formfaktor pomocí montážní desky
– vnitřní integrované vodící drážky pro zasunutí desek tištěných spoijů, montážních desek PCB nebo montážních desek
– montáž stěnu nebo strop pomocí upevňovací spony základně nebo DIN liště
– zvláštní provedení, vložené kryty, obrábění, povrchové úpravy potisky poptávku
katalog. ozn.A
B
C
D
E
F
G
H
I
K
L
M
N
rozsah dodávky: profil skříňky; krycí desky; základový plech; montážní materiál
– univerzální skříňka integrovanými chladicími žebry lisovaného extrudovaného aluminiového profilu, tlusté kryty odnímatel-
ným základovým panelem; optimální odvod tepla venkovních chladicích žeber
– profilu skříně integrované drážky-T jsou určeny pro montáž např.
Rth [K/W]
3,0
2,0
0 100 150 200 250 [mm]
1,0
175
4
130
GB 306
57
163,6
144,6
6
5,8
40
7
11,3
M 3
1,8
L
2
*
M 3
EMB 175 .
105 150 200 250 mm
. ozn. povrch
SA eloxován černě
ME přírodní elox
MS skříň SA, panely ME
.....
prosím zadejte: . příslušenství (možnosti)
BL spodní plech větracími otvory
* příslušenství upeňovací sada BFS

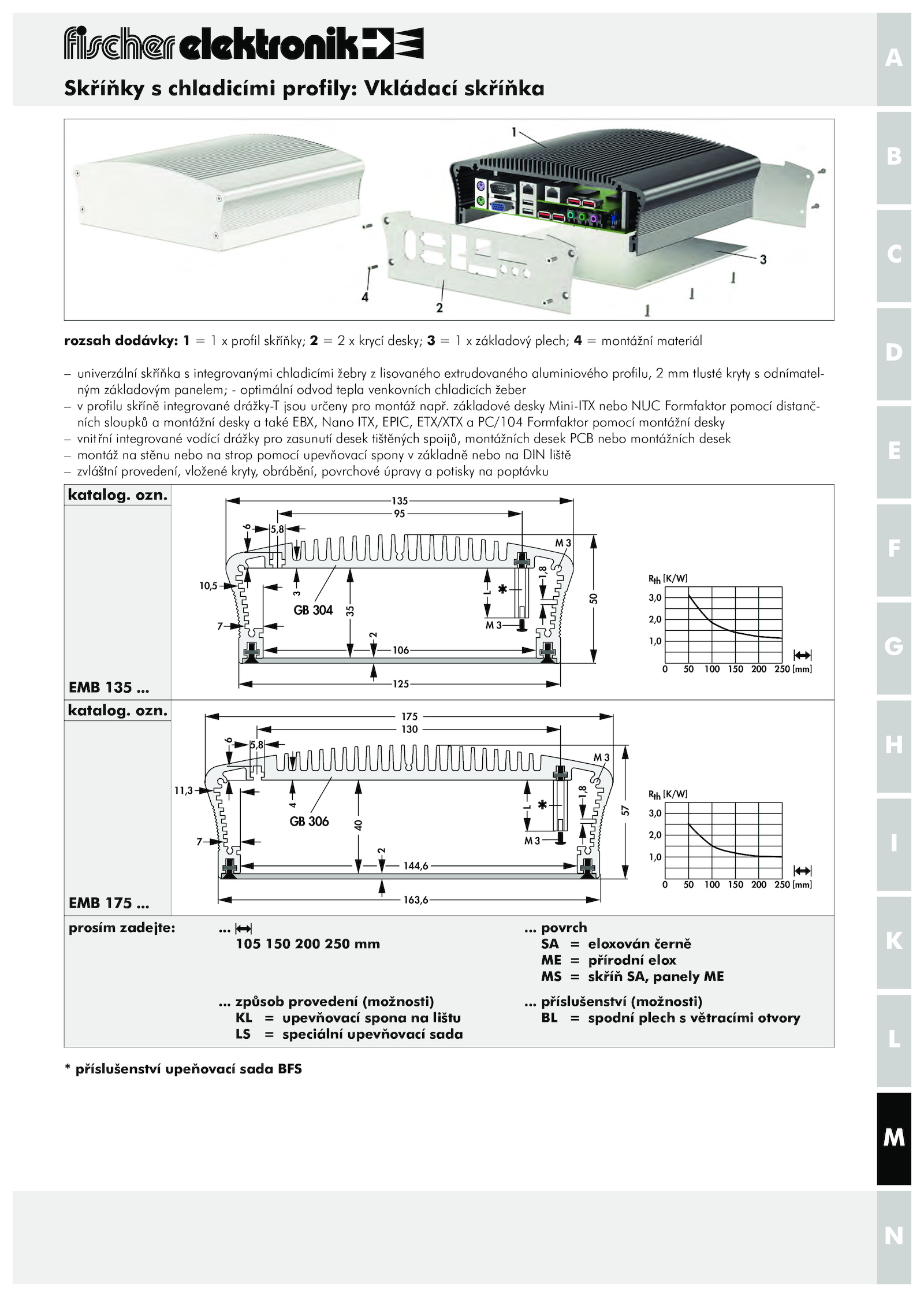

Skříňky chladicími profily: Vkládací skříňka
..
